ベースライン テスト ケースの作成
この例では、Simulink テスト マネージャーを使用して、テスト ファイルを作成し、さらにテスト ケースを作成します。テスト対象システムとカバレッジ収集設定を選択してテスト プロパティを指定します。その後、モデルをシミュレーションしてベースライン データを取得し、テスト ケースを実行してデータを検証することで信号が同じであることを確認します。
テスト ケースはプログラムで作成することもできます。また、[モデル コンポーネントのテスト] ウィザードも使用できます。詳細については、スクリプトによるテスト ケースの作成と実行およびGenerate Tests and Test Harnesses for a Model or Componentsを参照してください。
モデルとテスト マネージャーを開く
sldemo_absbrakeモデルを開きます。openExample("sldemo_absbrake")[アプリ] タブの [モデルの検証、妥当性確認、テスト] セクションで [Simulink Test] をクリックします。
[テスト] タブの [テスト ケース] セクションで [Simulink テスト マネージャー] をクリックします。
テスト ファイルの作成とテスト プロパティの指定
テスト マネージャーで、[新規] 、 [テスト ファイル] をクリックします。
ファイルに
baselineTestFileという名前を付け、そのファイルを保存します。既定では、テスト マネージャーにより、
New Test Case 1という 1 つのベースライン テスト ケースを含むテスト スイートが作成されます。[テスト ブラウザー] でNew Test Case 1を右クリックして [名前の変更] を選択します。テスト ケースの名前をbaselineTestCaseに変更します。
sldemo_absbrakeモデルをテスト ケースに読み込みます。[テスト対象システム] セクションで [現在のモデルを使用] ボタン
をクリックします。
テスト ケースでカバレッジを収集するには、テスト ファイルでカバレッジ収集を有効にする必要があります。[テスト ブラウザー] で
baselineTestFileを選択します。[カバレッジの設定] セクションを展開します。[テスト対象システムのカバレッジを記録] を選択します。テスト ケースの [カバレッジの設定] セクションがテスト ファイルのカバレッジ設定に合わせて更新されます。カバレッジの詳細については、Collect Coverage in Testsを参照してください。
ベースライン データの取得と検証
[テスト ブラウザー] で
baselineTestCaseを選択します。[ベースライン基準] セクションで [キャプチャ] をクリックし、[ファイル] フィールドで場所を指定します。ファイルにabsbrake_baselinedataという名前を付け、[キャプチャ] をクリックします。テスト ケースでモデルのシミュレーションが実行され、信号ログ記録用に選択されている信号が取得されます。[ベースライン基準] セクションに、ログ記録された信号が既定の許容誤差0で表示されます。モデルで信号をログ記録用にマークする方法の詳細については、信号ログを使用した信号データの保存を参照してください。あるいは、テスト マネージャーの [シミュレーション出力] セクションで信号を選択することもできます。シミュレーション出力を参照してください。
テスト マネージャーで [実行] をクリックします。

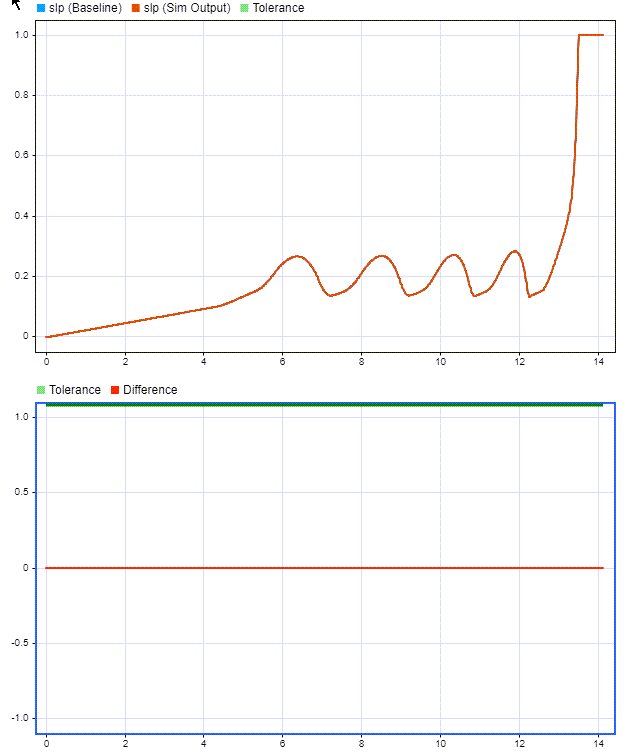

[結果とアーティファクト] ペインで [baselineTestCase] を展開し、[ベースライン基準の結果] をダブルクリックします。次に、[データ インスペクター] の [比較] ペインで
slp信号を選択します。上のプロットにシミュレーション出力データとベースライン データが表示され、下のプロットにシミュレーション出力とベースライン データの差とその許容誤差が表示されます。信号を確認し、シミュレーション出力データとベースライン データの差が想定どおりゼロであることを確認します。
