既存のマスクの管理

ブロック マスクの変更

既存のマスクは、マスク エディターで再度開き、以下のようにマスクを作成したときと同じ方法で変更できます。

  1. マスク ブロックを選択します。

  2. [Subsystem ブロック] タブの [マスク] グループで、[マスクの編集] をクリックします。

マスク エディターが再度開き、既存のマスクの定義が表示されます。マスクを必要に応じて変更します。マスクを変更した後で、[適用] をクリックして変更を保持します。

マスク パラメーターの表示

マスク ダイアログ ボックスを表示するには、ブロックをダブルクリックします。あるいは、ブロックを選択し、[ブロック] タブの [マスク] グループで [マスク パラメーター] をクリックします。

ヒント

ブロックにはそれぞれブロック パラメーター ダイアログ ボックスがあります。マスクされたブロックのブロック パラメーター ダイアログ ボックスを表示するには、マスクされたブロックを右クリックし、[ブロック パラメーター (ブロックの種類)] を選択します。

ブロック マスクの下の表示

マスク Subsystem ブロック、組み込みブロックまたはマスク Model ブロックによって参照されるモデルの下にあるブロック線図を表示するには、ブロックを選択し、[サブシステム] タブで [マスク内を表示] をクリックします。

マスクの削除

ブロックからマスクを削除するには、以下を行います。

  1. ブロックを選択します。

  2. [ブロック] タブの [マスク] グループで、[マスクの編集] をクリックします。

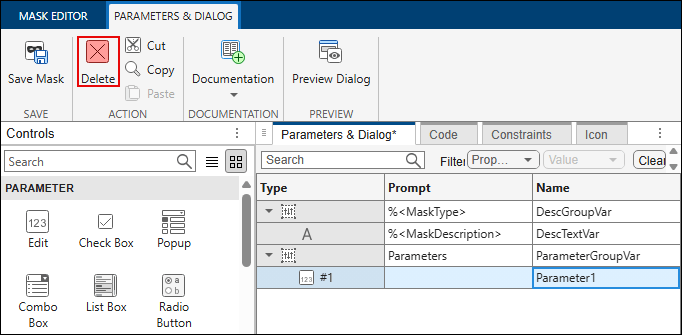

    マスク エディターが開き、既存のマスクが表示されます。以下に例を示します。

  3. マスク エディターの左下隅の [マスク解除] をクリックします。

    マスク エディターでブロックからマスクが削除されます。
