Extract Diagonal

入力行列の主対角の抽出

•

×

ライブラリ:
Simulink / Matrix Operations

説明

Extract Diagonal ブロックは、M 行 N 列の入力行列 A の主対角にある要素を方向性をもたない出力ベクトルに取り込みます。

相当する MATLAB^® コードは次のとおりです。

D = diag(A)

例

行列の対角要素の抽出

この例では、Extract Diagonal の使用方法を示します。

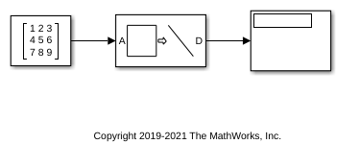

Simulink モデルを開きます。

"Extract Diagonal" ブロックは、入力行列の主対角を返します。入力行列の主対角は [1,5,9] です。

モデルを実行して検証します。

端子

入力

Port_1 — 入力信号

スカラー | ベクトル | 行列

対角を抽出する入力行列。スカラー、ベクトル、または行列として指定します。

データ型: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
複素数のサポート: あり

出力

Port_1 — 出力信号

ベクトル

各対角要素の出力ベクトル。

出力のデータ型および実数/複素数は入力と同じです。出力ベクトルの長さは min(M,N) です。

データ型: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
複素数のサポート: あり

ブロックの特性

データ型	Boolean | double | fixed point | integer | single
直達	いいえ
多次元信号	いいえ
可変サイズの信号	いいえ
ゼロクロッシング検出	いいえ

拡張機能

C/C++ コード生成

Simulink® Coder™ を使用して C および C++ コードを生成します。

生成されたコードは、特定の条件下で関数 memcpy または memset (string.h) に依存します。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。

バージョン履歴

R2006a より前に導入

R2021b: Extract Diagonal ブロックを Simulink Matrix Operations ライブラリに移動

Extract Diagonal ブロックが [DSP System Toolbox] 、 [Math Functions] 、 [Matrices and Linear Algebra] 、 [Matrix Operations] ライブラリから [Simulink] 、 [Matrix Operations] ライブラリに移動されました。既存のモデルはいずれも引き続き動作します。

参考

ブロック

• Create Diagonal Matrix

関数

• diag
