チェビシェフウィンドウ

チェビシェフウィンドウでは、特定のサイドローブの高さを与えて、メインローブの幅を最小にします。これには等リップルという特性があります。そのサイドローブはすべて同じ高さをもちます。

サイドローブが 40 dB 減衰する 50 点チェビシェフウィンドウを生成して表示します。

w = chebwin(50,40);
wvtool(w)

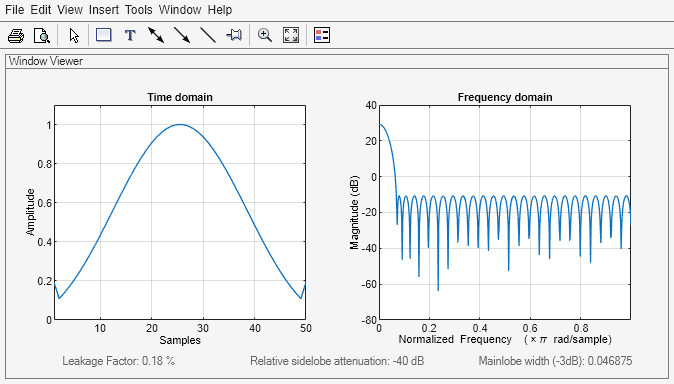

$Figure Window Visualization Tool contains 2 axes objects and other objects of type uimenu, uitoolbar, uipanel. Axes object 1 with title Time domain, xlabel Samples, ylabel Amplitude contains an object of type line. Axes object 2 with title Frequency domain, xlabel Normalized Frequency (\times\pi rad/sample), ylabel Magnitude (dB) contains an object of type line.$

時間領域のプロットに示されているように、チェビシェフウィンドウは両端のサンプルに大きいスパイクをもちます。
