info

クラス: sigwin.hann
名前空間: sigwin

ハン ウィンドウ オブジェクトについての情報の表示

このページをすべて展開する

構文

info(H)
info_win = info(H)

説明

info(H) では、ハン ウィンドウ オブジェクト H の長さとサンプリングの情報が表示されます。

info_win = info(H) では、ハン ウィンドウ オブジェクト H の長さとサンプリングの情報が文字配列 info_win に返されます。

例

すべて展開する

ライブ スクリプトを開く

2 つのハン ウィンドウの生成:

  • 最初のウィンドウは N = 64 で、対称です。

  • 2 番目のウィンドウは N = 63 で、周期的です。

2 つのウィンドウを表示します。

Hs = sigwin.hann(64,'symmetric');
Hp = sigwin.hann(63,'periodic')
Hp =
            Name: 'Hann'
    SamplingFlag: 'periodic'
          Length: 63


wvt = wvtool(Hs,Hp);
legend(wvt.CurrentAxes,'Symmetric','Periodic')

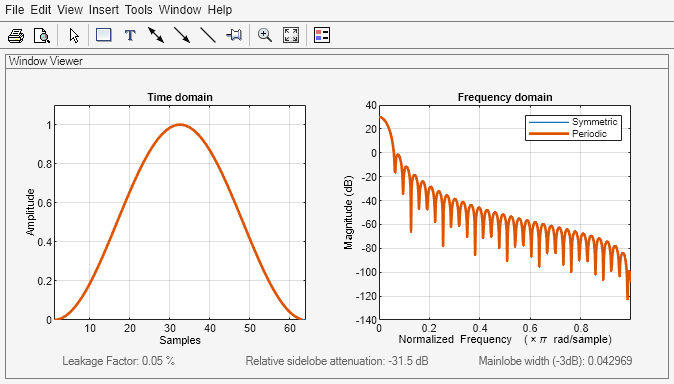

Figure Window Visualization Tool contains 2 axes objects and other objects of type uimenu, uitoolbar, uipanel. Axes object 1 with title Time domain, xlabel Samples, ylabel Amplitude contains 2 objects of type line. Axes object 2 with title Frequency domain, xlabel Normalized Frequency (\times\pi rad/sample), ylabel Magnitude (dB) contains 2 objects of type line. These objects represent Symmetric, Periodic.

N = 16 の対称ハン ウィンドウを生成します。ウィンドウの値を列ベクトルとして返します。ウィンドウ オブジェクトに関する情報が表示されます。ウィンドウを表示します。

H = sigwin.hann(16);

win = generate(H)
win = 16×1

         0
    0.0432
    0.1654
    0.3455
    0.5523
    0.7500
    0.9045
    0.9891
    0.9891
    0.9045
    0.7500
    0.5523
    0.3455
    0.1654
    0.0432
      ⋮


wininfo = info(H)
wininfo = 4×26 char array
    'Hann Window               '
    '-----------               '
    'Length         : 16       '
    'Sampling Flag  : symmetric'


wvtool(H)

Figure Window Visualization Tool contains 2 axes objects and other objects of type uimenu, uitoolbar, uipanel. Axes object 1 with title Time domain, xlabel Samples, ylabel Amplitude contains an object of type line. Axes object 2 with title Frequency domain, xlabel Normalized Frequency (\times\pi rad/sample), ylabel Magnitude (dB) contains an object of type line.
