Excel から PDF

ライブスクリプトを開く

この例では、MATLAB® Report Generator™ を使用して Microsoft® Excel® スプレッドシートから PDF レポートを作成する方法を示します。この例では、食品の年間輸入額が食品カテゴリごとに Excel スプレッドシートにまとめられています。このスプレッドシートの出典は Economic Research Service, U.S. Department of Agriculture です。このスプレッドシートは、U.S. Food Imports で入手できます。この例では、スプレッドシートのローカルコピーを使用します。

Excel データのインポート

スプレッドシート Alltables.xlsx から MATLAB® の cell 配列にデータをインポートします。

xlsfile = "Alltables.xlsx";
years = readcell(xlsfile, "Sheet","FOOD$","Range","D2:V2");
data = readcell(xlsfile, "Sheet","FOOD$","Range","D7:V21");
types = readcell(xlsfile, "Sheet","FOOD$","Range","A7:A21");
units = readtable(xlsfile, "Sheet","FOOD$","Range","K3:K3","ReadVariableNames",false);

レポートの作成

長い完全修飾クラス名を使用せずに済むよう、DOM およびレポートの API パッケージをインポートします。

import mlreportgen.report.*
import mlreportgen.dom.*

PDF レポートのレポートコンテンツを保持するためのコンテナーを作成します。

rpt = Report("Food Imports Report","pdf");

タイトルページの作成

タイトルページを作成してレポートに追加します。

tp = TitlePage();
tp.Title = "Food Imports Report Based on Multi-Year Data from the USDA";
tp.Image = "peppers.png";
tp.Author = "John Doe";
tp.PubDate = date;
add(rpt,tp);

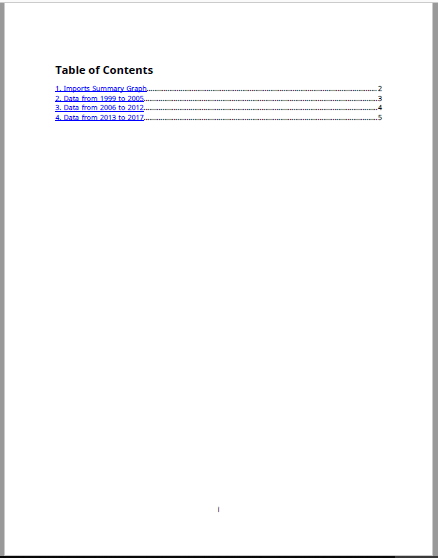

目次の作成

mlreportgen.report.TableofContents レポーターを使用して、目次を作成して追加します。このレポーターは、レポートに含まれる章と節のタイトルに基づいて、目次を自動的に作成します。

toc = TableOfContents();
add(rpt,toc);

MATLAB でのデータのプロット

食品カテゴリごとの年間輸入額のラインプロットを作成して書式設定します。

fig = figure("Color","w");
ax = axes(fig,"FontSize",12);
t = str2double(years);
for i = 1:size(data,1)
    hold on;
    plot(ax,t,[data{i,:}],"LineWidth",1);
end
xlabel("Years");
ylabel(units.Var1{:});
legend(types,"Location","northeastoutside");
title("Food Imports");

レポートへのプロットの追加

章を作成し、それにラインプロットを追加します。

ch = Chapter("Imports Summary Graph");
fig = Figure(fig);
add(ch,fig);
add(rpt,ch);

DOM テーブルの作成に適した形式へのデータの変換

データの形式を変換し、単一の string 配列 tableData を作成します。この配列を使用して、mlreportgen.dom.Table オブジェクトを作成できます。

tableData = cellfun(@(x)sprintf("%.0f",x),data);
tableData = [types tableData];
tableHeader = ["" string(years)];
tableData = [tableHeader; tableData]

tableData = 16×20 string
    ""                           "1999"    "2000"    "2001"    "2002"    "2003"     "2004"     "2005"     "2006"     "2007"     "2008"     "2009"     "2010"     "2011"     "2012"     "2013"     "2014"     "2015"     "2016"     "2017"
    "Live meat animals"          "1190"    "1419"    "1771"    "1724"    "1277"     "1134"     "1672"     "2172"     "2588"     "2266"     "1656"     "2007"     "1886"     "2192"     "2190"     "3009"     "2773"     "2103"     "2020"
    "Meats"                      "3261"    "3828"    "4256"    "4283"    "4427"     "5719"     "5752"     "5244"     "5367"     "5060"     "4612"     "5088"     "5755"     "6245"     "6530"     "8940"     "9992"     "8589"     "8878"
    "Fish and shellfish 2/"      "8860"    "9880"    "9663"    "9963"    "10860"    "11106"    "11840"    "13112"    "13435"    "13912"    "12934"    "14517"    "16459"    "16468"    "17784"    "20054"    "18521"    "19261"    "21324"
    "Dairy"                      "930"     "922"     "996"     "1009"    "1110"     "1292"     "1388"     "1406"     "1501"     "1596"     "1353"     "1347"     "1502"     "1604"     "1649"     "1844"     "1893"     "1876"     "1827"
    "Vegetables"                 "3632"    "3771"    "4157"    "4391"    "5082"     "5730"     "6043"     "6619"     "7256"     "7801"     "7525"     "8706"     "9667"     "9946"     "10734"    "10930"    "11290"    "12469"    "12743"
    "Fruits"                     "4764"    "4629"    "4665"    "5068"    "5558"     "5962"     "6874"     "7707"     "9217"     "9888"     "9640"     "10649"    "11974"    "12538"    "13602"    "14808"    "15955"    "17157"    "18383"
    "Nuts"                       "794"     "809"     "670"     "701"     "776"      "1078"     "1122"     "1099"     "1181"     "1351"     "1278"     "1462"     "1863"     "2000"     "2000"     "2361"     "2767"     "2871"     "3301"
    "Coffee, tea, and spices"    "3604"    "3442"    "2401"    "2455"    "2872"     "3144"     "3771"     "4195"     "4791"     "5581"     "5160"     "6265"     "9716"     "8726"     "7633"     "8299"     "8536"     "8311"     "9069"
    "Grains"                     "2659"    "2735"    "2990"    "3343"    "3618"     "4010"     "4241"     "4910"     "5915"     "7690"     "6846"     "7138"     "8063"     "9111"     "10257"    "10031"    "10030"    "10179"    "10861"
    "Vegetable oils"             "1357"    "1362"    "1177"    "1302"    "1507"     "2241"     "2363"     "2818"     "3517"     "5695"     "4039"     "4509"     "6794"     "6236"     "6665"     "7337"     "6304"     "6522"     "7225"
    "Sugar and candy"            "1618"    "1572"    "1581"    "1843"    "2131"     "2111"     "2474"     "3021"     "2606"     "3011"     "3081"     "4107"     "5207"     "4784"     "4327"     "4582"     "4705"     "4693"     "4720"
    "Cocoa and chocolate"        "1522"    "1404"    "1536"    "1761"    "2439"     "2484"     "2751"     "2659"     "2662"     "3299"     "3476"     "4295"     "4681"     "4096"     "4159"     "4728"     "4860"     "5081"     "5007"
    "Other edible products"      "2121"    "2102"    "2252"    "2482"    "3637"     "4784"     "5536"     "5963"     "6080"     "6701"     "6111"     "6782"     "8133"     "10978"    "9831"     "9716"     "9592"     "9351"     "10134"
    "Beverages 3/"               "4412"    "4816"    "5101"    "5795"    "6598"     "7024"     "7887"     "9212"     "9913"     "9833"     "8721"     "9263"     "10143"    "10858"    "11248"    "11964"    "12786"    "13493"    "14383"
    "Liquors"                    "2382"    "2726"    "2847"    "3091"    "3438"     "3709"     "4090"     "4512"     "5048"     "5040"     "4787"     "5189"     "5734"     "6023"     "6392"     "6587"     "6774"     "7165"     "7363"

レポートでの食品輸入額テーブルの作成

変数 tableData に含まれる食品輸入額データから mlreportgen.dom.Table オブジェクトを作成します。テーブルの書式を指定します。

table = Table(tableData);
table.Style = { ...
    Border("solid"), ...
    RowSep("solid"), ...
    ColSep("solid"), ...
    OuterMargin("5pt","5pt","5pt","5pt")};
table.TableEntriesStyle = {InnerMargin("2pt")};

headerStyle = { ...
    BackgroundColor("LightBlue"), ...
    Bold };

table.row(1).Style = headerStyle;

grps = TableColSpecGroup;
grps.Span = 1;
grps.Style = headerStyle;
table.ColSpecGroups = grps;

レポートページにテーブルを収めるための垂直方向のスライス分割

幅が広いテーブルをレポートページに収めるには、mlreportgen.utils.TableSlicer オブジェクトを使用し、そのテーブルを垂直方向に分割して、より幅が狭いテーブルのセット (スライス) にします。

slicer = mlreportgen.utils.TableSlicer(...
    "Table",table, ...
    "MaxCols",8, ...
    "RepeatCols",1);
slices = slicer.slice();

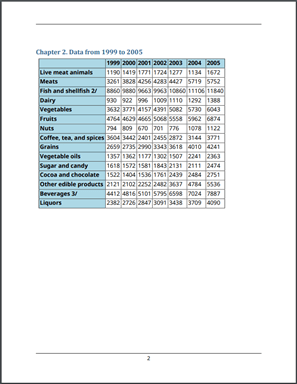

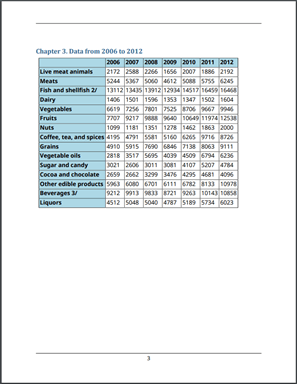

テーブルスライスの章の追加

テーブルスライスごとに章を作成し、それらの章をレポートに追加します。

for slice = slices
    ch = Chapter();
    ch.Title = strjoin(["Data from" years(slice.StartCol-1)...
        "to" years(slice.EndCol-1)]);
    add(ch,slice.Table);
    add(rpt,ch);
end
