レーダー システム エンジニアリング
このセクションの関数は、レーダー システムのパフォーマンスを評価するために必要なツールを提供します。レーダー方程式を使用し、送信電力の関数としてレーダー受信 S/N 比を評価できます。ツールボックスを使用すると、検出可能な最小信号と、位置や速度などの測定可能なターゲット プロパティの精度を決定できます。レーダー方程式を使用すると、受信者動作特性などの重要なレーダー メトリクスを決定できます。ツールボックスは、合成開口レーダーだけでなく、捜索追尾レーダー システムのパフォーマンスを測定することもできます。気象やクラッターなどの環境要因によるレーダー損失も考慮できます。レーダー デザイナーなどのツールは、リンクバジェットの解析を行うのに役立ちます。
カテゴリ
- レーダー方程式
捜索追尾のためのレーダー方程式、合成開口レーダー (SAR) 形式のレーダー方程式、S/N 比対レンジのプロット、検出確率対レンジのプロット
- 検出およびトラッキングの統計
検出可能性係数、受信者動作特性 (ROC)、トラッカー動作特性 (TOC)、レンジ-角度-高さ (ブレイク) チャート
- アンテナと受信機のゲインと損失
ビームおよびスキャンの損失、ビーム滞留係数、エクリプス損失、ノイズ指数、マッチング損失、パルス積分損失、CFAR 損失、MTI 損失
- 環境とクラッター
レーダー伝播、陸と海のクラッター、大気モデル、ガス、霧、雨や雪による減衰
- 合成開口レーダー
アンテナのフットプリントと分解能、レンジとクロスレンジの不明瞭さ、SAR イメージの歪み、SAR イメージの SNR、ノイズ等価反射率、レイン クラッター
注目の例

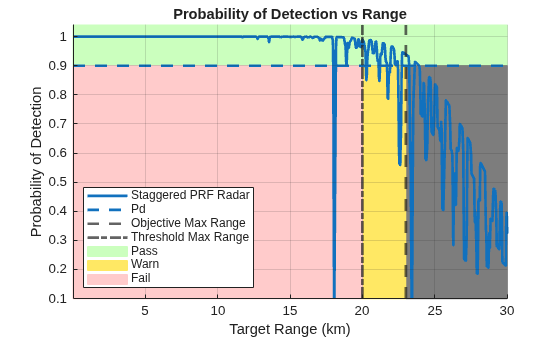

Dynamic Selection of Optimal High PRF Sets for Airborne Radar
Perform waveform design/optimization to determine a set of pulse repetition frequencies (PRFs) that maximize the range of the first blind zone while maintaining a high probability of detection for a variety of targets.
Radar Link Budget Analysis
Use the Radar Designer app to perform a link budget analysis when designing a radar system.

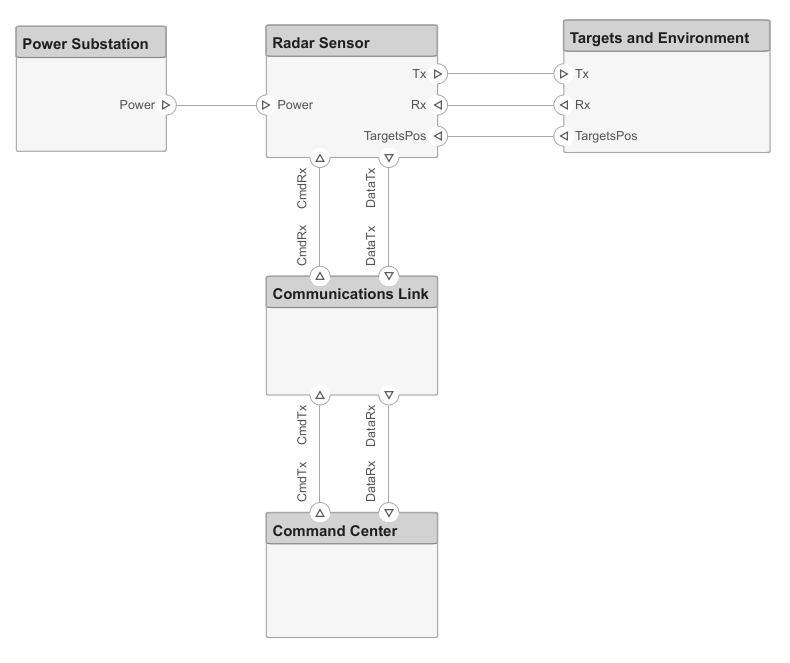

Radar Architecture: System Components and Requirements Allocation (Part 1)
Starting from a set of performance requirements, design, implement, and test a radar system in Simulink® - Part 1.

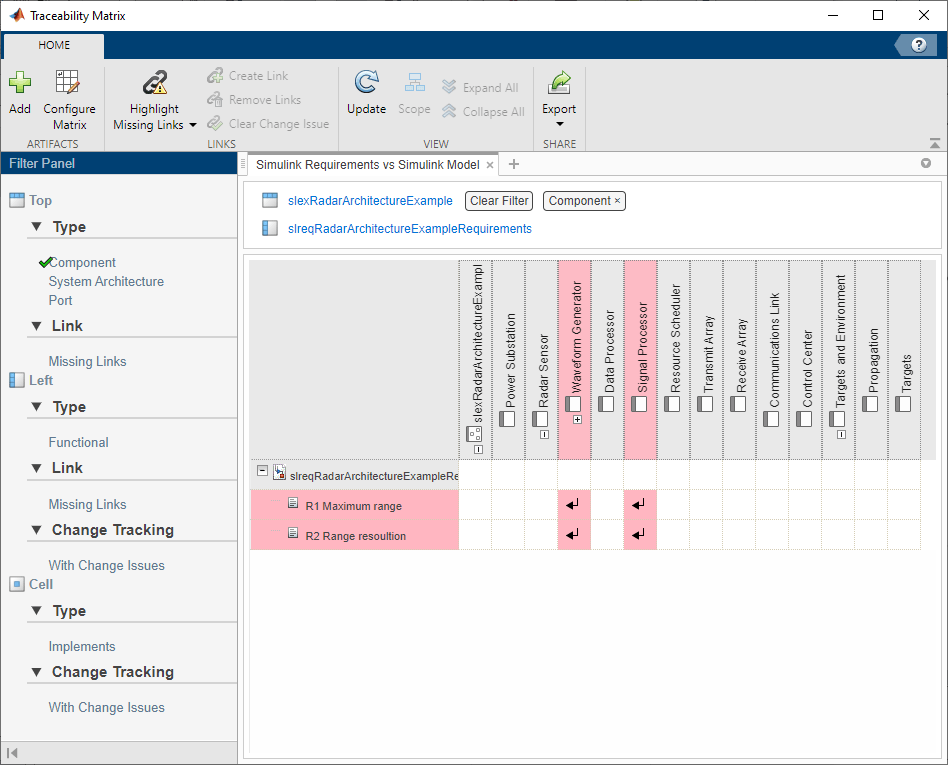

Radar Architecture: Test Automation and Requirements Traceability (Part 2)
Design and test a radar system in Simulink based on a set of performance requirements - Part 2.
