labeledge

グラフ エッジにラベルを付ける

構文

labeledge(H,s,t,Labels)

labeledge(H,idx,Labels)

説明

labeledge(H,s,t,Labels) は、(s,t) のノード ペアで指定されたエッジに、Labels に含まれる文字ベクトルまたは string のラベルを付けます。s、t および Labels の長さは等しくなければなりません。あるいは、Labels をスカラーにすることができます。s と t の間に複数のエッジが存在する場合、それらすべてに同じラベルが適用されます。

labeledge(H,idx,Labels) は、logical または数値のエッジ インデックスを使用して、ラベルを付けるエッジを指定します。

例

グラフ エッジの重みにラベルを付ける

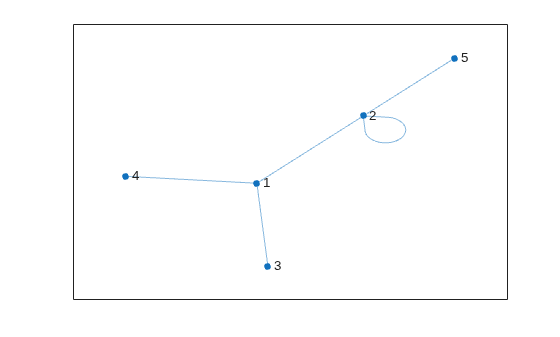

グラフを作成してプロットします。

s = [1 1 1 2 2];
t = [2 3 4 2 5];
G = graph(s,t);
h = plot(G);

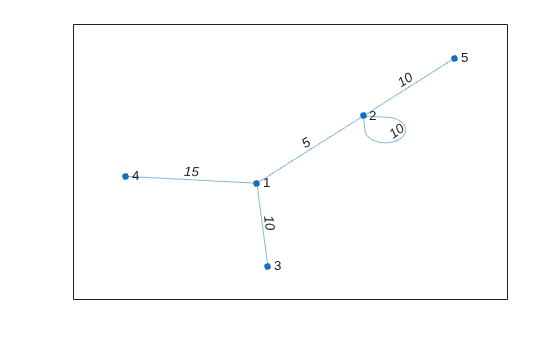

labeledge を使用してエッジの重みにラベルを付けます。

weights = [5 10 15 10 10];
labeledge(h,1:numedges(G),weights)

グラフ エッジにテキスト ラベルを付ける

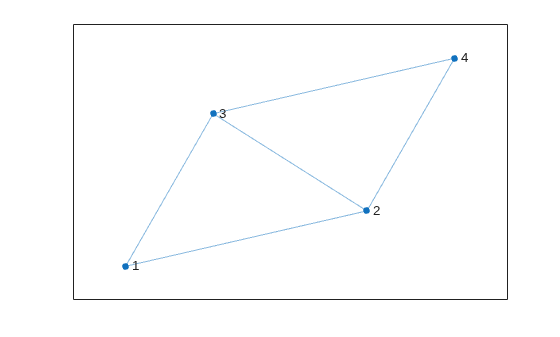

グラフを作成してプロットします。

s = [1 1 2 2 3];
t = [2 3 3 4 4];
G = graph(s,t);
h = plot(G);

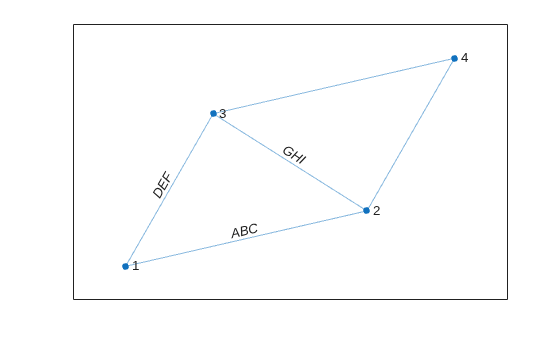

5 本のグラフ エッジのうち 3 本にテキスト ラベルを付けます。

labelText = {'ABC' 'DEF' 'GHI'};
labeledge(h,[1 1 2],[2 3 3],labelText)

入力引数

H — 入力グラフ プロット

GraphPlot オブジェクト

入力グラフ プロット。GraphPlot オブジェクトとして指定します。関数 graph または digraph を使用してグラフを作成してから、GraphPlot オブジェクトを返す出力引数を指定して plot を使用します。

例: H = plot(G)

s,t — ノード ペア (個別の引数として指定)

ノード インデックス | ノード名

ノード ペア。ノード インデックスまたはノード名の個別の引数として指定します。s および t に同じように配置された要素は、グラフ エッジのソース ノードおよびターゲット ノードを指定します。

次の表に、1 つ以上のノードを数値ノード インデックスまたはノード名のいずれかで参照するさまざまな方法を示します。

形式	単一ノード	複数ノード
ノード インデックス	スカラー 例: 1	ベクトル 例: [1 2 3]
ノード名	文字ベクトル 例: 'A'	文字ベクトルの cell 配列 例: {'A' 'B' 'C'}
	string スカラー 例: "A"	string 配列 例: ["A" "B" "C"]

例: labeledge(H,[1 2 2],[2 3 4],{'label1' 'label2' 'label3'})

例: labeledge(H,{'a' 'b' 'b'},{'b' 'c' 'd'},{'label1' 'label2' 'label3'})

idx — エッジ インデックス

スカラー | ベクトル

エッジ インデックス。スカラー、正の整数のベクトル、または logical ベクトルとして指定します。

• 正の整数のベクトルは、table G.Edges の行に対応する、グラフ G のエッジ インデックスを指定します。この場合、G.Edges(idx,:) はエッジの終了ノードを返します。この形式では、idx の最大値は numedges(G) で、選択したノードの数は idx のインデックスの数と等しくなります。

• logical ベクトルは、各エッジにラベルを付けるかどうかを指定します。この形式では、logical ベクトルの長さは numedges(G) でなければならず、選択したノードの数は idx の非ゼロのインデックスの数と等しくなります。

例: labeledge(H,[1 3 5 7],{'label1' 'label2' 'label3' 'label4'})

Labels — エッジのラベル

文字ベクトル | string スカラー | 文字ベクトルの cell 配列 | string 配列

エッジ ラベル。文字ベクトル、string スカラー、文字ベクトルの cell 配列、または string 配列として指定します。

• Labels が文字ベクトルまたは string スカラーである場合、labeledge は指定された各エッジにそのラベルを使用します。

• Labels が cell 配列または string 配列である場合、指定された各エッジのラベルを含まなければなりません。

データ型: char | cell | string

バージョン履歴

R2015b で導入

参考

関数

• highlight | labelnode | layout | layoutcoords | plot

オブジェクト

• GraphPlot

トピック

• グラフのプロットおよびカスタマイズ
