outedges
ノードからの出方向のエッジ
説明
例
選択したノードの出方向のエッジ
3 つのノードと 4 つのエッジを持つ無向多重グラフを作成します。ノード 2 の出方向のエッジを検出します。
G = graph([1 1 1 2],[2 2 3 3]); G.Edges
ans=4×1 table
EndNodes
________
1 2
1 2
1 3
2 3
eid = outedges(G,2)
eid = 3×1
1
2
4
ベクトル eid
には、G.Edges
table の行へのインデックスが含まれます。このベクトルを使用して G.Edges
にインデックスを付けます。
G.Edges(eid,:)
ans=3×1 table
EndNodes
________
1 2
1 2
2 3
無向グラフでは、エッジ (1,2) と (2,1) は同じです。
出方向のエッジと後継ノードの検出
グラフをプロットし、選択したノードの出方向のエッジと後継ノードを強調表示します。

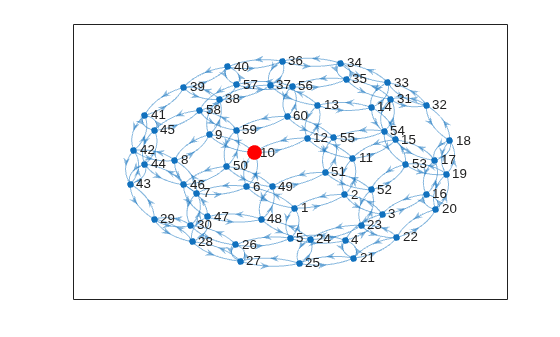

隣接行列 bucky
を使用して有向グラフを作成し、プロットします。参照用にノード 10 を強調表示します。
G = digraph(bucky); p = plot(G); highlight(p,10,'NodeColor','r','MarkerSize',10)
ノード 10 の出方向のエッジと後継ノードを判断します。これらのノードとエッジを強調表示します。
[eid,nid] = outedges(G,10)
eid = 3×1
28
29
30
nid = 3×1
6
9
12
X = G.Edges(eid,:)
X=3×2 table
EndNodes Weight
________ ______
10 6 1
10 9 1
10 12 1
highlight(p,nid,'NodeColor','g','MarkerSize',9) highlight(p,'Edges',eid,'EdgeColor','g')
入力引数
nodeID
— ノード識別子
ノード インデックス | ノード名
ノード識別子。次の表のいずれかの値として指定します。
値 | 例 |
---|---|
スカラー ノード インデックス | 1 |
文字ベクトルのノード名 | 'A' |
string スカラーのノード名 | "A" |
例: outedges(G,1)
例: outedges(G,'A')
出力引数
eid
— エッジ インデックス
列ベクトル
エッジ インデックス。列ベクトルとして返されます。エッジ インデックスを使用して、G.Edges(eid,:)
でグラフのエッジ テーブルにインデックスを付けることができます。
nid
— 後継ノードのノード ID
ノード インデックス | ノード名
後継ノードのノード ID。nodeID
が数値の場合はノード インデックス、nodeID
がノード名の場合はノード名として返されます。findnode(G,nid)
を使用してノード名をノード インデックスに変換します。ノード インデックスを使用して、G.Nodes(nid,:)
でグラフのノード テーブルにインデックスを付けることができます。
nid
のノード ID は、関数 successors
で返されるノード ID と同じです。ただし、同じノードに複数の出方向のエッジがある場合、このノードは nid
に複数回リストされます。
ヒント
慣例により、無向グラフでは、ノードに接続するすべてのエッジが出方向のエッジと見なされます。有向グラフで入方向のエッジを検出するには、
inedges
を使用します。複数のエッジをもつグラフの場合、いくつかの後継ノードへの出方向のエッジが複数存在する可能性があるため、
outedges
およびsuccessors
は長さの異なる配列を返す可能性があります。
拡張機能
C/C++ コード生成
MATLAB® Coder™ を使用して C および C++ コードを生成します。
使用上の注意事項および制限事項:
ノード識別子
nodeID
は、入力グラフG
の数値のノード インデックスでなければなりません。ノード名はサポートされません。
スレッドベースの環境
MATLAB® の backgroundPool
を使用してバックグラウンドでコードを実行するか、Parallel Computing Toolbox™ の ThreadPool
を使用してコードを高速化します。
バージョン履歴
R2018a で導入
参考
graph
| digraph
| successors
| inedges
