等高線図とメジャーとマイナーのグリッド ライン

データを分割して 2 つの重なる等高線図を作成することで、選択した等高線が強調された等高線図を作成できます。

たとえば、偶数番号の等高線が実線で奇数番号の等高線が点線の、関数 peaks による等高線図を作成します。偶数番目のレベル用に等高線図を 1 つプロットします。次に、奇数番目のレベルが点線で描画された 2 番目の等高線図を重ね合わせます。

major = -6:2:8;
minor = -5:2:7;
[cmajor,hmajor] = contour(peaks,'LevelList',major);
clabel(cmajor,hmajor)

hold on
[cminor,hminor] = contour(peaks,'LevelList',minor);
hminor.LineStyle = ':';
hold off

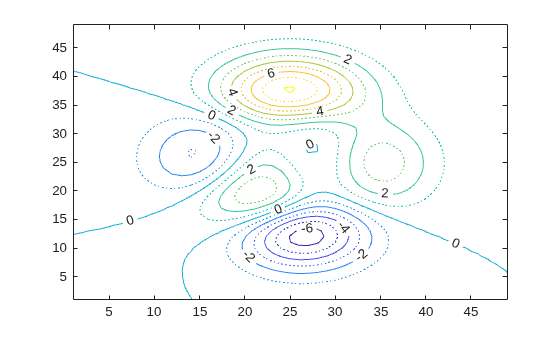

Figure contains an axes object. The axes object contains 2 objects of type contour.
