Rectangle

2 次元四角形領域の空間範囲

説明

Rectangle オブジェクトには、2 次元四角形領域の空間範囲が格納されます。

作成

Rectangle オブジェクトは次の方法で作成できます。

• centerCropWindow2d — 指定されたサイズの Rectangle を異なるサイズのイメージの中央に作成します。

• randomWindow2d — 異なるサイズのイメージ内でランダムに選択された位置に Rectangle を作成します。四角形のサイズを指定するか、縦横比の有効範囲と四角形の相対領域の範囲を指定できます。

• 次のコマンドを実行して

  r = images.spatialref.Rectangle(XLimits,YLimits)

  Rectangle オブジェクトを作成し、XLimits および YLimits プロパティを設定します。

プロパティ

XLimits — x 軸の下限と上限

2 要素の数値ベクトル

x 軸の下限と上限。[min max] 形式の 2 要素数値ベクトルとして指定します。ここで、max は min より大きいとします。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

YLimits — y 軸の下限と上限

2 要素の数値ベクトル

y 軸の下限と上限。[min max] 形式の 2 要素数値ベクトルとして指定します。ここで、max は min より大きいとします。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

例

空間参照四角形を使用したイメージの中央トリミング

イメージを読み取って表示します。

I = imread('parkavenue.jpg');
imshow(I)

ターゲット ウィンドウ サイズを [width, height] 形式の 2 要素ベクトルとして指定します。

targetSize = [300 600];

トリミング ウィンドウの空間範囲を指定する Rectangle オブジェクトを作成します。

r = centerCropWindow2d(size(I),targetSize);

空間範囲に合わせてイメージをトリミングします。トリミングした領域を表示します。

J = imcrop(I,r);
imshow(J)

中心からずれた固定空間範囲を使用したイメージのトリミング

イメージを読み取って表示します。

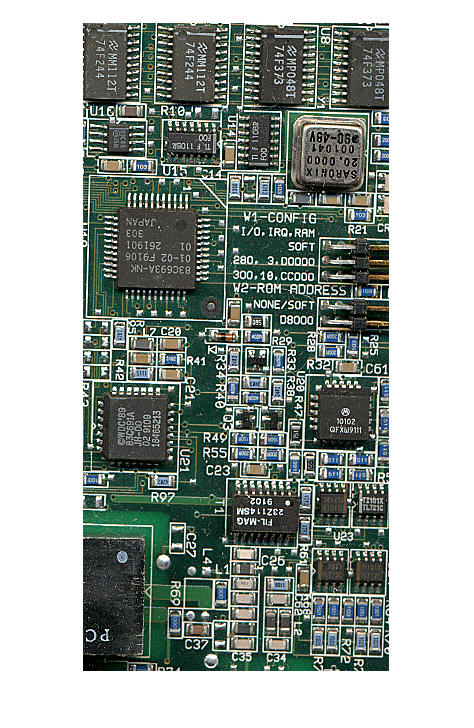

I = imread('board.tif');

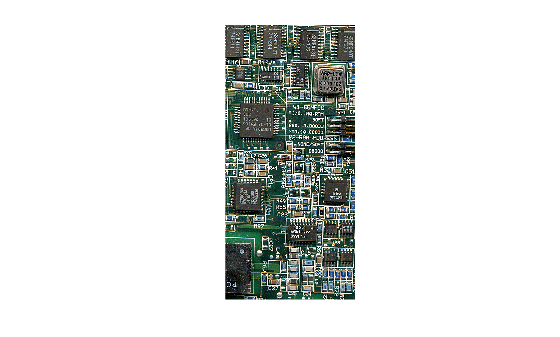

imshow(I)

トリミング ウィンドウの水平方向と垂直方向の空間範囲を指定して、Rectangle オブジェクトを作成します。

r = images.spatialref.Rectangle([200 300],[50 200])

r =
  Rectangle with properties:

    XLimits: [200 300]
    YLimits: [50 200]

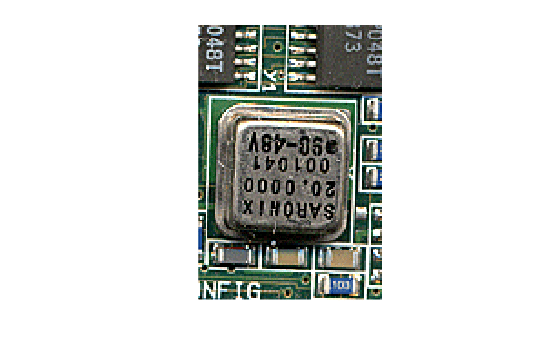

空間範囲に合わせてイメージをトリミングします。トリミングした領域を表示します。

J = imcrop(I,r);
imshow(J)

バージョン履歴

R2019b で導入

参考

Cuboid | centerCropWindow2d | randomWindow2d | imcrop

トピック

• 深層学習ワークフローのためのイメージの拡張 (Deep Learning Toolbox)
