Two-Phase Fluid ライブラリ
二相流体ネットワークでは、ブロックまたはネットワークの内部と外部のプロセスによって単一流体相が変化する可能性があります。熱交換器は Fluid Network Interfaces ライブラリにあります。
特定のコンポーネントがドメイン ライブラリにまだ存在しない場合は、Simscape™ 言語を使用して独自にビルドできます。詳細については、カスタム コンポーネントの作成を参照してください。
カテゴリ
関連情報
注目の例
家庭用冷蔵庫
この例では、冷媒の二相流体と環境の湿り空気混合体の間で熱を伝達する基本的な冷凍システムをモデル化します。コンプレッサーにより、冷媒 R134a が凝縮器、キャピラリー チューブ、蒸発器の順に送られます。アキュムレータにより、必ず蒸気だけがコンプレッサーに戻されます。
電気自動車の熱管理
バッテリー式電気自動車の熱管理システムをモデル化する。

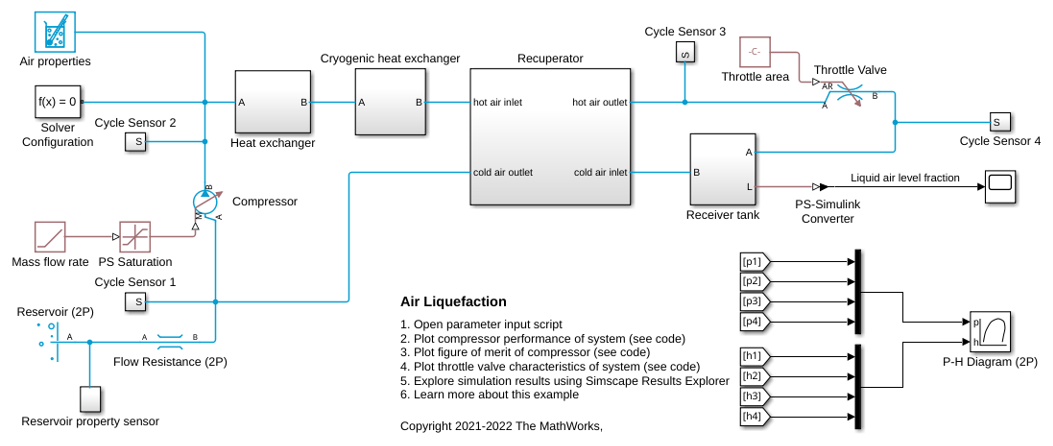

Air Liquefaction
Models a Linde-Hampson air liquefaction cycle using the two-phase fluid components. The compressor drives the vapor air through two heat exchangers, recuperator, expansion valve, and storage tank. The first heat exchanger contains water at atmospheric temperature, while the second heat exchanger contains refrigerant. The pressure drops as the cooled air passes through the expansion valve which results in condensation. The air and entrained condensation then pass through a receiver tank where the condensation separates from the air. The liquid air is stored in a receiver tank while the vapor air is circulated back to the compressor.
Model a Refrigeration Cycle
Model considerations for a closed-loop refrigeration cycle.
冷凍サイクル (空調)
この例では、家庭用空調システムの冷凍サイクルを示します。このモデルを二相流体ドメインで作成する際の推奨手順については、Model a Refrigeration Cycleを参照してください。
凝縮器および蒸発器の熱伝達
この例では、冷媒 R134a が左側に、湿り空気が右側にある簡単なテスト セットアップで凝縮器または蒸発器をモデル化します。冷媒で満たされたチューブ バンクを湿り空気が通る直交流配置となっています。
パイプの流体の蒸発と凝縮
この例では、パイプ内の流体の蒸発と凝縮をモデル化するために使用される 3-Zone Pipe (2P) ブロックを示します。このブロックは、パイプを流れる流体の状態に応じて、内部の流体体積を液体領域、混合体領域、蒸気領域の最大 3 つの領域に分割します。流体がパイプ内を流れるにつれて、パイプ外部の環境とパイプ内部の流体の間で熱が伝達され、加熱の場合は液体、混合体、蒸気の順、冷却の場合は蒸気、混合体、液体の順に流体が変化します。オプションとして、非ゼロのパイプ肉厚を指定することでパイプ壁面の蓄熱効果をオンにできます。
住宅向け空気熱源ヒート ポンプ
この例では、熱分布のための温水ラジエーターを備えた住宅の暖房に使用される空気熱源ヒート ポンプ システムをモデル化します。二相流体の冷媒で環境の湿り空気混合体から熱を吸収し、その熱を水に伝達します。コンプレッサーにより、冷媒 R410a が凝縮器、サーモスタット膨張弁、蒸発器の順に送られます。アキュムレータにより、必ず蒸気だけがコンプレッサーに戻されます。
Residential Ground Source Heat Pump
Models a ground source heat pump system that is used to heat a residential building having hot-water radiators for heat distribution. The ground source heat pump uses R410a, a two-phase fluid refrigerant, as the working fluid. The heat pump takes up the naturally existing heat stored in the ground and transfers the heat to the hot-water radiators. The compressor drives the refrigerant through a condenser, a thermostatic expansion valve, and an evaporator. An accumulator ensures that only vapor returns to the compressor. A receiver ensures that only liquid returns to the thermostatic expansion valve.
