データ ディクショナリを使用した複数のデータ型動作のモデル化

この例では、参照されるデータ ディクショナリを使用してモデルに複数のデータ型のセットを保存する方法を示します。この例はまた、参照されるデータ ディクショナリを切り替えることでデータ型を変更する方法について紹介します。

モデルを開く

ex_data_dictionary モデルを開きます。

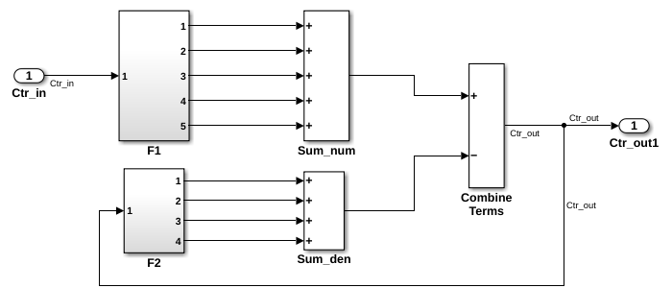

open_system('ex_data_dictionary')

ex_data_dictionary モデルは、データ型を保存するためにデータ ディクショナリを使用します。

• mdl_dd.sldd - メインのデータ ディクショナリ

• flt_dd.sldd - 浮動小数点データ型を使用して参照されたデータ ディクショナリ

• fix_dd.sldd - 固定小数点データ型を使用して参照されたデータ ディクショナリ

モデルでデータ ディクショナリがどのように使用されるかの確認

1. [モデル エクスプローラー] でデータ ディクショナリを表示します。[モデル化] タブで [モデル エクスプローラー] を選択します。

2. Simulink^® エディターの左下隅で、 をクリックしてディクショナリを開きます。

   データ ディクショナリでは、F1 および F2 サブシステムの Gain ブロックのパラメーターを定義します。mdl_dd は参照されるデータ ディクショナリ flt_dd に関連付けられます。これは、モデルのサブシステム内のゲイン ブロックの出力データ型を定義しています。

   モデル エクスプローラーの [コンテンツ] ペインで、[DataSource] 列に各 Gain ブロック パラメーターについてのソース データ ディクショナリが表示されます。



3. モデルに戻ります。F1 サブシステムを開き、a1 ブロックをダブルクリックします。ブロックのゲインは f1_a1_param として指定されます。これはデータ ディクショナリで定義されています。



   [信号属性] タブで、ブロック出力データ型が f1_a1_dt として指定されています。f1_a1_dt のデータ型は、参照されるデータ ディクショナリ flt_dd で定義されています。



モデル パラメーターのデータ型の変更

fix_dd データ ディクショナリには flt_dd と同じエントリが含まれますが、浮動小数点データ型ではなく固定小数点データ型を定義しています。モデルを変更せずに固定小数点データ型を使用するには、mdl_dd の参照されるデータ ディクショナリとして、flt_dd を fix_dd に置き換えます。

1. モデル エクスプローラーの [モデルの階層構造] ペインで、mdl_dd を右クリックして [プロパティ] を選択します。

2. 参照された浮動小数点データ ディクショナリを削除します。[データ ディクショナリ] ダイアログ ボックスの [参照ディクショナリ] ペインで、flt_dd を選択して [削除] をクリックします。

3. 固定小数点データ ディクショナリに参照を追加します。[追加] をクリックし、fix_dd を選択します。[OK] をクリックしてダイアログ ボックスを閉じます。

4. モデル エクスプローラーで mdl_dd を右クリックして [変更の保存] を選択します。

5. Simulink エディターに戻り、モデルを更新します。



   モデルは固定小数点データ型を使用します。

関連する例

• ディクショナリを使用する単一モデルの移行

詳細

• データ ディクショナリとは
