ccdf

CCDF 曲線の座標の取得

R2022a 以降

構文

[relpower,prob] = ccdf(meter)

説明

[relpower,prob] = ccdf(meter) は、CCDF 曲線の座標を返します。

例

CCDF 曲線の座標のプロット

生成された電圧信号の平均電力の測定値を計算します。

x = complex(rand(15000,1)-0.2,rand(15000,1)-0.2);
pm = powermeter(ComputeCCDF=true);
averagePower = pm(x);                            % power in dB

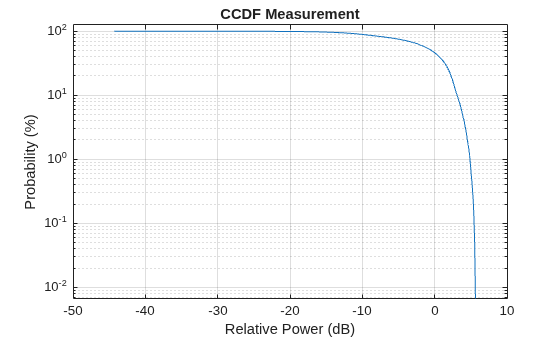

CCDF 曲線の計算された座標をプロットします。

[relpower,prob] = ccdf(pm);
semilogy(relpower,prob)
xlabel('Relative Power (dB)');
ylabel('Probability (%)');
ylim([0 125]);
grid on;
title('CCDF Measurement');

入力引数

meter — 電力メーター

powermeter System object

電力メーター。powermeter System object™ として指定します。

出力引数

relpower — 相対電力

N 行 M 列の行列

相対電力 (dB 単位)。N 行 M 列の行列として返されます。M は提供された信号の列数に等しくなり、N は ceil(PowerRange/PowerResolution) + 1 に等しくなります。

データ型: double

prob — 確率

行列

確率 (%)。行列として返されます。j 番目のチャネルの瞬時信号電力が平均信号電力より dB 単位で relpower(i,j) だけ上回る確率は prob(i)/100 です。

データ型: double

バージョン履歴

R2022a で導入

参考

オブジェクト

• powermeter

関数

• plotCCDF | probability | relativePower
