addDivider
ロジック アナライザーへのデバイダーの追加
説明
は、表示にデバイダーを追加します。デバイダーを変更および削除するときに使用できるタグ値が返されます。 dividerTag
= addDivider(scope
)
は、1 つ以上の名前と値のペアを使用してプロパティを設定します。各プロパティ名を一重引用符で囲みます。dividerTag
= addDivider(scope
,Name,Value)
例
ロジック アナライザーのプログラムによる操作
関数を使用して dsp.LogicAnalyzer System object を構築および操作します。

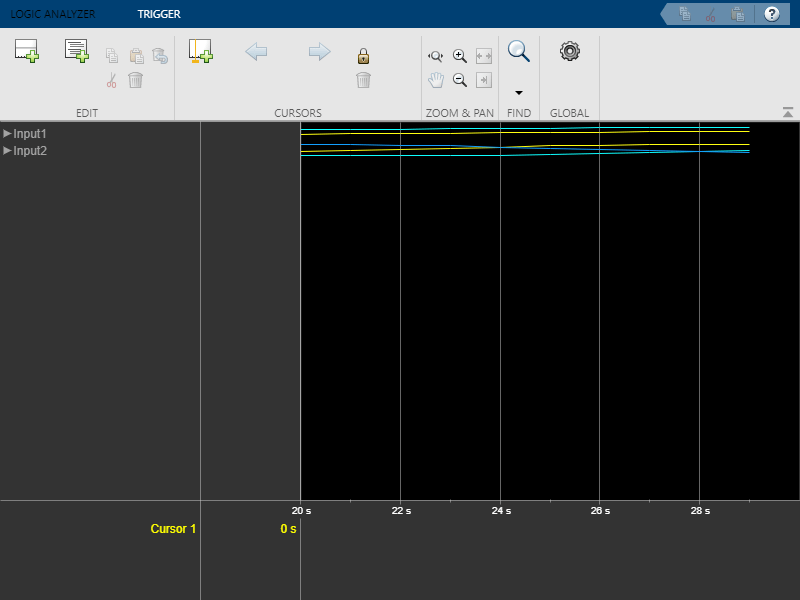

ロジック アナライザー スコープでの波形の表示
scope = dsp.LogicAnalyzer('NumInputPorts',2); stop = 30; for count = 1:stop sinValVec = sin(count/stop*2*pi); cosValVec = cos(count/stop*2*pi); cosValVecOffset = cos((count+10)/stop*2*pi); scope([count (count-(stop/2))],[sinValVec cosValVec cosValVecOffset]) end

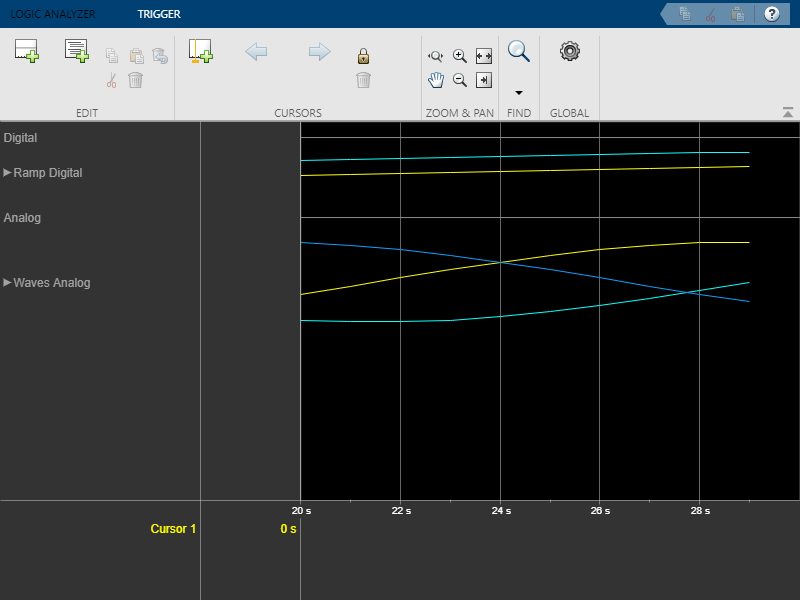

表示の再編成
hide(scope) digitalDividerTag = addDivider(scope,'Name','Digital','Height',20); analogDividerTag = addDivider(scope,'Name','Analog','Height',40); tags = getDisplayChannelTags(scope); modifyDisplayChannel(scope,tags{1},'InputChannel',1,... 'Name','Ramp Digital','Height',40); modifyDisplayChannel(scope,tags{2},'InputChannel',2,... 'Name','Waves Analog','Format','Analog','Height',80); moveDisplayChannel(scope,digitalDividerTag,'DisplayChannel',1) moveDisplayChannel(scope,tags{2},'DisplayChannel',length(tags)) show(scope)

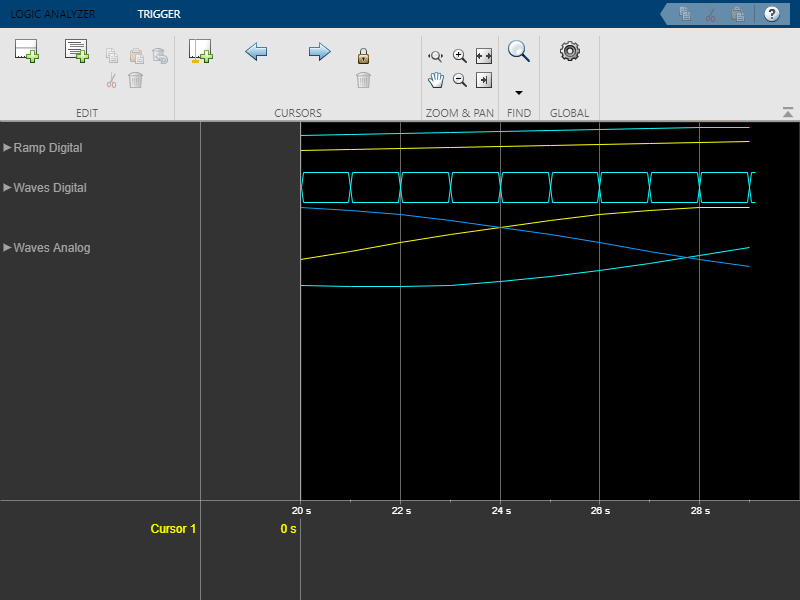

波形の複製と情報の確認
hide(scope) addWave(scope,'InputChannel',2,'Name','Waves Digital','Format','Digital',... 'Height',30,'DisplayChannel',3); show(scope)
デバイダーの削除
hide(scope) deleteDisplayChannel(scope,digitalDividerTag) deleteDisplayChannel(scope,analogDividerTag) show(scope)
変数のクリア
clear analogDividerTag cosValVec cosValVecOffset count digitalDividerTag duplicateWave scope sinValVec stop tags
入力引数
scope
— ロジック アナライザー オブジェクト
dsp.LogicAnalyzer オブジェクト
デバイダーを追加する dsp.LogicAnalyzer
オブジェクト。
例: addDivider(scope)
は、既定の特性をもつデバイダーを追加します。
名前と値の引数
オプションの引数のペアを Name1=Value1,...,NameN=ValueN
として指定します。ここで、Name
は引数名で、Value
は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。
R2021a より前では、コンマを使用して名前と値をそれぞれ区切り、Name
を引用符で囲みます。
例: 'DisplayChannel',2,'Name','MyDivider'
は、表示チャネル 2 に "MyDivider" という名前のデバイダーを追加することを指定します。
DisplayChannel
— このデバイダーを表示する表示チャネル
NumInputPorts
(既定値) | (1,NumInputPorts
) の範囲のスカラー数値
このデバイダーを表示する表示チャネルをスカラー数値として指定します。既定では、デバイダーは表示の最後に追加されます。
例: 'DisplayChannel',2
データ型: double
| single
| uint8
| uint16
| uint32
| uint64
| int8
| int16
| int32
| int64
Height
— デバイダーの高さ
0
(既定値) | スカラー整数
デバイダーの高さ (ピクセル) を 8-200 の範囲のスカラー整数として指定します。0 を選択すると、ロジック アナライザーの DisplayChannelHeight
プロパティの値が使用されます。
例: 'Height',2
データ型: double
Name
— デバイダーの名前またはラベル
''
(既定値) | 文字ベクトル | string スカラー
新しいデバイダーに設定する名前を指定します。
例: 'Name','MyDivider'
データ型: char
| string
出力引数
dividerTag
— 新しいデバイダーのタグ
ランダムな文字ベクトル
新しく追加したデバイダーのタグ。タグ名はデバイダーを変更および削除するときに使用します。
バージョン履歴
R2013a で導入
