シミュレーションデータインスペクターのデータと表示の保存および共有

シミュレーションデータインスペクターでデータの検証、解析、比較を行った後、結果を他のユーザーと共有できます。シミュレーションデータインスペクターでは、ニーズに応じて、データと結果を共有および保存するオプションがいくつかあります。シミュレーションデータインスペクターを使用すると、以下の操作を実行できます。

シミュレーションデータインスペクターセッションにデータとレイアウトの変更を保存する。
シミュレーションデータインスペクタービューでレイアウトの変更を共有する。
シミュレーションデータインスペクターで作成したプロットのイメージと Figure を共有する。
シミュレーションデータインスペクターレポートを作成する。
ワークスペースにデータをエクスポートする。
ファイルにデータをエクスポートする。

シミュレーションデータインスペクターセッションの保存と読み込み

シミュレーションデータインスペクターに構成したビューと共にデータを保存または共有するには、シミュレーションデータインスペクターセッションにデータと設定を保存します。セッションは MLDATX ファイルとして保存されます。シミュレーションデータインスペクターのセッションを保存すると、セッションファイルに次が含まれます。

現在の実行およびアーカイブにある実行が含まれる [検査] ペインからのすべての実行、データ、プロパティ
[検査] ペインのサブプロットレイアウト、可視化の選択、プロットされた信号
[比較] ペインの現在の信号または実行の比較
サブプロットのカスタマイズ (軸の範囲、グリッドライン、凡例の位置など)
プロットされた信号のカスタマイズ (ラインスタイルや色の選択など)

シミュレーションデータインスペクターセッションを保存するには、次の手順を実行します。

左側のサイドバーで [保存] アイコンをクリックして [セッションの保存] ダイアログボックスを開きます。

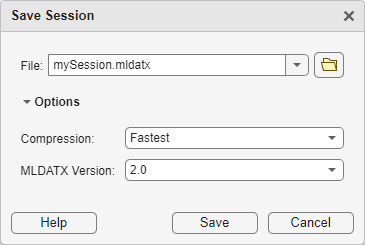

[セッションの保存] ダイアログボックスで、セッションファイルに名前を付け、MLDATX ファイルのバージョンを指定し、[圧縮] を次のオプションのいずれかに設定できます。
- [サイズと速度を平衡化] では、[最速] の速度と [コンパクト] のファイルサイズのバランスがとれたファイルが作成される。
- [最速] (既定の設定) では、未圧縮のファイルよりも小さいサイズのファイルが同程度の保存速度で作成される。
- [コンパクト] では、作成されるファイルのサイズが最も小さくなる。
- [なし] では、ファイルが圧縮されない。このオプションでは、作成されるファイルのサイズは最も大きくなるが、保存時間が最も速くなる。
[保存] をクリックするか Ctrl+S を押してセッションファイルを保存します。大規模なデータセットの場合、グラフィカルな表示領域の右下にあるステータスオーバーレイに保存処理の進捗状況を示す情報が表示され、保存処理をキャンセルできます。

前に保存したセッションを新しいファイル名で保存したり、バージョンや圧縮のオプションを変更したりするには、左側のサイドバーで [保存] アイコンをポイントします。[名前を付けて保存] をクリックします。

The expanded left side bar shows the option to Save As.

メモ

セッションの初回保存後は、[保存] ボタンをクリックするか Ctrl+S を押すと、セッションが MLDATX version 2.0 ファイルとして既定の圧縮 Fastest を使用して保存されます。既定以外の圧縮やバージョンのオプションを維持するには、[名前を付けて保存] ボタンをクリックします。

シミュレーションデータインスペクターのセッションを読み込むには、次の手順を実行します。

左側のサイドバーで [開く] アイコンをクリックします。
開く MLDATX ファイルを参照して選択します。
[開く] をクリックします。

または、MLDATX ファイルをダブルクリックできます。MATLAB^® とシミュレーションデータインスペクターがまだ開いていない場合は開きます。

R2024b より前: シミュレーションデータインスペクターのセッションファイルを読み込むには、ファイルを MLDATX 1.0 ファイル形式で保存します。

シミュレーションデータインスペクターに既に実行が含まれている場合、セッションファイルを読み込むと、[セッションを開く] ダイアログボックスが開きます。[セッションを開く] ダイアログボックスを使用して、以下を選択できます。

シミュレーションデータインスペクターから既存の実行を削除し、セッションファイルのデータをワークスペースに追加する。
シミュレーションデータインスペクターの既存のデータを保持し、セッションファイルのデータをアーカイブに追加する。

どちらの場合でも、ビューが更新され、セッションファイルからプロットされた信号が表示されます。必要に応じて作業領域とアーカイブ間で実行をドラッグできます。

シミュレーションデータインスペクターに実行が含まれていない場合、セッションを開くと、ファイルで指定したとおりにシミュレーションデータインスペクターによって実行が作業領域とアーカイブに配置されます。

シミュレーションデータインスペクタービューの共有

同じ方法で可視化する異なるデータのセットがある場合、ビューを保存できます。ビューにはシミュレーションデータインスペクターのレイアウトと外観の特性が保存されます。データは保存されません。具体的にはビューは以下のものを保存します。

プロットの可視化タイプ、レイアウト、軸の範囲、リンクの特性、および正規化された軸
プロット内の信号の場所
[検査] ペインの表示における信号のグループ化と列
信号の色とラインスタイル

ビューを保存するには、次を行います。

[可視化とレイアウト] をクリックします。
[保存したビュー] で、[現在のビューを保存] をクリックします。
このダイアログボックスで、ビューの名前を指定し、MLDATX ファイルを保存する場所を参照します。
[保存] をクリックします。

ビューを読み込むには、次を行います。

[可視化とレイアウト] をクリックします。
[保存したビュー] で、[保存したビューを開く] をクリックします。
読み込むビューを参照し、[開く] をクリックします。

シミュレーションデータインスペクタープロットの共有

スナップショット機能を使用して、シミュレーションデータインスペクターで生成したプロットを共有します。プロットをクリップボードにエクスポートし、ドキュメントにイメージファイルとしてまたは MATLAB Figure に貼り付けることができます。プロット領域内のすべてのサブプロットを含むプロット領域全体をキャプチャするか、選択したサブプロットのみキャプチャできます。

[スナップショット] メニューにアクセスするには、ツールバーのカメラアイコンをクリックします。ラジオボタンを使用して、共有する領域と、プロットの共有方法を選択します。選択した後に、[スナップショット] をクリックしてプロットをエクスポートします。

The default Snapshot menu.

イメージを作成する場合は、ファイルブラウザーでイメージを保存する場所を選択します。

Simulink.sdi.snapshot (Simulink) を使用して、シミュレーションデータインスペクター内のプロットのスナップショットをプログラムで作成することもできます。

シミュレーションデータインスペクターレポートの作成

結果のドキュメンテーションをすばやく生成するには、シミュレーションデータインスペクターレポートを作成します。データのレポートを [検査] ペインまたは [比較] ペインのいずれかに作成できます。このレポートはアクティブなペイン内のすべての信号とプロットに関する情報が含まれる HTML ファイルです。このレポートには、ナビゲーションペインの信号テーブルに表示されるすべての信号情報が含まれます。テーブルの設定の詳細については、Inspect Signal, Run, and Comparison Metadata (Simulink)を参照してください。

シミュレーションデータインスペクターレポートを生成するには、次を行います。

左側のバーの、[レポートの作成] アイコンをクリックします。

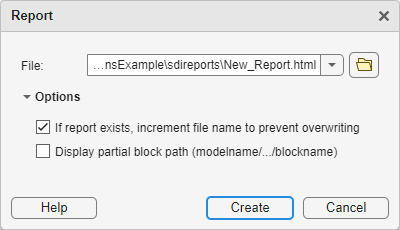

- [検査] ペインを表示しているときにレポートを作成すると、[検査] ペインのプロットと信号がレポートに含まれます。

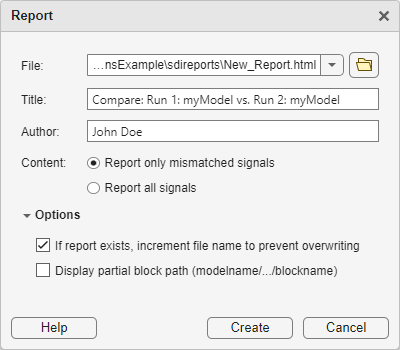

- [比較] ペインを表示しているときにレポートを作成すると、[比較] ペインのデータとプロットがレポートに含まれます。比較レポートを生成するときは、[一致しない信号のみについてレポートする] または [すべての信号についてレポートする] を選択できます。[一致しない信号のみについてレポートする] を選択すると、レポートには指定した許容誤差の範囲に収まっていない信号比較のみが表示されます。
[ファイル] テキストボックスで、レポートのファイル名と保存する場所を指定します。
[オプション] で、ファイルの上書きを防ぐかどうか、およびレポートで短縮されたブロックパスを使用するかどうかを選択できます。
[作成] をクリックします。
生成されたレポートが自動的に既定のブラウザーで開きます。
