PCB アンテナ デザイナーを使用した設計と解析
この 5 部構成のチュートリアルでは、PCB Antenna Designerアプリを使用して、4.65 GHz で共振する H ノッチ パッチ アンテナの 1 行 2 列の直線アレイを設計、検証、解析、最適化、およびエクスポートする方法について説明します。このチュートリアルの最初の 4 部は、PCB 層の定義、ユニット素子の設計と解析、直線アレイの作成、および設計のエクスポートという順になっています。このチュートリアルの第 5 部では、プロパティ値に変数を使用して同じ H ノッチ パッチを再作成し、ゲインが最大になるように設計を最適化できます。
以下の手順に従って開始してください。
PCB アンテナ層を定義する: 1 行 2 列の H ノッチ パッチ PCB アンテナの直線アレイに対する金属パッチ層、基板層、およびグランド プレーン層を定義します。詳細については、PCB アンテナ層の定義を参照してください。
H ノッチ パッチ ユニット素子を設計する: 基板から上部と下部のノッチを減算し、H ノッチ パッチ ユニット素子を設計します。H ノッチ パッチ ユニット素子に給電点を追加し、ボード形状、層、給電、ビア、および負荷を検証します。詳細については、Design H-Notch Patch Unit Elementを参照してください。

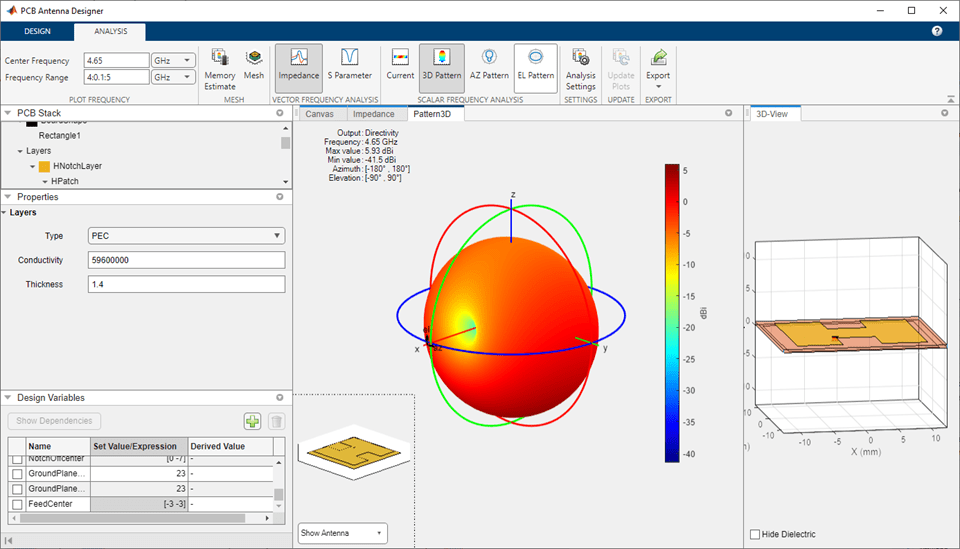

H ノッチ パッチ ユニット素子を解析する: H ノッチ パッチ ユニット素子に対してベクトル周波数解析を実行し、動作周波数範囲におけるインピーダンスと S パラメーターを計算します。H ノッチ パッチ ユニット素子に対してスカラー周波数解析を実行し、その電流分布、3 次元パターン、方位角パターン、および仰角パターンを計算します。詳細については、H ノッチ ユニット素子の解析を参照してください。
H ノッチ パッチの 1 行 2 列の直線アレイを作成、解析、およびエクスポートする: H ノッチ パッチをユニット素子として、1 行 2 列の直線アレイを作成します。解析の前に、給電点を追加して設計を検証します。設計を解析して設計目標を満たしていることを確認し、PCB パッチ アンテナの製造用に設計をガーバー ファイルにエクスポートします。詳細については、Design, Analyze, and Export 1-by-2 H-Notch Linear Arrayを参照してください。
設計変数を使用して H ノッチ パッチを設計、解析、および最適化する: 基板、金属層、およびパッチのプロパティに変数を使用して、同じ H ノッチ パッチを設計します。これらの変数は、[設計変数] タブを使用して作成します。設計を解析し、結果が前回のパッチと一致していることを確認します。ゲインが最大になるように設計を最適化します。詳細については、設計変数を使用した H ノッチ パッチの設計、解析、および最適化を参照してください。
