H ノッチ ユニット素子の解析
チュートリアルのこの手順では、1 行 2 列の H ノッチ直線アレイについて、ベクトルとスカラーによる周波数解析を実行する方法を説明します。

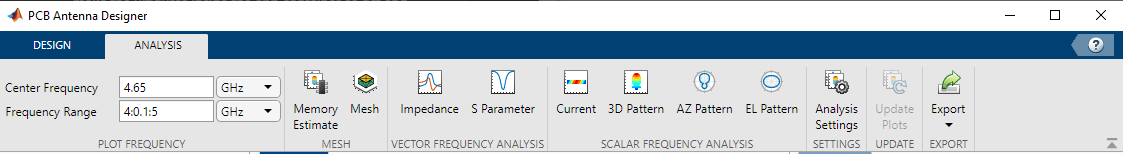

[解析] タブで、[中心周波数] を 4.65 GHz、[周波数範囲] を 4:0.1:5 GHz に設定します。
メモリ推定
[メッシュ] セクションの [メモリ推定] ボタンをクリックすると、解析の実行に必要なメモリを推定できます。
アンテナ設計を解析するには、750 MB のメモリ (RAM) が必要になります。メッシュ パラメーターを変更することで、メモリ要件を変更できます。メッシュの設定を変更するには、ツールバーの [メッシュ] を選択します。
解析設定

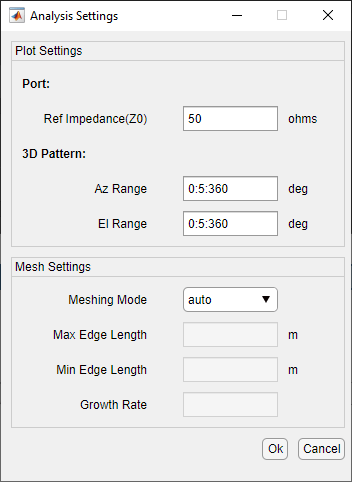

ツールバーの [解析] セクションから [解析設定] をクリックし、プロットとメッシュのパラメーターを次のように設定します。
指令インピーダンス (Z0) —
50オームAz 範囲 —
0:5:360度El 範囲 —
0:5:360度Meshing Mode —
auto
[OK] をクリックして設定を保存します。
解析の実行

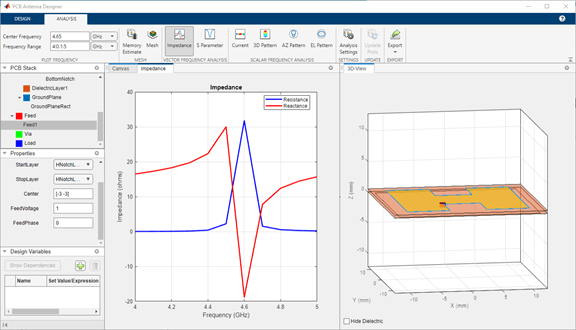

ツールバーの [ベクトル周波数解析] セクションから [インピーダンス] を選択し、インピーダンス プロットを描画します。インピーダンス プロットは、PCB スタック アンテナが 4.6 GHz で共振することを示しています。

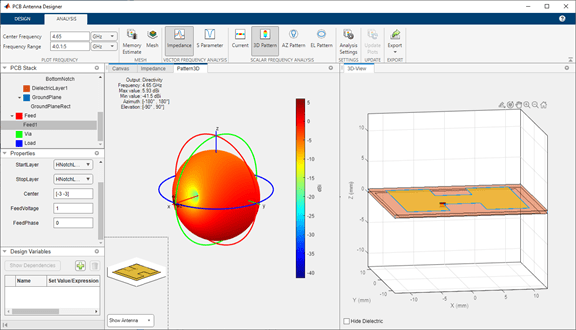

ツールバーの [スカラー周波数解析] セクションから [3D パターン] をクリックし、アンテナの 3 次元遠方界放射パターンをプロットします。この H ノッチ パッチ ユニット素子の指向性は 5.93 dBi です。
プロットの更新

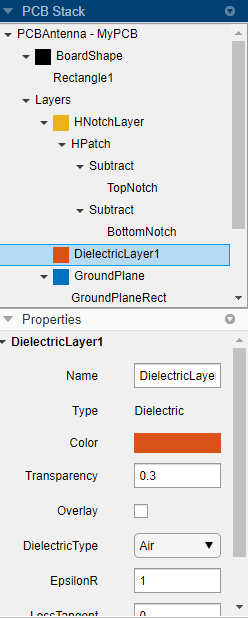

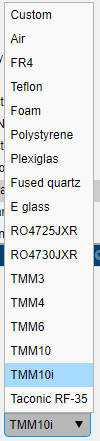

[PCB スタック] ナビゲーション ツリーから DielectricLayer1 を選択し、[プロパティ] ペインで [DielectricType] を TMM10i に設定します。

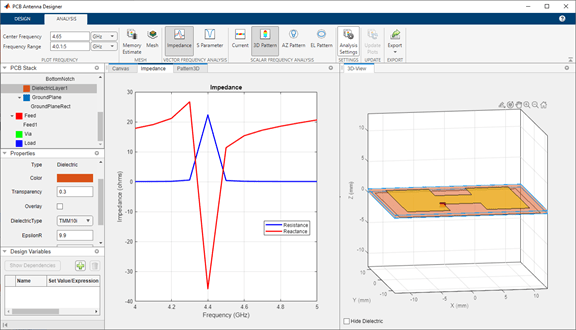

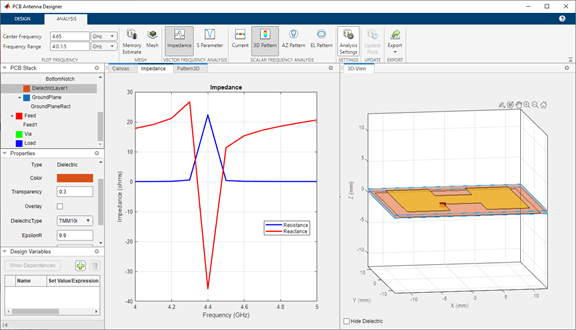

[解析] タブの [更新] セクションで [プロットの更新] をクリックし、解析結果を更新します。インピーダンス プロットは、PCB スタック アンテナが 4.4 GHz で共振することを示しています。
