イメージへのテキストの挿入

R2026a

この例では、入力イメージに色付きのテキストを挿入する方法を示します。

モデル例

Simulink® モデルを開きます。

modelname = 'ex_blkInsertText.slx';
open_system(modelname)

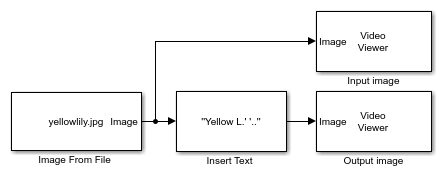

このモデルは、[ファイル名] パラメーターを yellowlily.jpg に設定したImage From Fileブロックを使用して入力イメージを読み取ります。

モデルは、以下のパラメーターに設定したInsert Textブロックを使用して、入力イメージにテキストを挿入します。

• テキスト — 'Yellow Lilly'

• カラー値のソース — Specify via dialog

• カラー値 — [255,255,0]

• 場所のソース — Specify via dialog

• 場所 [x y] — [600,50]

• 不透明度 — 1

• フォント フェース — Roboto-Regular

• フォント サイズ (ポイント) — 100

モデルのシミュレーション

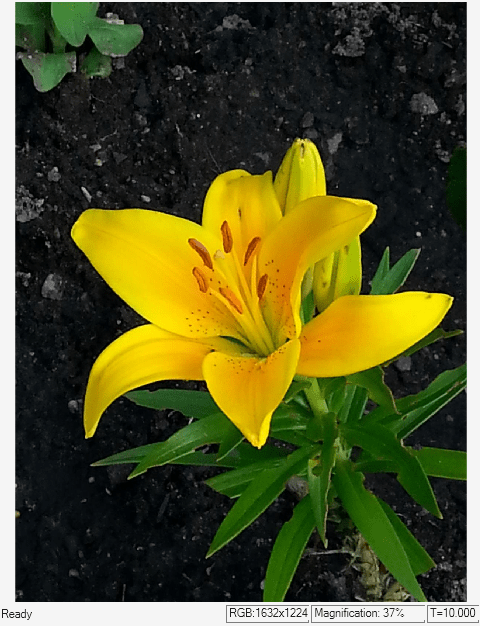

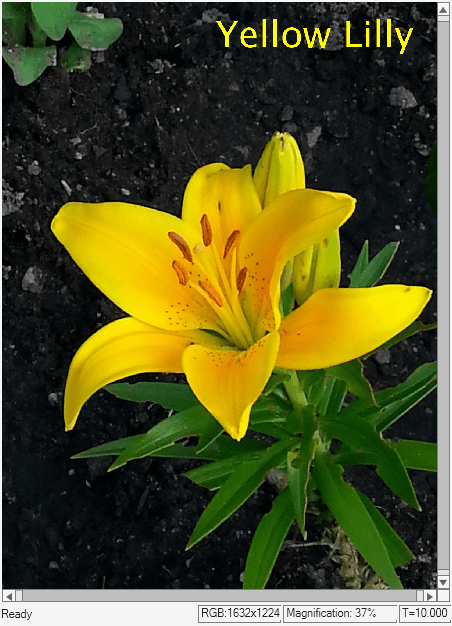

モデルを実行します。モデルは、Video Viewerブロックを使用して、元の入力イメージと黄色い太字のテキストを挿入した出力イメージの両方を表示します。

sim(modelname);
