MATLAB ワークスペースからのビデオのインポート

この例では次を使用します。

この例は、Video From Workspace ブロックを使用して、MATLAB から Simulink のワークスペースにビデオをインポートする方法を示しています。

MATLAB ワークスペースにビデオデータを読み込みます。

load('videosignal.mat')

Simulink モデルを開きます。

modelname='ex_blkvideofromworkspace.slx';
open_system(modelname);

モデルは MATLAB ワークスペースからビデオデータを読み取ります。Video From Workspace ブロックの Form output after final value by パラメーターを Holding final value に設定します。このパラメーター設定は、すべてのフレームを生成した後、ビデオの最後のフレームで繰り返します。

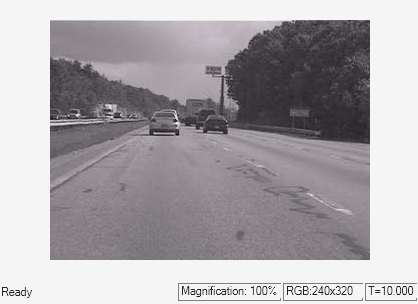

モデルをシミュレートし、Video Viewer ブロックを使用して、インポートされたビデオ信号を表示します。

sim(modelname);
