アナログシステム
R2025bTI’s C2000™マイクロコントローラーで利用可能な ADC 、CMPSS、DAC などのアナログ ペリフェラルを使用して Simulink® モデルを作成します。モデル コンフィギュレーション パラメーターを使用して、サポートされているターゲット ハードウェアとのインターフェイスを作成するように Simulink モデルを構成します。Hardware Mapping ツールを使用して、モデル内のタスクとペリフェラルをハードウェアボード構成にマップできます。ブロックはプロセッサ固有であり、すべての TI’s C2000マイクロコントローラーで使用できるわけではありません。
ブロック
 | ADC Type 0 | アナログ-デジタルコンバータ（ADC） |
 | ADC Type 1-2 | アナログ-デジタルコンバータ（ADC） |
 | ADC Type 3-5 | ADCを構成してアナログピンをサンプリングし、デジタルデータを出力する |
 | C2802x/C2803x/C2806x/F28M3x AnalogIO Input | アナログ入力のピン、サンプル時間、データ型を設定する |
 | C2802x/C2803x/C2806x/F28M3x AnalogIO Output | 特定のピンにアナログ信号を出力するようにアナログIOを構成する |
 | F2807x/F2837xD/F2837xS/F28004x/F2838x/F2800xx CMPSS | Compare two input voltages on comparator pins |
 | C2802x/C2803x/C2806x/F28M3x COMP | Compare two input voltages on comparator pins |
 | F2807x/F2837xD/F2837xS/F28004x/F28003x/F2838x DAC | Configures the DAC to generate an analog output on the specified DAC channel A/B/C (12-bit) |
関数
c2000setup | C2000 マイクロコントローラー Blockset ハードウェア設定インターフェースを起動します。 (R2023a 以降) |
ツール
| Hardware Mapping | モデル内のタスクとペリフェラルをハードウェアボード構成にマッピングする (R2022b 以降) |
モデル設定
トピック
- Examples Supporting Texas Instruments C2000 Processors
C2000™ Microcontroller Blockset reference examples that are supported for each processor family.
- Configuring Acquisition Window Width for ADC Blocks
ADC blocks take a signal from an analog source and measure it with a digital device.
- Enhance Code Execution Speed in TI C2000 Simulink Applications
Optimize code for efficient execution.
- Implement Signal Routing Using C2000 Crossbar (X-BAR)
Overview of crossbar (X-BAR) in C2000 blockset.
- Exploring TI C2000 Toolchain Options
Utilize TI C2000 toolchains like COFF ABI, EABI, and ARM® to generate code.
注目の例
ADC割り込みを使用したADC-PWM同期
この例では、 ADCブロックを使用してアナログ電圧をサンプリングし、PWM ブロックを使用してパルス波形を生成する方法を示します。この例では、Hardware Interrupt ブロックを使用して、PWM デューティ サイクルの変化を電圧のアナログからデジタルへの変換と同期させる方法も示します。生成されたコードでは、 ADC入力の電圧の変化によって PWM 出力のデューティ サイクルが変化します。PWM波形の周期は一定のままです。

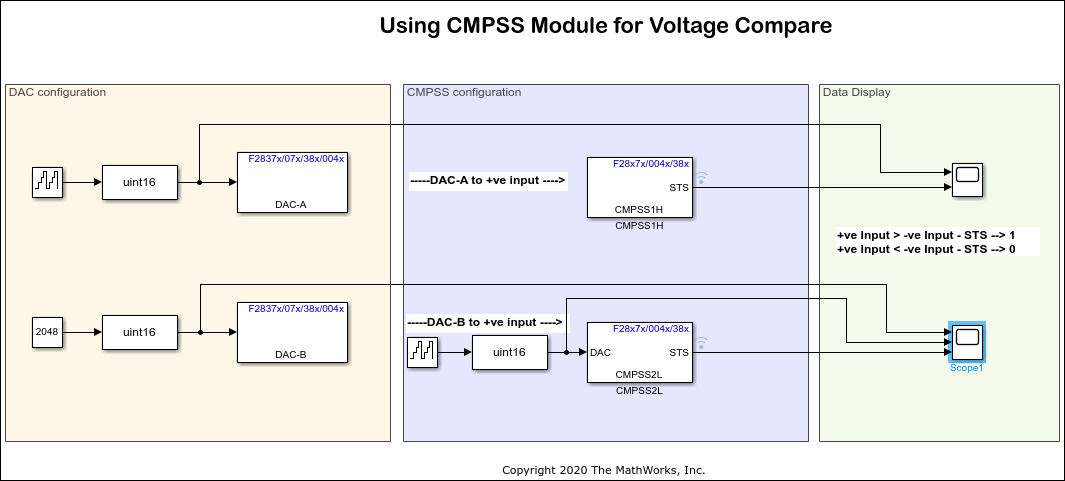

Using Comparator Subsystem (CMPSS) for Voltage Compare
Use the Comparator Subsystem (CMPSS) to compare the analog voltage signals for Texas Instruments™ C2000™ processors and monitor the status output. Using this example, you can:
非同期スケジューリング
この例では、Texas Instruments™ C28x™ ペリフェラルと Hardware Interrupt ブロックを使用して、Simulink ® 関数呼び出しサブシステムのリアルタイム実行を非同期方式で制御する方法を示します。
Implement Crossbar (X-BARs) Functionality with C2000 Microcontroller Blockset
Use the Input, Output and ePWM X-BARs available on some of the TI® processors using C2000™ Microcontroller Blockset.
