ADC Type 0

アナログ-デジタルコンバータ（ADC）

このページをすべて展開する
  • C281x ADC block

ライブラリ:
C2000 Microcontroller Blockset / C281x

説明

C281x ADCブロックは、選択されたADC入力ピンに接続された信号のアナログ - デジタル変換を実行するように C281x ADCを構成します。ADCブロックは、アナログ入力信号を表すデジタル値を出力し、変換された値をデジタル信号プロセッサの結果レジスタに格納します。このブロックを使用して、信号発生器、周波数発生器、オーディオ デバイスなどの外部ソースからのアナログ信号をキャプチャしてデジタル化します。

例

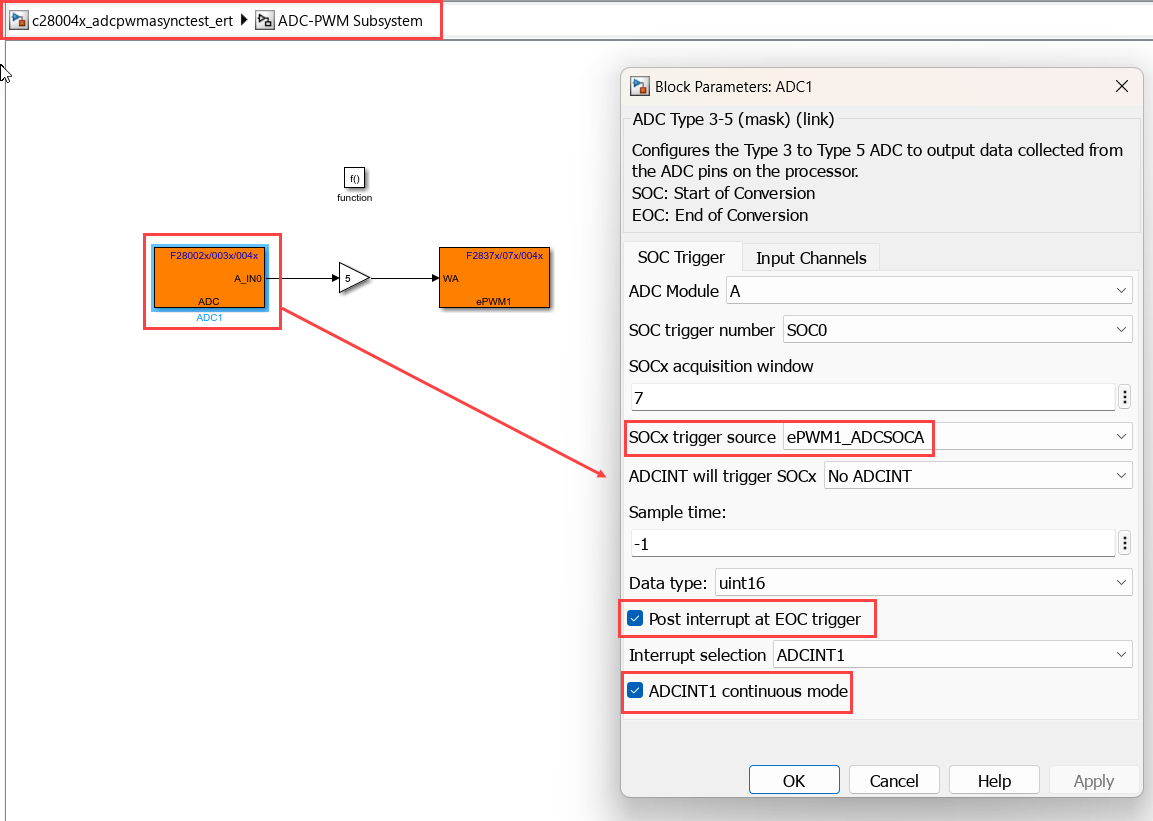

ADC割り込みを使用したADC-PWM同期

ADC割り込みを使用したADC-PWM同期

この例では、 ADCブロックを使用してアナログ電圧をサンプリングし、PWM ブロックを使用してパルス波形を生成する方法を示します。この例では、Hardware Interrupt ブロックを使用して、PWM デューティ サイクルの変化を電圧のアナログからデジタルへの変換と同期させる方法も示します。生成されたコードでは、 ADC入力の電圧の変化によって PWM 出力のデューティ サイクルが変化します。PWM波形の周期は一定のままです。

端子

出力

すべて展開する

C281x ADCの出力は、uint16 値のベクトルです。C281x ADC は12 ビット コンバータであるため、出力値の範囲は 0 ～ 4095 になります。

データ型:

パラメーター

すべて展開する

ADC制御

使用する DSP モジュールを指定します。

  • A — モジュール A のADCチャネル(ADCINA0 ～ ADCINA7) を表示します。

  • B — モジュール B のADCチャネル(ADCINB0 ～ ADCINB7) を表示します。

  • A and B — モジュールAとBの両方のADCチャネルを表示します（ADCINA0～ADCINA7およびADCINB0～ADCINB7）

次に、チェックボックスを使用して、必要なADCチャネルを選択します。

信号に使用するサンプリングのタイプ:

  • Sequential — 選択したチャネルを順番にサンプリングします

  • Simultaneous — モジュールAとBの対応するチャネルを同時にサンプリングします

変換をトリガーする信号の種類を指定します。

  • Software — ソフトウェアからの信号

  • EVA — イベント マネージャー A からの信号 (モジュール A のみ)

  • EVB — イベント マネージャー B からの信号 (モジュール B のみ)

  • External — 外部ハードウェアからの信号

選択したADCチャネル用に変換される連続したサンプル セット間の時間 (秒)。これは結果レジスタから値が読み取られる速度です。このブロックを非同期的に実行するには、サンプル時間を-1に設定し、Post interrupt at the end of conversion ボックスをオンにします。

ADCチャネルの異なるグループに異なるサンプル時間を設定するには、モデルに個別の C281x ADCブロックを追加し、各ブロックに必要なサンプル時間を設定する必要があります。

出力データの日付タイプ。

このチェック ボックスを有効にすると、各変換の終了時に非同期割り込みが送信されます。end of conversion 時に割り込みが送信されます。

入力チャネル

アナログからデジタルへの変換に使用するADCチャネルの数。

各変換番号に関連付ける特定のADCチャネル。

オーバーサンプリング モードでは、特定のADCチャネルの信号を単一の変換シーケンス中に複数回サンプリングできます。オーバーサンプリングするには、複数の変換に同じチャネルを指定します。変換されたサンプルは単一のベクトルとして出力されます。

変換に複数のADCチャネルを使用する場合は、出力ごとに個別のポートを使用し、ブロック上に出力ポートを表示できます。複数のチャネルを使用し、複数の出力ポートを使用しない場合、データは単一のベクトルに出力されます。

詳細

すべて展開する

バージョン履歴

R2016b で導入
