三相同期機 のカスタマイズ

モデルを開く

この例では、同期機 (SM) のカスタム Simscape™ 実装を説明します。SM のソース コードを表示するには、Synchronous Machine ブロックをダブルクリックし、ハイパーリンク [ソース コード] をクリックします。

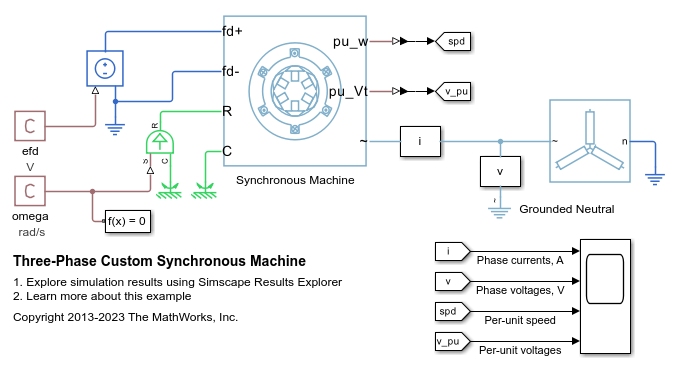

このテスト回路は、発電機として使用される Synchronous Machine を示し、フィールドには一定の電圧が適用され、回転子は一定速度で回転します。モデル全体は、周期的定常状態で起動し、500MW の負荷を供給するように初期化されています。

モデル

リアルタイム シミュレーションの結果

この例は、以下のプラットフォームでテストされました。

  • Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。

  • 3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。

Simscape のローカル ソルバーを使用することで、このモデルを 50 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
