DC モーター制御

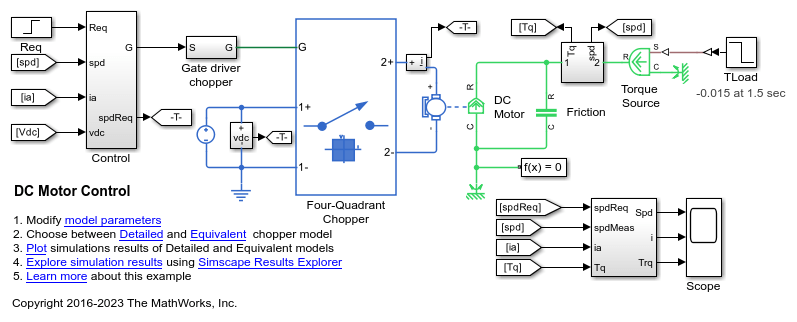

この例では、DC モーターのカスケード速度制御構造を説明します。DC モーターに電力を供給するために、PWM 制御の 4 象限チョッパーが使用されます。Control サブシステムには、外側の速度制御ループ、内側の電流制御ループ、および PWM 生成が含まれています。合計シミュレーション時間 (t) は 4 秒です。t = 1.5 秒で負荷トルクが増加します。t = 2.5 秒で基準速度が 1000 rpm から 2000 rpm に変化します。

モデル

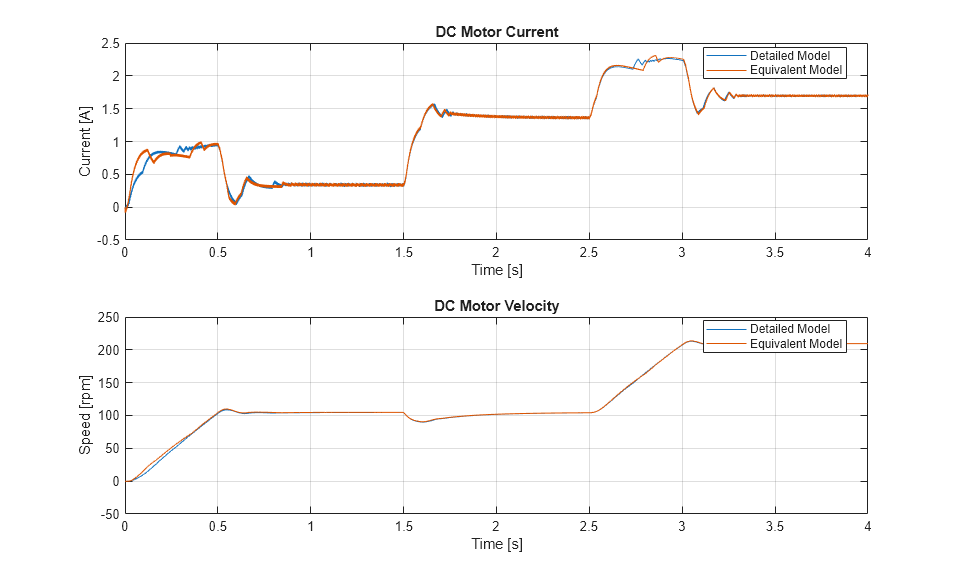

リアルタイム シミュレーションの結果

この例は、Intel® 3.5 GHz i7 マルチコア CPU を搭載した Speedgoat Performance リアルタイム ターゲット マシンでテストされました。このモデルは、50 マイクロ秒のステップ サイズでリアル タイム実行できます。
