DC モーター制御 (RST)
この例では、DC モーターの RST 速度制御構造を説明します。DC モーターに電力を供給するために、PWM 制御の 4 象限チョッパーが使用されます。Control サブシステムには、制御区間 30 の RST コントローラーと PWM 生成が含まれています。センサーは、回転子の速度を 5 ms の遅延で測定します。合計シミュレーション時間 (t) は 4 秒です。t = 1.5 秒で負荷トルクが増加します。t = 2.5 秒で基準速度が 1000 rpm から 2000 rpm に変化します。

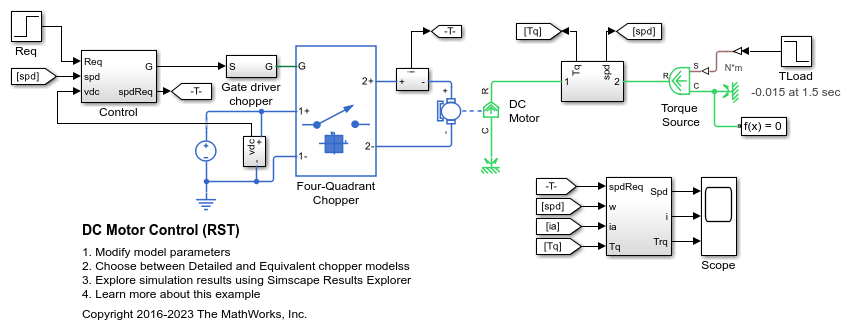

モデル
リアルタイム シミュレーションの結果
この例は、以下のプラットフォームでテストされました。
Intel® 3.5 GHz i7 マルチコア CPU と 4 GB の RAM を搭載した Speedgoat™ Performance リアルタイム ターゲット マシン。
3.5 GHz の Intel® Core XEON E3-1275v3 と 4 GB の RAM を搭載した dSPACE® SCALEXIO LabBox。
Simscape のローカル ソルバーを使用することで、このモデルを 20 マイクロ秒のステップ サイズでリアルタイム実行できます。サンプル レートが小さい場合、コールド キャッシュが原因で、最初のタスク実行中にタスク オーバーランが発生する可能性があります。このオーバーランを回避するには、選択したプラットフォームがこれらのオプションをサポートしている場合、タスク オーバーランの数を制限するか、リアルタイム アプリケーションの起動フェーズにおいてタスクのオーバーラン許容回数を制限するか、周期タスクのサンプル時間を延長することで、起動時の動作を緩和できます。
参考
DC Motor | Four-Quadrant Chopper | RST Controller
