開放端の巻線をもつ三相 PMSM の速度の制御

R2025a 以降

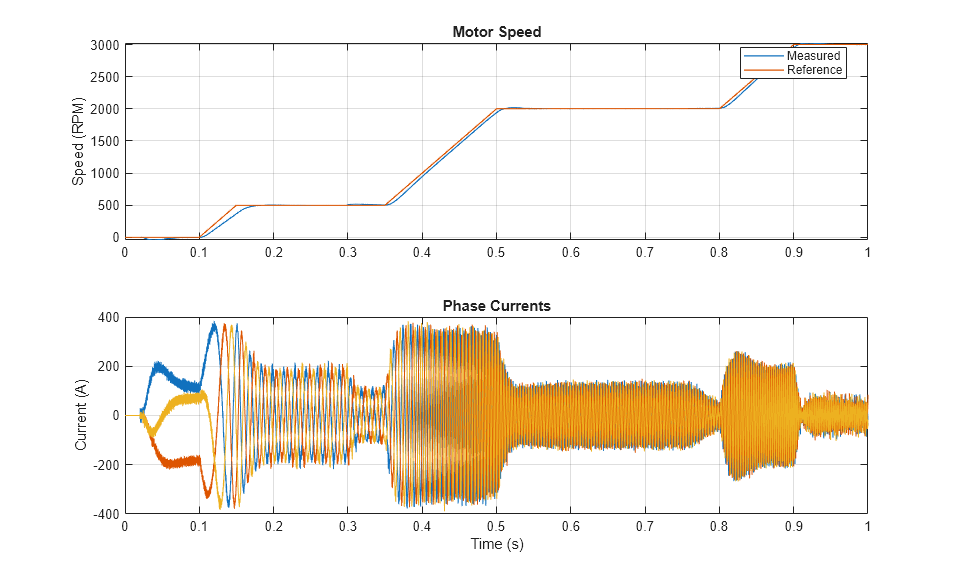

この例では、開放端の巻線をもつ埋込永久磁石同期機 (IPMSM) において、回転子の角速度を制御する方法を説明します。高圧バッテリーは、2 台の制御された三相コンバーターを通して IPMSM に電力を供給します。IPMSM は、負荷に応じてモーターモードと発電機モードの両方で動作します。理想的なトルク源が負荷を提供します。Scopes サブシステムには、シミュレーション結果を確認できるスコープが含まれています。Control サブシステムには、PI ベースのベクトル制御構造が含まれています。1 秒間のシミュレーション中、角速度要求は 0 rpm、500 rpm、2000 rpm、3000 rpm になります。
