空間ベクトル変調器による非同期機の直接トルク制御

この例では、空間ベクトル変調器で直接トルク制御法を使用して非同期機 (ASM) を制御する方法を説明します。PI ベースの速度コントローラーはトルクの指令値を与えます。直接トルク コントローラーは、空間ベクトル変調器に必要な基準電圧を生成します。DC 電圧源は、制御された平均値電圧源コンバーターを通して ASM に電力を供給します。

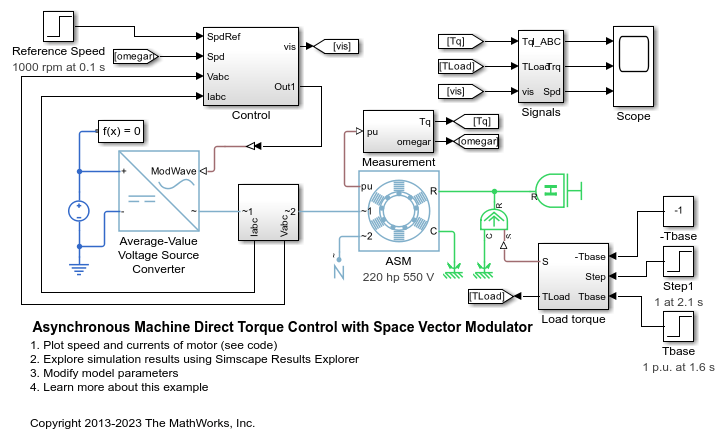

モデル

Simscape ログからのシミュレーション結果

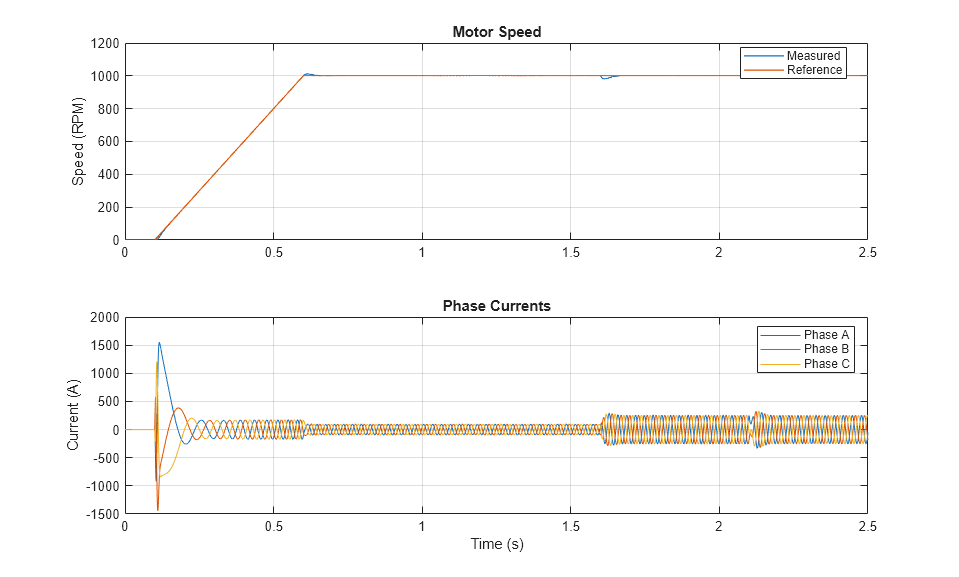

以下のプロットは、テストで要求された速度と測定された速度、および電気駆動システムの相電流を示しています。
