Signal Editor の Inputs ブロックを使用したハーネスモデルのシミュレート

スクリプトを開く

この例では、Signal Editor の Inputs ブロックを使用してテストハーネスモデルをシミュレートすることにより、モデルカバレッジレポートを生成する方法を説明します。Signal Editor ダイアログボックスでアクティブなシナリオを選択することにより、単一のテストケースまたは反例をシミュレートできます。詳細については、Signal Editor の Inputs ブロックを使用したハーネスモデルのシミュレートを参照してください。

すべてのテストケースをシミュレートし、それらを 1 つにまとめたモデルカバレッジを測定するには、cvsim または parsim コマンドを使用します。

この例では、Signal Editor をハーネスソースとして選択することにより、ハーネスモデルを生成します。Signal Editor のシナリオは、テストケースまたは反例に関連付けられている信号ソースで構成されます。そのため、1 つにまとめたモデルカバレッジレポートを生成するには、関数 cvsim または parsim を使用して、すべてのシナリオをシミュレートします。

1.モデルを開いてハーネスオプションを構成

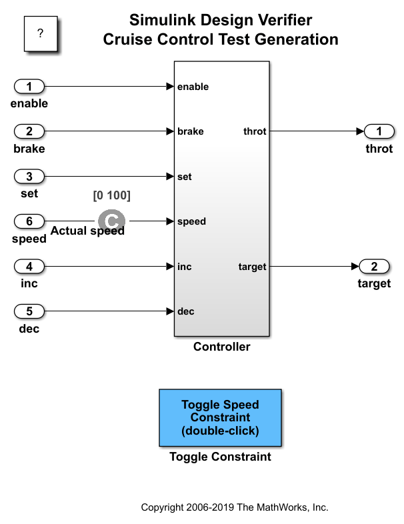

sldvharnessopts オプションを使用して、sldvdemo_cruise_control モデルのハーネスモデルを作成します。HarnessSource オプションを Signal Editor に設定します。

model = 'sldvdemo_cruise_control';
open_system(model);
opts = sldvoptions;
opts.Mode = 'TestGeneration';
opts.SaveHarnessModel = 'on';
opts.HarnessSource = 'Signal Editor';
opts.HarnessModelFileName = 'sldvdemo_cruise_control_harness';
opts.SaveReport = 'off';

2.テストケースの生成

関数 sldvrun および sldvoptions を使用してモデルを解析します。

sldvrun('sldvdemo_cruise_control', opts);
save_system('sldvdemo_cruise_control_harness');

28-Jan-2025 14:45:20
Checking compatibility for test generation: model 'sldvdemo_cruise_control'
Compiling model...done
Building model representation...done

28-Jan-2025 14:45:26

'sldvdemo_cruise_control' is compatible for test generation with Simulink Design Verifier.

Generating tests using model representation from 28-Jan-2025 14:45:26...

........................
28-Jan-2025 14:46:23

Completed normally.

Generating output files:

    Harness model:
    C:\Users\user\OneDrive - MathWorks\Documents\MATLAB\ExampleManager\user.BdocJan.j2834914\sldv-ex99648832\sldv_output\sldvdemo_cruise_control\sldvdemo_cruise_control_harness.slx

28-Jan-2025 14:46:28
Results generation completed.

    Data file:
    C:\Users\user\OneDrive - MathWorks\Documents\MATLAB\ExampleManager\user.BdocJan.j2834914\sldv-ex99648832\sldv_output\sldvdemo_cruise_control\sldvdemo_cruise_control_sldvdata.mat

3.1 つにまとめたモデルカバレッジレポートの生成

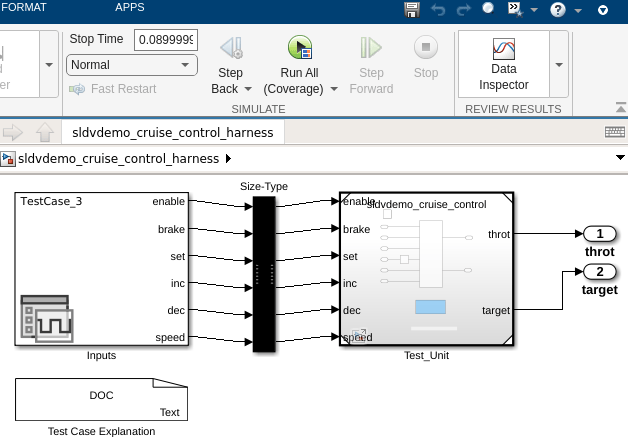

Simulink Design Verifier は、Signal Editor のハーネスを複数のシミュレーションモードで自動的に構成します。生成されたテストケースをシミュレートし、Test Unit のカバレッジを収集するには、[シミュレーション] ツールストリップメニューの [すべて実行 (カバレッジ)] ボタンをクリックします。

あるいは、解析によってハーネスモデルが生成されたら、関数 cvtest および cvsim を使用する次のコードを使用して、1 つにまとめたモデルカバレッジレポートを生成できます。

signalEditorBlock = 'sldvdemo_cruise_control_harness/Inputs';
numOfScenarios = str2double(get_param(signalEditorBlock,'NumberOfScenarios'));
harnessModel = 'sldvdemo_cruise_control_harness';
test = cvtest(harnessModel);
test.modelRefSettings.enable = 'On';
test.modelRefSettings.excludeTopModel = 1;
covData = [];
for id = 1:numOfScenarios
set_param(signalEditorBlock,'ActiveScenario',id);
aCovData = cvsim(harnessModel);
if isempty(covData)
covData = aCovData;
else
covData = covData + aCovData;
end
end
save_system('sldvdemo_cruise_control_harness');
cvhtml('Coverage_Harness',covData);

オプションで、関数 parsim を使用する次のコードを使用して、1 つにまとめたモデルカバレッジレポートを生成することもできます。

signalEditorBlock = 'sldvdemo_cruise_control_harness/Inputs';
numOfScenarios = str2double(get_param(signalEditorBlock,'NumberOfScenarios'));
harnessModel = 'sldvdemo_cruise_control_harness';

simIn  = Simulink.SimulationInput.empty(0,numOfScenarios);
for id = 1:numOfScenarios
    simIn(id) = Simulink.SimulationInput(harnessModel);
    simIn(id) = simIn(id).setBlockParameter(signalEditorBlock,'ActiveScenario', id);
    simIn(id) = simIn(id).setModelParameter('CovEnable', 'on');
    simIn(id) = simIn(id).setModelParameter('CovSaveSingleToWorkspaceVar', 'on');
end

simOut = parsim(simIn);
cvhtml('Coverage_Harness',simOut.covdata);

[28-Jan-2025 14:46:35] Checking for availability of parallel pool...
Starting parallel pool (parpool) using the 'Processes' profile ...
28-Jan-2025 14:47:48: Job Running. Waiting for parallel pool workers to connect ...
Connected to parallel pool with 8 workers.
[28-Jan-2025 14:48:07] Starting Simulink on parallel workers...
[28-Jan-2025 14:48:44] Configuring simulation cache folder on parallel workers...
[28-Jan-2025 14:48:45] Loading model on parallel workers...
[28-Jan-2025 14:50:25] Running simulations...
[28-Jan-2025 14:51:00] Completed 1 of 3 simulation runs
[28-Jan-2025 14:51:00] Received simulation output (size: 7.48 KB) for run 1 from parallel worker.
[28-Jan-2025 14:51:00] Completed 2 of 3 simulation runs
[28-Jan-2025 14:51:00] Received simulation output (size: 13.48 KB) for run 2 from parallel worker.
[28-Jan-2025 14:51:00] Completed 3 of 3 simulation runs
[28-Jan-2025 14:51:00] Received simulation output (size: 13.48 KB) for run 3 from parallel worker.
[28-Jan-2025 14:51:00] Cleaning up parallel workers...

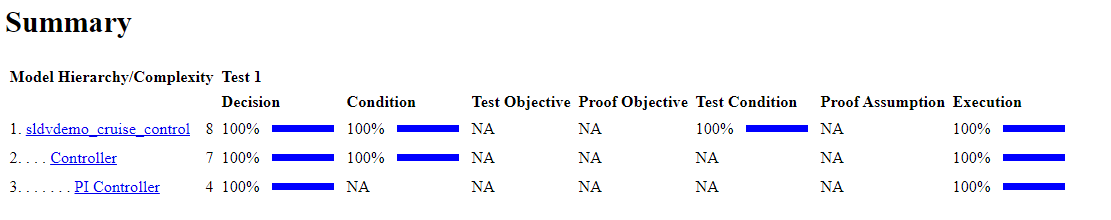

カバレッジレポートには、sldvdemo_cruise_control_model のすべてのテストケースをシミュレートすることにより、100% のカバレッジが達成されたことが示されます。

5.クリーンアップ

% To complete this example, close the models.
close_system('sldvdemo_cruise_control_harness', 0);
close_system('sldvdemo_cruise_control', 0);
