プロジェクトのアップグレードを使用した互換性の問題のチェックおよび Simulink モデルのアップグレード

この例では、プロジェクトのアップグレードツールを使用してすべてのモデルをアップグレードし、プロジェクト内の互換性の問題をチェックする方法を示します。

例を開いてサンプルプロジェクトをダウンロードします。

The MATLAB desktop shows the Project panel with the project open on the left, the Project toolstrip on top, the Command Window in the middle, and the Project Issues panel on the right.

プロジェクトのアップグレードツールを開く

[プロジェクト] タブの [ツール] ギャラリーで [プロジェクトのアップグレード] をクリックします。このツールは、インターフェイスを開く前にプロジェクトの依存関係の分析を実行し、プロジェクト内に不足しているファイルがある場合はそのことを通知します。

Upgrade Project tool shows a toolstrip on top with the mouse cursor pointing to the Upgrade button and the Files list below.

アップグレードチェックの実行

プロジェクト内のすべての Simulink® モデルとライブラリ、および MATLAB® コードに対してすべてのアップグレードチェックを実行するには、[アップグレード] をクリックします。

Simulink モデルおよびライブラリの場合、ツールは修正を適用し、モデルファイルを現在の MATLAB リリースに自動的にアップグレードします。
MATLAB ファイルの場合、ツールは現在の MATLAB リリースとの互換性の問題のみをチェックします。

修正を自動的に適用せずにアップグレードチェックを実行する場合は、代わりに [アップグレード]、[解析] を選択します。ツールでチェックが実行され、修正が推奨されます。

既定では、プロジェクトのアップグレードツールはプロジェクト内のすべてのファイルに対してすべてのアップグレードチェックを実行します。アップグレードするファイルおよび実行するチェックを指定する場合は、[ファイル] タブと [チェック] タブで選択を調整します。必要なすべての依存関係がファイルの選択に含まれていない場合、ツールからそのことが通知されます。

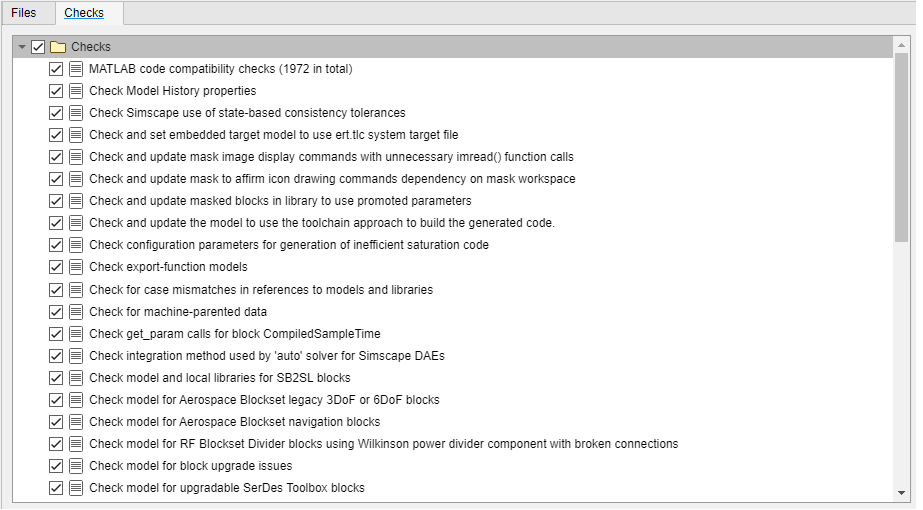

The Checks tab lists all the available checks.

アップグレード結果の理解

チェックの実行後、プロジェクトのアップグレードツールはアップグレード解析結果をレポートで返します。レポートには、ステータスが [パス]、[パス (修正あり)]、または [注意点] のチェックの数の要約が示されます。既定では、[ファイル] ペインには、ステータスが [注意点] または [パス (修正あり)] のすべてのファイルが表示されます。すべてのファイルのアップグレード結果を表示するには、代わりに [すべてのファイル] と [すべての結果] を選択します。

ステータスが [注意点] のチェックがある場合に修正して再実行するには、次の手順に従います。

1. [詳細] ペインで、推奨されている修正を調べます。

2. 修正を適用した後、チェックを選択して [チェックの再実行] をクリックしてチェックを再実行します。

アップグレードの結果と適用された修正を理解するには、次の手順に従います。

1. 特定のファイルに対して実行された特定のチェックの詳細を検査します。[ファイル] ペインでファイルを選択し、[チェック名] 列でチェックを選択します。次に、[詳細] ペインで詳細を検証します。

このレポート例では、プロジェクトのアップグレードツールは、ファイル圧縮をオフにして AnalogControl.slx ファイルに修正を適用しました。ツールは [SLX ファイル圧縮をオフにする] チェックを再度実行して、修正後にそのファイルがパスしたことを確認しました。

Upgrade Project tool shows a summary of the checks status in the center, the Files pane on the left and the Details pane on the right.

2. プロジェクトがソース管理下にある場合は、プロジェクトのアップグレードツールで適用された修正を調べることができます。アップグレード前後の相違を確認するには、ファイルを選択し、[変更を表示] をクリックします。比較レポートが開きます。

ライブラリのアップグレード

プロジェクトでは、複数のライブラリに対してすべてのアップグレードチェックが自動的に実行されます。それにはブロック線図の更新操作を必要とするチェックも含まれます。

ライブラリ自体に対してブロック線図の更新操作を必要とするチェックを実行することはできません。代わりに、プロジェクトのアップグレードツールは、ライブラリブロックを使用するモデルに対してブロック線図の更新チェックを実行します。使用されているライブラリブロックについては、プロジェクトのアップグレードツールは、ブロック線図の更新チェックを含むすべてのチェックを自動的に実行し、ライブラリ内のブロックをアップグレードします。

プロジェクトモデルでライブラリブロックが使用されていない場合は、チェック [ライブラリブロックでブロック線図の更新が必要となるチェックの実行] が要注意としてマークされます。チェックを選択します。[詳細] ペインに Unable to upgrade blocks unused by a model というメッセージが表示されます。

使用されていないライブラリブロックをアップグレードするには、モデル内のブロックを一時的に使用してからアップグレードします。
転送テーブルを使用するライブラリブロックをアップグレードする場合は、アップグレード前にライブラリリンクを無効にしてモデルを保存します。その後、保存したモデルをアップグレードし、リンクを復元します。

同じライブラリブロックが複数のモデルで使用されていることがあります。リンク付きライブラリブロックは、周囲のモデルからデータ型やサンプルレートなどの属性を継承します。ブロックの動作は、ブロックが使用されるコンテキストによって異なる可能性があります。これにより、ブロック線図の更新チェックでアップグレードの競合が生じることがあります。

異なるモデルで同じライブラリブロックに対して異なるアップグレードが必要な場合は、選択したチェックの [詳細] ペインを調べます。保存するアップグレードを確認して選択するには、[3-way マージを開く] をクリックします。

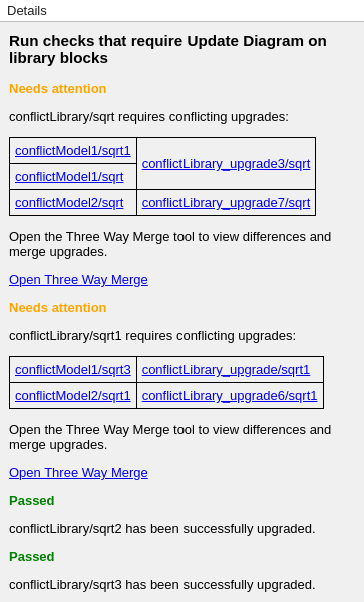

Details pane shows the checks that require Update Diagram on library blocks.
