Polynomial

入力値に対する多項式係数を評価する

• ライブラリ:

• Simulink / Math Operations

•

×

説明

Polynomial ブロックは入力 u について、各タイム ステップで P(u) を評価します。MATLAB^® polyval コマンドによって受け入れられる形式の多項式係数のセットを定義します。

端子

入力

Port_1 — 入力信号

実数のスカラーまたはベクトル

評価する点での多項式 P(u) の値。

データ型: single | double

出力

Port_1 — 評価された多項式の値

実数のスカラーまたはベクトル

入力信号で評価された多項式 P(u) の値。

データ型: single | double

パラメーター

多項式係数 — 評価する多項式の係数

[ +2.081618890e-019, -1.441693666e-014, +4.719686976e-010, -8.536869453e-006, +1.621573104e-001, -8.087801117e+001 ] (既定値) | 実数配列

MATLAB polyval 形式で多項式係数を指定します。最初の係数は x^N と対応し、残りの係数は降順の x に対応します。最後の係数は多項式の定数を表します。

プログラムでの使用

ブロック パラメーター: coefs

タイプ: 実数配列

既定の設定: [ +2.081618890e-019, -1.441693666e-014, +4.719686976e-010, -8.536869453e-006, +1.621573104e-001, -8.087801117e+001 ]

モデルの例

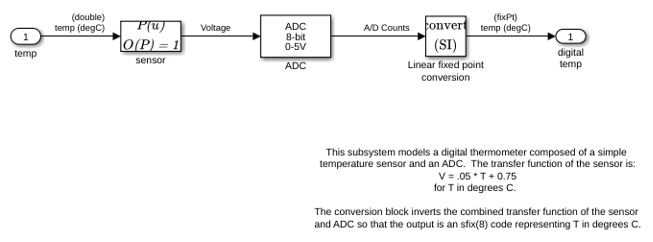

Polynomial ブロックを使用した Digital Thermometer のモデル化

この例では、ex_sldemo_boiler モデルで Polynomial ブロックを使用する方法を示します。

モデルを開く

ブロックの特性

データ型	double | single
直接フィードスルー	はい
多次元信号	いいえ
可変サイズの信号	いいえ
ゼロクロッシング検出	いいえ

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

PLC コード生成
Simulink® PLC Coder™ を使用して構造化テキスト コードを生成します。

参考

トピック

• polyval

R2006a より前に導入
