First-Order Hold (旧式)

1 次サンプル アンド ホールドを実装

•

×

ライブラリ:
Simulink / Discrete

説明

メモ

連続信号から離散信号への変換では First-Order Hold は推奨されません。代わりに Zero-Order Hold を使用してください。

First-Order Hold ブロックは、指定されたサンプリング間隔で動作する 1 次サンプル アンド ホールドを実装します。

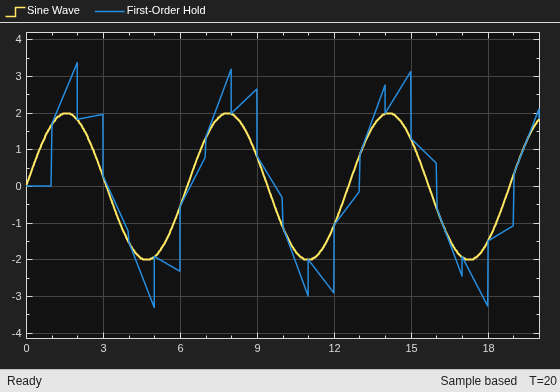

次の図は、Sine Wave ブロックと First-Order Hold ブロックの出力を比較したものです。

例

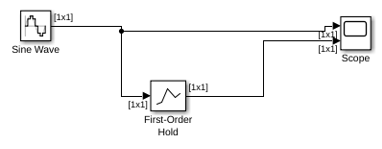

正弦波の 1 次サンプル アンド ホールド

この例では、First-Order Hold ブロックを使用して正弦波信号の 1 次サンプル アンド ホールドを実行する方法を示します。

端子

入力

Port_1 — 入力信号

スカラー | ベクトル | 行列

入力信号。スカラー、ベクトルまたは行列として指定します。

データ型: double

出力

Port_1 — 1 次サンプル アンド ホールド

スカラー | ベクトル | 行列

入力信号に適用される 1 次サンプル アンド ホールド。

データ型: double

パラメーター

サンプル時間 — サンプルの時間間隔。

1 (既定値) | スカラー | ベクトル

サンプルの時間間隔。詳細については、サンプル時間の指定を参照してください。

プログラムでの使用

ブロック パラメーター: Ts

型: 文字ベクトル

値: スカラー | ベクトル

既定の設定: '1'

ブロックの特性

データ型	double
直達	いいえ
多次元信号	いいえ
可変サイズの信号	いいえ
ゼロクロッシング検出	いいえ

拡張機能

C/C++ コード生成

Simulink® Coder™ を使用して C および C++ コードを生成します。

量産コードには推奨されません。組み込みシステムでよく見られる速度とメモリに関するリソースの制限と制約に関連します。生成されたコードにはメモリの動的な割り当てと解放、再帰、メモリ オーバーヘッドの増加、および広範囲で変化する実行時間が含まれることがあります。リソースが十分な環境ではコードが機能的に有効で全般的に許容できても、小規模な組み込みターゲットではそのコードをサポートできないことはよくあります。通常、ブロックは量産コードに適する方向に展開します。このため、量産コードに適したブロックはそのままにしておきます。

バージョン履歴

R2006a より前に導入

参考

First Order Hold

トピック

• サンプル時間とは
