配列を使用したリチウムイオン電池パックと故障

この例では、直列に接続された複数のセルで構成される電池パックのシミュレート方法を説明します。また、セルの 1 つに故障を発生させて、電池のパフォーマンスとセルの温度への影響を確認する方法についても説明します。電池パックは、配列を使用してセルのモデルを直列接続することによって、Simscape™ 言語でモデル化されます。故障状態のセルにさまざまなパラメーターを定義することによって、故障を表すことができます。

コンポーネントの配列

Simscape 言語では、for ループを使用してコンポーネントの配列を宣言することができます。for ループを使用してメンバー コンポーネント間の接続を指定することも可能です。たとえば、複数の電池を宣言し、それらを互いに接続することができます。詳細については、Case Study — Battery Pack with Fault Using Arraysを参照してください。

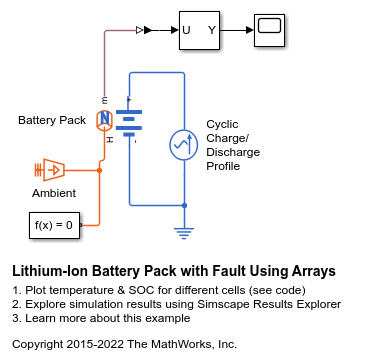

モデル

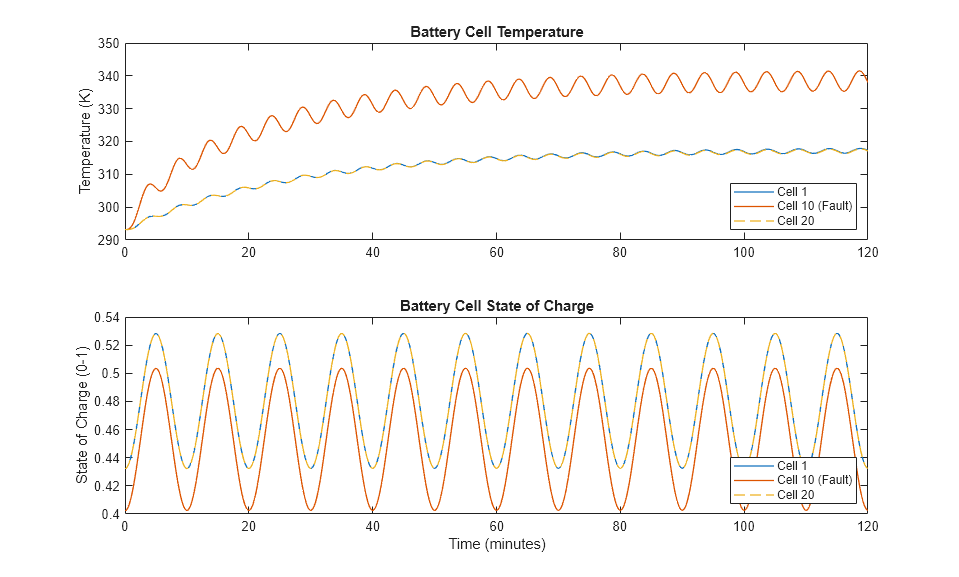

Simscape ログからのシミュレーション結果
