isinterior

polyshape の内側にあるクエリ点

構文

TFin = isinterior(polyin,x,y)

TFin = isinterior(polyin,P)

[TFin,TFon] = isinterior(___)

説明

TFin = isinterior(polyin,x,y) は logical ベクトルを返します。このベクトルの要素は、ベクトル x および y の対応する x 座標および y 座標が polyshape の内側にある場合に 1 (true) となります。点が polyshape の内側にあると判別されるのは、点が固体領域内か、いずれかの境界上にある場合です。

TFin = isinterior(polyin,P) は 2 列の行列 P のクエリ点を表します。P の 1 列目にはクエリ点の x 座標が含まれ、2 列目には対応する y 座標が含まれます。

[TFin,TFon] = isinterior(___) は、前述の構文のいずれかについて、追加の logical ベクトルを返します。TFon の要素は、対応するクエリ点が polyin の境界上にある場合に 1 となります。

例

多角形の内側にあるクエリ点

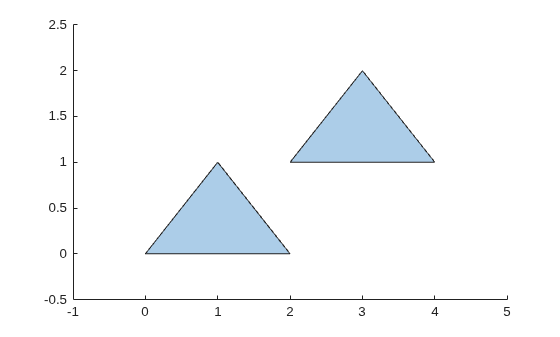

2 つの固体領域をもつ多角形を作成します。

x1 = [0 1 2];
y1 = [0 1 0];
x2 = [2 3 4];
y2 = [1 2 1];
polyin = polyshape({x1,x2},{y1,y2});
plot(polyin)
hold on

3 つの点を定義し、多角形の内側にあるかどうかを判別します。

x = [1 2.5 3];
y = [0.25 0 1.5];
TFin = isinterior(polyin,x,y)

TFin = 3×1 logical array

   1
   0
   1

plot(x,y,'r*')

入力引数

polyin — 入力 polyshape

スカラー

入力 polyshape。スカラーとして指定します。

データ型: polyshape

x — x 座標

スカラー | ベクトル

クエリ点の x 座標。スカラーまたはベクトルとして指定します。

データ型: double | single

y — y 座標

スカラー | ベクトル

クエリ点の y 座標。スカラーまたはベクトルとして指定します。

データ型: double | single

P — 2 次元の頂点

2 列の行列

2 次元の頂点。2 列の行列として指定します。P の 1 列目にはクエリ点の x 座標が含まれ、2 列目には y 座標が含まれます。

データ型: double | single

出力引数

TFin — 内側の点のインジケーター

スカラー | ベクトル

内側の点のインジケーター。スカラーまたはベクトルとして返されます。TFin の要素は、対応するクエリ点が入力 polyshape の固体領域内にあるか、境界上にある場合に、1 となります。

データ型: logical

TFon — 境界の点のインジケーター

スカラー | ベクトル

境界の点のインジケーター。スカラーまたはベクトルとして返されます。TFon の要素は、対応するクエリ点が厳密に polyshape の境界上にある場合に 1 となります。

データ型: logical

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

• コード生成用に動的メモリ割り当てを有効にしなければなりません。

• 名前と値のペアはコンパイル時の定数でなければなりません。

バージョン履歴

R2017b で導入

参考

polyshape | boundary
