イベントとリスナーを使用するための手法

例の概要

この例は、2 つのクラスを定義します。

fcneval — 評価機能をもつクラスは、MATLAB^® 式を含み、指定した範囲でこの式を評価します。
fcnview — 表示機能をもつクラスは、fcneval オブジェクトを含み、fcneval に含まれるデータを使用して評価した式の表面グラフを表示します。

このクラスは、2 つのイベントを定義します。

新しい値が MATLAB 関数に対して指定されるときに起こる、クラス定義されたイベント
範囲を含むプロパティが変更されるときに発生するプロパティイベント

次の図は、2 つのオブジェクトの関係を示します。fcnview オブジェクトは、fcneval オブジェクトを含み、このオブジェクトのデータからグラフを作成します。fcnview は、fcneval オブジェクトのデータに変化があると、グラフを変更するために、リスナーを作成します。

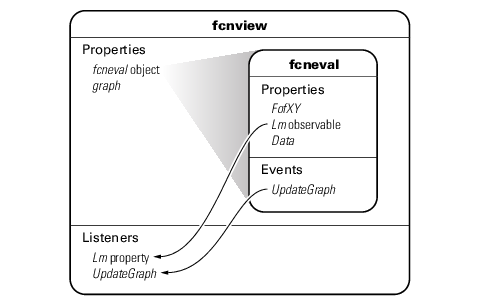

Events and listeners defined for fcneval and fcenview

この例で示した手法

クラス定義内でのイベントの名前付け
notify を呼び出すことによるイベントのトリガー
SetObservable 属性によるプロパティイベントの有効化
クラス定義イベントとプロパティ PostSet イベントに対するリスナーの作成
追加の引数を受け取るリスナーコールバック関数の定義付け
リスナーの有効化と無効化

fcneval クラスのまとめ

fcneval クラスは、2 変数の指定範囲で MATLAB 式を評価します。fcneval は fcnview クラスのオブジェクトが表面としてグラフ化するデータのソースです。fcneval はこの例で使用されているイベントのソースです。クラス定義のリストは、@fcneval/fcneval.m クラスのコードを参照してください。

プロパティ	値	目的
`FofXY`	関数ハンドル	MATLAB 式 (2 変数の関数)
`Lm`	2 要素ベクトル	関数が評価される両変数の範囲。`SetObservable` 属性を `true` に設定すると、プロパティイベントリスナーが有効になります。
`Data`	x、y、および z 行列をもつ構造体	関数を評価した結果のデータ。表面グラフに使用されます。`Dependent` 属性が `true` に設定されると、クエリされたときに保存されたデータがない場合に、`get.Data` メソッドが呼び出されてプロパティ値を決定します。

イベント	トリガーされるとき
`UpdateGraph`	`FofXY` プロパティ関数 set (`set.FofXY`) は、このクラスのオブジェクトに上の MATLAB 式に対して新しい値が指定されると、`notify` メソッドを呼び出します。

メソッド	目的
`fcneval`	クラスコンストラクター。入力は、関数ハンドルと、関数を評価する範囲を指定する 2 要素ベクトルです。
`set.FofXY`	`FofXY` プロパティの関数 set。オブジェクトの作成中など、プロパティ値の設定時に常に呼び出されます。
`set.Lm`	`Lm` プロパティの関数 set。有効な範囲の判定に使用されます。
`get.Data`	`Data` プロパティの関数 get。このメソッドは、クラスメンバーあるいは外部からデータがクエリされると常に `Data` プロパティの値を計算します。
`grid`	データの計算に使用される静的メソッド (`Static` 属性が `true`)。

fcnview クラスのまとめ

fcnview クラスのオブジェクトは、関数表示で作成される 4 つの表面グラフのデータソースとして、fcneval オブジェクトを含んでいます。fcnview は、fcneval オブジェクトに含まれるデータの変更に応答するリスナーとコールバック関数を作成します。クラス定義のリストは、@fcnview/fcnview.m クラスのコードを参照してください。

プロパティ	値	目的
`FcnObject`	`fcneval` オブジェクト	このオブジェクトは、関数グラフの作成に使用するデータを含みます。
`HAxes`	axes ハンドル	`fcnview` オブジェクトの各インスタンスは、サブプロットを含む axes ハンドルを保存します。
`HLUpdateGraph`	`UpdateGraph` イベントに対する `event.listener` オブジェクト	`event.listener` オブジェクトの `Enabled` プロパティを `true` に設定すると、リスナーが有効になり、`false` にするとリスナーが無効になります。
`HLLm`	`Lm` プロパティイベントに対する `event.listener` オブジェクト	`event.listener` オブジェクトの `Enabled` プロパティを `true` に設定すると、リスナーが有効になり、`false` にするとリスナーが無効になります。
`HEnableCm`	uimenu ハンドル	コンテキストメニュー上にあるリスナーを有効にするための項目 (確認した動作の処理に使用します)。
`HDisableCm`	uimenu ハンドル	コンテキストメニュー上にあるリスナーを無効にするための項目 (確認した動作の管理に使用します)。
`HSurface`	surface ハンドル	表面データを更新するイベントコールバックが使用します。

メソッド	目的
`fcnview`	クラスコンストラクター。入力は `fcneval` オブジェクトです。
`createLisn`	`addlistener` を呼び出し、`UpdateGraph` および `Lm` プロパティの `PostSet` リスナーを作成します。
`lims`	Axes の範囲を `fcneval` オブジェクトの `Lm` プロパティの現在値に設定します。イベントハンドラーによって使用されます。
`updateSurfaceData`	新しいオブジェクトを作成せずに表面データを更新します。イベントハンドラーによって使用されます。
`listenUpdateGraph`	`UpdateGraph` イベントに対するコールバック。
`listenLm`	`Lm` プロパティの `PostSet` イベントに対するコールバック。
`delete`	`fcnview` クラスの delete メソッド。
`createViews`	各サブプロットに対して `fcnview` クラスのインスタンスを作成する静的メソッド。リスナーを有効化/無効化するコンテキストメニューを定義し、サブプロットを作成します。

ハンドルクラスから継承されるメソッド

fcneval と fcnview クラスは、handle クラスからメソッドを継承します。次の表は、この例で使用された継承されたメソッドの一覧です。

ハンドルクラスのメソッドは、handle クラスをサブクラス化するときに継承される、すべてのメソッドを一覧表示します。

ハンドルクラスから継承されるメソッド	目的
`addlistener`	特定のイベントに対してリスナーを登録し、イベントが定義するオブジェクトにリスナーを追加します。
`notify`	イベントをトリガーし、すべての登録されたリスナーに通知します。

fcneval と fcnview クラスの使用

この節では、クラスの使用方法について説明します。

2 変数関数の MATLAB 式とその関数を評価する範囲を含む、fcneval クラスのインスタンスを作成します。
fcnview クラスの静的関数 createViews を使用して、関数を表示します。
MATLAB 式または fcneval オブジェクトが含む範囲、および生成されたイベントに応答するすべての fcnview オブジェクトを変更します。

2 つの引数 (無名関数と 2 要素の単調増加するベクトル) と共にそのコンストラクターを呼び出すことによって、fcneval オブジェクトを作成します。以下に例を示します。

feobject = fcneval(@(x,y) x.*exp(-x.^2-y.^2),[-2 2]);

createViews 静的メソッドを使用して、関数のグラフを作成します。クラスの名前を使用して静的関数を呼び出します。

fcnview.createViews(feobject);

createView メソッドは、fcneval オブジェクトに含まれる関数の 4 つの表示を作成します。

Four graphs of the function defined by fcneval

各サブプロットは、そのグラフに関連するリスナーを有効にしたり無効にできる、コンテキストメニューを定義します。たとえば、サブプロット 221 (左上) 上のリスナーを無効にし、fcneval オブジェクトに含まれている MATLAB 式を変更する場合、UpdateGraph イベントがトリガーされると、残りの 3 つのサブプロットだけが更新されます。

feobject.FofXY = @(x,y) x.*exp(-x.^.5-y.^.5);

Updates to three graphs of the function defined by fcneval

同様に、feobject.Lm プロパティに値を割り当てて範囲を変更する場合、feobject が PostSet プロパティイベントをトリガーすると、リスナーコールバックがグラフを更新します。

feobject.Lm = [-8 3];

Graphs with updated limits

この図では、サブプロット 221 のコンテキストメニューが、リスナーを再び有効にしています。PostSet プロパティのイベントのリスナーコールバックは、表面データの更新も行うので、すべての表示が同期します。

UpdateGraph イベントおよびリスナーの実装

UpdateGraph イベントは、fcneval オブジェクトに含まれる数学関数の MATLAB 式が変更されるときに発生します。表面グラフを含む fcnview オブジェクトは、このイベントをリッスンしています。したがって、これらはグラフを更新して新しい関数を表示することができます。

UpdateGraph イベントの定義とトリガー

UpdateGraph イベントは、クラス定義のイベントです。fcneval クラスは、イベントに名前を付け、イベントが発生すると notify を呼び出します。

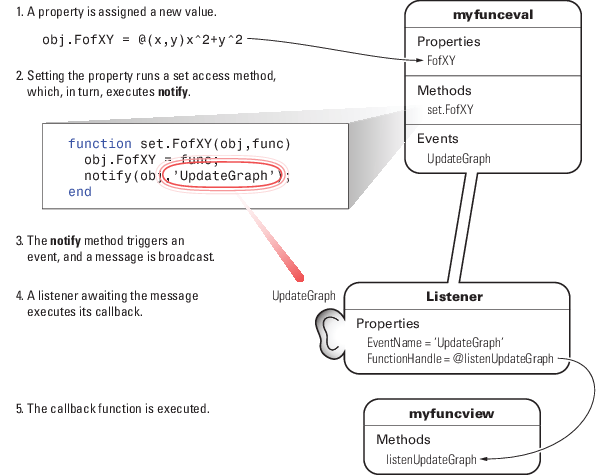

Diagram of UpdateGraph event and listener

fcnview クラスは、このイベントに対してリスナーを定義します。fcneval がイベントをトリガーすると、fcnview のリスナーは、以下のアクションを実行するコールバック関数を実行します。

fcnview オブジェクトによって保存された surface オブジェクトのハンドルがまだ有効であるかどうかを判定します。すなわち、オブジェクトはまだ存在します。
fcneval オブジェクトの Data プロパティをクエリすることによって、表面の XData、YData、ZData を更新します。

fcneval クラスは、event ブロックでイベントの名前を定義します。

events
   UpdateGraph
end

イベントのトリガータイミングの決定

fcneval クラスは FofXY プロパティの set メソッドを定義します。FofXY は、数学関数で使用する MATLAB 式を保存するプロパティです。この式は、2 変数関数の有効な MATLAB 式でなければなりません。

set.FofXY メソッドには、次の機能があります。

式の適性を判別します。
式が適している場合は、次のことを行います。
- 式を FofXY プロパティに割り当てます。
- UpdateGraph イベントをトリガーします。

fcneval.isSuitable が MException オブジェクトを返さなかった場合は、set.FofXY メソッドは、プロパティに値を割り当てて、UpdateGraph イベントをトリガーします。

function set.FofXY(obj,func)
% Determine if function is suitable to create a surface
   me = fcneval.isSuitable(func);
   if ~isempty(me)
      throw(me)
   end
% Assign property value
   obj.FofXY = func;
% Trigger UpdateGraph event
   notify(obj,'UpdateGraph');
end

式の適性の判定

set.FofXY メソッドは、指定された式の適性を判別するために、静的メソッド (fcneval.isSuitable) を呼び出します。式が適していない場合は、fcneval.isSuitable は MException オブジェクトを返します。fcneval.isSuitable は、ユーザーにとって参考になるエラーメッセージを作成するために、MException コンストラクターを直接呼び出します。

set.FofXY は、throw メソッドを使用して例外を発行します。例外が発行されると、set.FofXY の実行が停止し、メソッドによるプロパティの割り当てや UpdateGraph イベントのトリガーが行われるのを防ぎます。

次に、fcneval.isSuitable メソッドを示します。

function isOk = isSuitable(funcH)
   v = [1 1;1 1];
   % Can the expression except 2 numeric inputs
   try
      funcH(v,v);
   catch
      me = MException('DocExample:fcneval',...
         ['The function ',func2str(funcH),' Is not a suitable F(x,y)']);
      isOk = me;
      return
   end
   % Does the expression return non-scalar data
   if isscalar(funcH(v,v));
      me = MException('DocExample:fcneval',...
         ['The function ',func2str(funcH),'' Returns a scalar when evaluated']);
      isOk = me;
      return
   end
   isOk = [];
end

fcneval.isSuitable メソッドでは、FofXY プロパティに割り当てられた式が、クラスの設計で必要とされている条件を満たしているかどうかをテストすることもできます。

その他の方法

FofXY プロパティの set イベントをクラスに実装することもできます。この場合は、notify を呼び出す必要がなくなります (プロパティ値変更のリスニングを参照)。この場合は、クラスのイベントを定義すると、イベントのトリガーを細かく制御できるようになるので、柔軟性が向上します。

たとえば、新しいデータが前のデータと異なるときだけ、グラフが更新されるようにするとします。新しい式で許容誤差内のデータが生成された場合は、set.FofXY メソッドはイベントをトリガーできないので、グラフは更新されません。ただし、プロパティは新しい値に設定されます。

UpdateGraph イベントのリスナーおよびコールバック

fcnview クラスは、addlistener メソッドを使用して、UpdateGraph イベントのリスナーを作成します。

obj.HLUpdateGraph = addlistener(obj.FcnObject,'UpdateGraph',...
            @(src,evnt)listenUpdateGraph(obj,src,evnt)); % Add obj to argument list

fcnview オブジェクトは、その HLUpdateGraph プロパティの event.listener オブジェクトにハンドルを保存します。これは、コンテキストメニューによってリスナーを有効あるいは無効にするために使用されます。リスナーの有効化と無効化を参照してください。

fcnview オブジェクト (obj) は、リスナーコールバックに渡される、2 つの既定の引数 (src、evnt) に追加されます。イベントのソース (src) は fcneval オブジェクトですが、fcnview オブジェクトは、コールバックが更新する surface オブジェクトのハンドルを含むことを覚えておいてください。

関数 listenUpdateGraph は、以下のように定義されます。

function listenUpdateGraph(obj,src,evnt)
   if ishandle(obj.HSurface) % If surface exists
      obj.updateSurfaceData % Update surface data
   end
end

関数 updateSurfaceData は、異なる数学関数が fcneval オブジェクトに割り当てられるときに、表面データを更新するクラスメソッドです。グラフィックスオブジェクトのデータの更新は、新しいデータを使用して新しいオブジェクトを作成するよりも効率的です。

function updateSurfaceData(obj)
% Get data from fcneval object and set surface data
   set(obj.HSurface,...
      'XData',obj.FcnObject.Data.X,...
      'YData',obj.FcnObject.Data.Y,...
      'ZData',obj.FcnObject.Data.Matrix);
end

PostSet イベントのリスナー

すべてのプロパティは、あらかじめ定義された PostSet イベントをサポートします。プロパティイベントの詳細については、プロパティの設定とクエリのイベントを参照してください。この例は、fcneval Lm プロパティの PostSet イベントを使用します。このプロパティは、数学関数が評価される範囲を指定する 2 要素ベクトルを含みます。このプロパティが obj.Lm = [-3 5]; のようなステートメントによって変更された直後、このイベントをリッスンしている fcnview オブジェクトは、グラフを更新して新しいデータを反映します。

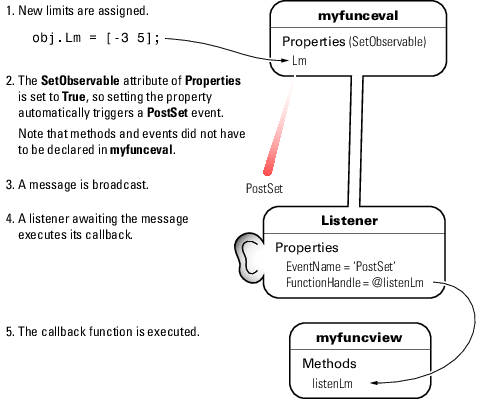

Diagram of PostSet event for Lm property

`Lm` プロパティの割り当て過程の順序

fcneval クラスは、Lm プロパティを設定する関数を定義します。オブジェクトの作成中、またはプロパティを再度割り当てるときに、値がこのプロパティに割り当てられると、以下の過程が起こります。

Lm プロパティに引数値を割り当てる試みが行われます。
set.Lm メソッドを実行して、値が適切な範囲にあるかどうかを確認します。範囲内にある場合、割り当てます。範囲外にある場合は、エラーが発生しします。
Lm の値が適切に設定されると、MATLAB は PostSet イベントをトリガーします。
すべてのリスナーはそれらのコールバックを実行しますが、その順序は決まっていません。

プロパティが実際に割り当てられるまでは、PostSet イベントは発生しません。PostSet イベントが発生する前に、プロパティの関数 set は、起こり得る割り当てエラーを処理することができます。

PostSet プロパティイベントの有効化

PostSet イベントのリスナーを作成するには、プロパティの SetObservable 属性を true に設定する必要があります。

properties (SetObservable = true)
   Lm = [-2*pi 2*pi];  % specifies default value
end
end

MATLAB は、イベントを自動的にトリガーするので、notify を呼び出す必要はありません。

プロパティの属性では、すべてのプロパティ属性の一覧を示しています。

PostSet イベントのリスナーおよびコールバック

fcnview クラスは、addlistener メソッドを使用して、PostSet イベントのリスナーを作成します。

obj.HLLm = addlistener(obj.FcnObject,'Lm','PostSet',...
            @(src,evnt)listenLm(obj,src,evnt)); % Add obj to argument list

fcnview オブジェクトは、その HLLm プロパティの event.listener オブジェクトにハンドルを保存します。これは、コンテキストメニューによってリスナーを有効または無効にするために使用されます (リスナーの有効化と無効化を参照)。

コールバックは、範囲を変更すると、数学関数が異なる範囲で評価されるので、Axes の範囲を設定し、表面データを更新します。

function listenLm(obj,src,evnt)
   if ishandle(obj.HAxes) % If there is an axes
      lims(obj); % Update its limits
      if ishandle(obj.HSurface) % If there is a surface
         obj.updateSurfaceData % Update its data
      end
   end
end

リスナーの有効化と無効化

fcnview オブジェクトはそれぞれ、作成するリスナーオブジェクトのハンドルを保存します。したがって、リスナーは、グラフの作成後、コンテキストメニューにより有効化または無効化できます。すべてのリスナーは、Enabled というプロパティを定義する、event.listener クラスのインスタンスです。既定では、このプロパティは、リスナーを有効化する true の値をもちます。このプロパティを false に設定すると、リスナーは存在しますが無効化されます。この例は、各グラフの座標上にアクティブなコンテキストメニューを作成します。これにより、Enabled プロパティの値を変更することが可能になります。

コンテキストメニューコールバック

メニュー上の 2 つの項目に対応するコンテキストメニューが使用する 2 つのコールバックがあります。

Listen — UpdateGraph と PostSet リスナーの Enabled プロパティを true に設定し、Listen メニュー項目の隣にチェックマークを追加します。
Don't Listen — UpdateGraph と PostSet リスナーの Enabled プロパティを false に設定し、Don't Listen メニュー項目の隣にチェックマークを追加します。

いずれのコールバックも、リスナーオブジェクトのハンドルにアクセスするために、必要となるソースとイベントデータ引数の他に fcnview オブジェクトを引数とします

関数 enableLisn は、ユーザーがコンテキストメニューから Listen を選択するときに呼び出されます。

function enableLisn(obj,src,evnt)
   obj.HLUpdateGraph.Enabled = true; % Enable listener
   obj.HLLm.Enabled = true; % Enable listener
   set(obj.HEnableCm,'Checked','on') % Check Listen
   set(obj.HDisableCm,'Checked','off') % Uncheck Don't Listen
end

関数 disableLisn は、ユーザーがコンテキストメニューから Don't Listen を選択するときに呼び出されます。

function disableLisn(obj,src,evnt)
   obj.HLUpdateGraph.Enabled = false; % Disable listener
   obj.HLLm.Enabled = false; % Disable listener
   set(obj.HEnableCm,'Checked','off') % Uncheck Listen
   set(obj.HDisableCm,'Checked','on') % Check Don't Listen
end

@fcneval/fcneval.m クラスのコード

classdef fcneval < handle
   properties
      FofXY
   end

   properties (SetObservable = true)
      Lm = [-2*pi 2*pi]
   end % properties SetObservable = true

   properties (Dependent = true)
      Data
   end

   events
      UpdateGraph
   end

   methods
      function obj = fcneval(fcn_handle,limits)
         if nargin > 0
            obj.FofXY = fcn_handle;
            obj.Lm = limits;

         end
      end

      function set.FofXY(obj,func)
         me = fcneval.isSuitable(func);
         if ~isempty(me)
            throw(me)
         end
         obj.FofXY = func;
         notify(obj,'UpdateGraph');
      end

      function set.Lm(obj,lim)
         if  ~(lim(1) < lim(2))
            error('Limits must be monotonically increasing')
         else
            obj.Lm = lim;
         end
      end

      function data = get.Data(obj)
         [x,y] = fcneval.grid(obj.Lm);
         matrix = obj.FofXY(x,y);
         data.X = x;
         data.Y = y;
         data.Matrix = real(matrix);

      end

   end % methods

   methods (Static = true)
      function [x,y] = grid(lim)
         inc = (lim(2)-lim(1))/20;
         [x,y] = meshgrid(lim(1):inc:lim(2));
      end % grid

      function isOk = isSuitable(funcH)
         v = [1 1;1 1];
         try
            funcH(v,v);
         catch  %#ok<CTCH>
            me = MException('DocExample:fcneval',...
               ['The function ',func2str(funcH),' Is not a suitable F(x,y)']);
            isOk = me;
            return
         end
         if isscalar(funcH(v,v));
            me = MException('DocExample:fcneval',...
               ['The function ',func2str(funcH),' Returns a scalar when evaluated']);
            isOk = me;
            return
         end
         isOk = [];
      end

   end

end

@fcnview/fcnview.m クラスのコード

classdef fcnview < handle
   properties
      FcnObject     % fcneval object
      HAxes         % subplot axes handle
      HLUpdateGraph % UpdateGraph listener handle
      HLLm          % Lm property PostSet listener handle
      HEnableCm     % "Listen" context menu handle
      HDisableCm    % "Don't Listen" context menu handle
      HSurface      % Surface object handle
   end

   methods
      function obj = fcnview(fcnobj)
         if nargin > 0
            obj.FcnObject = fcnobj;
            obj.createLisn;
         end
      end

      function createLisn(obj)
         obj.HLUpdateGraph = addlistener(obj.FcnObject,'UpdateGraph',...
            @(src,evnt)listenUpdateGraph(obj,src,evnt));
         obj.HLLm = addlistener(obj.FcnObject,'Lm','PostSet',...
            @(src,evnt)listenLm(obj,src,evnt));
      end

      function lims(obj)
         lmts = obj.FcnObject.Lm;
         set(obj.HAxes,'XLim',lmts);
         set(obj.HAxes,'Ylim',lmts);
      end

      function updateSurfaceData(obj)
         data = obj.FcnObject.Data;
         set(obj.HSurface,...
            'XData',data.X,...
            'YData',data.Y,...
            'ZData',data.Matrix);
      end

      function listenUpdateGraph(obj,~,~)
         if ishandle(obj.HSurface)
            obj.updateSurfaceData
         end
      end

      function listenLm(obj,~,~)
         if ishandle(obj.HAxes)
            lims(obj);
            if ishandle(obj.HSurface)
               obj.updateSurfaceData
            end
         end
      end

      function delete(obj)
         if ishandle(obj.HAxes)
            delete(obj.HAxes);
         else
            return
         end
      end

   end
   methods (Static)
      createViews(a)
   end
end

@fcnview/createViews

function createViews(fcnevalobj)
   p = pi; deg = 180/p;
   hfig = figure('Visible','off',...
      'Toolbar','none');

   for k=4:-1:1
      fcnviewobj(k) = fcnview(fcnevalobj);
      axh = subplot(2,2,k);
      fcnviewobj(k).HAxes = axh;
      hcm(k) = uicontextmenu;
      set(axh,'Parent',hfig,...
         'FontSize',8,...
         'UIContextMenu',hcm(k))
      fcnviewobj(k).HEnableCm = uimenu(hcm(k),...
         'Label','Listen',...
         'Checked','on',...
         'Callback',@(src,evnt)enableLisn(fcnviewobj(k),src,evnt));
      fcnviewobj(k).HDisableCm = uimenu(hcm(k),...
         'Label','Don''t Listen',...
         'Checked','off',...
         'Callback',@(src,evnt)disableLisn(fcnviewobj(k),src,evnt));
      az = p/k*deg;
      view(axh,az,30)
      title(axh,['View: ',num2str(az),' 30'])
      fcnviewobj(k).lims;
      surfLight(fcnviewobj(k),axh)
   end
   set(hfig,'Visible','on')
end
function surfLight(obj,axh)
   obj.HSurface = surface(obj.FcnObject.Data.X,...
      obj.FcnObject.Data.Y,...
      obj.FcnObject.Data.Matrix,...
      'FaceColor',[.8 .8 0],'EdgeColor',[.3 .3 .2],...
      'FaceLighting','phong',...
      'FaceAlpha',.3,...
      'HitTest','off',...
      'Parent',axh);
   lims(obj)
   camlight left; material shiny; grid off
   colormap copper
end

function enableLisn(obj,~,~)
   obj.HLUpdateGraph.Enabled = true;
   obj.HLLm.Enabled = true;
   set(obj.HEnableCm,'Checked','on')
   set(obj.HDisableCm,'Checked','off')
end

function disableLisn(obj,~,~)
   obj.HLUpdateGraph.Enabled = false;
   obj.HLLm.Enabled = false;
   set(obj.HEnableCm,'Checked','off')
   set(obj.HDisableCm,'Checked','on')
end
