高さによる 3 次元棒グラフの色分け

この例では、棒の高さに合わせて個々の棒を色分けするように 3 次元棒グラフを変更する方法を説明します。

関数 magic のデータの 3 次元棒グラフを作成します。棒グラフの作成に使用する surface オブジェクトを配列 b に返します。グラフにカラー バーを追加します。

Z = magic(5);
b = bar3(Z);
colorbar

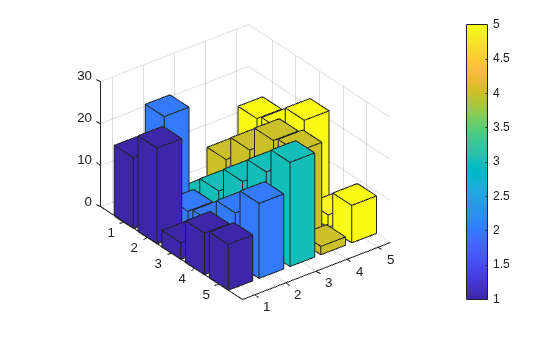

Figure contains an axes object. The axes object contains 5 objects of type surface.

個々の surface オブジェクトについて、z 座標の配列を ZData プロパティから取得します。この配列を使用して、頂点の色を定義する CData プロパティを設定します。surface オブジェクトの FaceColor プロパティを 'interp' に設定して、面の色を内挿します。プロパティのクエリと設定にはドット表記を使用します。

for k = 1:length(b)
    zdata = b(k).ZData;
    b(k).CData = zdata;
    b(k).FaceColor = 'interp';
end

Figure contains an axes object. The axes object contains 5 objects of type surface.

個々の棒の高さにより棒の色が決まります。棒の色とカラー バーを比較することで、棒の高さを推定することができます。
