isSelfIntersecting

表面メッシュが自己交差するかどうかのチェック

R2022b 以降

構文

TF = isSelfIntersecting(mesh)

TF = isSelfIntersecting(mesh) は、表面メッシュが自己交差するかどうかをチェックします。少なくとも面の 1 つが別の面と交差する場合にメッシュは自己交差します。

メッシュのメッシュ頂点とメッシュ面を定義します。

vertices =[0 0 0; 0 1 0; 1 0 0; 1 1 0; ...
            0.5 0.5 -1; 0 1 1; 1 0 1];
faces = [1 2 3; 2 3 4; 5 6 7];

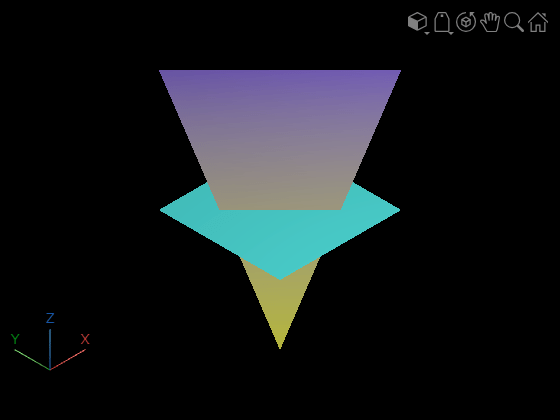

表面メッシュを作成して表示します。

mesh = surfaceMesh(vertices,faces);
surfaceMeshShow(mesh)

メッシュが自己交差するかどうかをチェックします。

TF = isSelfIntersecting(mesh)

TF = logical
   1

表面メッシュ。surfaceMesh オブジェクトとして指定します。

表面メッシュが自己交差するかどうか。logical 0 (false) または 1 (true) として返されます。メッシュが自己交差する場合、この関数は true を返します。それ以外の場合は、false を返します。

R2022b で導入
