表示されたイメージの x 座標と y 座標の範囲のシフト

この例では、表示されたイメージの XData および YData のプロパティを変更して、既定以外のワールド座標系を指定する方法を示します。

イメージを読み取ります。

I = imread("peppers.png");

固有座標系を使用して ax 内のイメージのプロパティを返して、イメージを表示します。軸をオンにして座標系を表示します。

figure
ax = imshow(I);
title("Image Displayed with Intrinsic Coordinates")
axis on

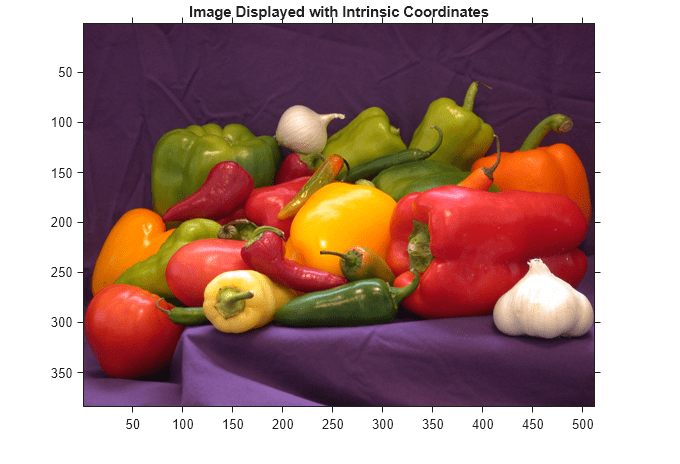

Figure contains an axes object. The axes object with title Image Displayed with Intrinsic Coordinates contains an object of type image.

axXData プロパティと YData プロパティに格納されている x 座標と y 座標の範囲を確認します。この範囲はイメージの次元と一致します。

xrange = ax.XData
xrange = 1×2

     1   512

yrange = ax.YData
yrange = 1×2

     1   384

x 座標と y 座標の範囲を変更します。この例では、x 座標に 100 を加算してイメージを右にシフトし、y 座標から 25 を減算してイメージを上にシフトします。

xrangeNew = xrange + 100;
yrangeNew = yrange - 25;

シフトした空間座標を指定して、イメージを表示します。

figure
axNew = imshow(I,"XData",xrangeNew,"YData",yrangeNew);
title("Image Displayed with Nondefault Coordinates");
axis on

Figure contains an axes object. The axes object with title Image Displayed with Nondefault Coordinates contains an object of type image.

新しいイメージの x 座標と y 座標の範囲が、xrangeNew および yrangeNew で指定されたシフト後の範囲と一致することを確認します。

axNew.XData
ans = 1×2

   101   612

axNew.YData
ans = 1×2

   -24   359
