Gas ライブラリ
気体ドメインの流体ネットワークのモデル化に特化したコンポーネント
気体ネットワークは完全、半完全、または実存としてモデル化でき、位相変化できない 1 つの作動流体をサポートします。湿り空気を伴う用途については、Simscape Foundation Library の湿り空気システムのモデル化を参照してください。
特定のコンポーネントがドメイン ライブラリにまだ存在しない場合は、Simscape™ 言語を使用して独自にビルドできます。詳細については、カスタム コンポーネントの作成を参照してください。
カテゴリ
関連情報
注目の例
簡単な CPU 冷却システム

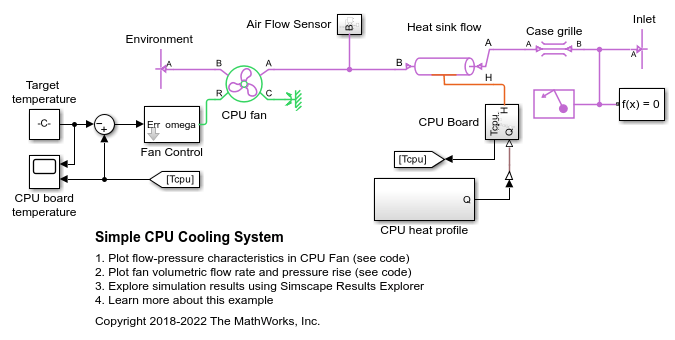

この例では、ヒート シンク、CPU ファン、ファン コントローラーで構成される簡単な CPU 冷却システムを示します。CPU によって発生する熱が伝導によってヒート シンクに伝達され、強制対流機構によって冷却空気に放散されます。ヒート シンクは平行プレート フィンで、プレート フィン間に矩形フィンが付いています。CPU ファンは、外側からケース グリルに空気を取り込み、内側から暖かい空気を放出して、ヒート シンク全体の空気を動かします。ファン コントローラー ユニットには 3 速度スイッチを表す 3 つの制御レベルがあり、CPU の温度に応じて切り替わります。CPU の温度が低いときはファンの速度が下がり、温度が高いときは速度が上がります。
ブレイトン サイクル (ガス タービン)
この例では、ブレイトン サイクルに基づくガス タービンの補助動力装置 (APU) をモデル化します。システムへの動力入力は燃焼器への熱注入によって表され、実際の燃焼化学はモデル化されません。タービンからの動力がコンプレッサーを駆動するように、単一のシャフトでコンプレッサーとタービンが連結されています。APU は、排気流をさらに膨張させて出力動力を生成するフリー タービンです。
