イーサネットAXIマネージャー
メモ
Ethernet AXI マスターは Ethernet AXI マネージャーに名前が変更され、AXI マスター IP としての UDP MATLAB® は UDP AXI マネージャー IP に名前が変更されました。ソフトウェアとドキュメントでは、「マスター」と「スレーブ」という用語がそれぞれ「マネージャー」と「従属」に置き換えられます。
ユーザー データグラム プロトコル (UDP) を使用して、イーサネット経由で AXI マネージャーを統合および構成します。Ethernet AXI マネージャーを使用するには、まず次の 2 つの知的財産 (IP) ブロックをプロジェクトに含める必要があります。イーサネット メディア アクセス コントローラ (MAC) ハブと UDP AXI マネージャ。
イーサネット MAC ハブ IP
イーサネット MAC ハブ HDL IP は、ギガビット メディア独立インターフェイス (GMII) をサポートします。このイーサネット MAC ハブ IP は、イーサネット物理層 (PHY) を UDP AXI マネージャー IP に接続します。

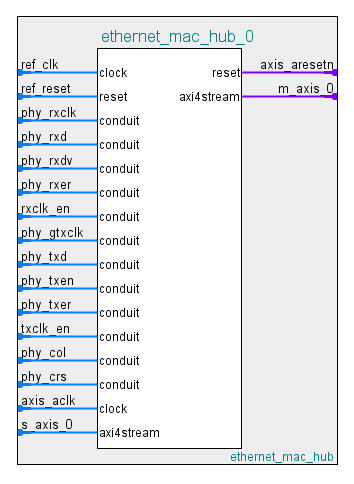

イーサネット MAC ハブ IP のインターフェース
イーサネット MAC ハブ IP のインターフェイスには、この表のポートが含まれます。
ポート | 説明 |
---|---|
s_axis_0 | AXI-stream 従属インターフェース。このポートを UDP AXI マネージャー IP の m_axis ポートに接続します。 |
m_axis_0 | AXI-ストリーム マネージャー インターフェイス。このポートを UDP AXI マネージャー IP の s_axis ポートに接続します。 |
イーサネット MAC ハブ IP ポート
ポート | 方向 | 説明 |
---|---|---|
ref_clk | Input | phy_gtxclk を駆動する基準クロック信号。ref_clk の周波数は phy_rxclk クロック周波数と同じである必要があります。 |
ref_reset | Input | IP リセット信号。 |
phy_rxclk | Input | PHYからクロックを受信します。 |
phy_rxd | Input | PHYからデータ信号を受信します。 |
phy_rxdv | Input | PHY からデータ有効制御信号を受信します。 |
phy_rxer | Input | PHYからエラー信号を受信します。 |
rxclk_en | Input | 受信機クロックの有効化。 |
phy_gtxclk | 出力 | PHYへのクロック。 |
phy_txd | 出力 | データ信号をPHYに送信します。 |
phy_txen | 出力 | 有効制御信号を PHY に送信します。 |
phy_txer | 出力 | エラー信号をPHYに送信します。 |
txclk_en | Input | 送信機クロックの有効化。 |
phy_col | Input | PHY からの衝突検出信号。 |
phy_crs | Input | PHY からのキャリアセンス検出信号。 |
axis_aclk | Input | AXI-stream インターフェイスのクロック信号。 |
axis_aresetn | 出力 | アクティブローリセット。AXI-stream インターフェイスのリセット信号。このポートを使用して、ダウンストリーム AXI ペリフェラルをリセットできます。 |

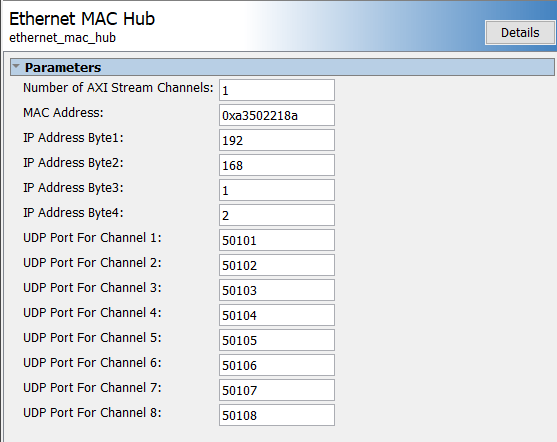

イーサネット MAC ハブ IP パラメータ
デザインで Ethernet MAC Hub IP をインスタンス化した後、構成用のブロック パラメータを開きます。
次のパラメータを設定します。
Number of AXI Stream Channels — このパラメータは、イーサネット MAC ハブ IP 内の AXI ストリーム チャネルの数を決定します。この値は 1 ~ 8 の整数として選択します。既定値は
1
です。IP Address Byte1, IP Address Byte2, IP Address Byte3, IP Address Byte4 — これらのパラメータは、デバイスの UDP インターネット プロトコル (IP) アドレスを構成する 0 ~ 255 の範囲の 4 バイトを設定します。このアドレスは、
aximanager
オブジェクトのDeviceAddress
プロパティ値と一致する必要があります。UDP Port For Channel 1, UDP Port For Channel 2, UDP Port For Channel 3, UDP Port For Channel 4, UDP Port For Channel 5, UDP Port For Channel 6, UDP Port For Channel 7, UDP Port For Channel 8 — これらのパラメータは UDP ポート番号を設定します。各パラメータ値を 255 ~ 65,535 の整数として指定します。これらのポート番号は、
aximanager
オブジェクトのPort
プロパティ値と一致する必要があります。
UDP AXI マネージャー IP
UDP AXI Manager HDL IP は、イーサネット MAC ハブ IP をアプリケーション IP に接続します。UDP AXI マネージャー IP は、AXI ペリフェラルと MATLAB の間でデータを変換するブリッジとして機能します。
UDP AXI マネージャー IP のインターフェース
UDP AXI マネージャー IP のインターフェースには、この表のポートが含まれます。
ポート | 説明 |
---|---|
s_axis | AXI-stream 従属インターフェース。 |
m_axis | AXI-ストリーム マネージャー インターフェイス。 |
axi4_udp | AXI4 フル マネージャー インターフェイス。 |
UDP AXI マネージャー IP ポート
ポート | 方向 | 説明 |
---|---|---|
axis_aclk | Input | AXI-stream インターフェイスのクロック信号。 |
axis_aresetn | Input | AXI-stream インターフェイスのアクティブ ロー リセット信号。 |
aclk | Input | AXI4 フル インターフェイスのクロック信号。 |
aresetn | Input | アクティブローリセット。AXI4 フル インターフェースのリセット信号。 |
UDP AXI マネージャー IP パラメーター
デザインで UDP AXI Manager IP をインスタンス化した後、構成用のブロック パラメータを開きます。
次のパラメータを設定します。
ID Width — このパラメータはビット単位の ID 幅です。その値は、AXI4 下位の ID 幅と一致する必要があります。
AXI Data Width — このパラメータはビット単位のデータバス幅です。IP は 32 ビットまたは 64 ビットをサポートします。
AXI Address Width — このパラメータはビット単位のアドレスバス幅です。IP は 32 ビットまたは 64 ビットをサポートします。
プログラムが FPGA ボード上で実行されている場合、aximanager
オブジェクトを使用して AXI マネージャー オブジェクトを作成できます。ボード上の下位メモリ位置にアクセスするには、readmemory
および writememory
オブジェクト関数を使用します。
