Complex Burst Matrix Solve Using Q-less QR Decomposition with Forgetting Factor

非同期の Q-less QR 分解を使用した無限の行数をもつ複素数値の行列のために、方程式 A'AX = B で X の値を計算する

R2022b 以降

•

ライブラリ:
Fixed-Point Designer HDL Support / Matrices and Linear Algebra / Linear System Solvers

説明

Complex Burst Matrix Solve Using Q-less QR Decomposition with Forgetting Factor ブロックは非同期の Q-less QR 分解を使用して連立線形方程式 A'AX = B を解きます。ここで A と B は複素数値の行列です。A は、ストリーミング データを表す無限大の tall 行列です。

正則化パラメーターが非ゼロの場合、Complex Burst Matrix Solve Using Q-less QR Decomposition with Forgetting Factor ブロックは次の行列方程式を解きます。

$${\left[\begin{array}{c}\lambda I_n\\ A\end{array}\right]}^{\text{'}}\cdot \left[\begin{array}{c}\lambda I_n\\ A\end{array}\right]X=\left({\lambda }^2{I}_n+A\text{'}A\right)X=B$$

ここで、λ は正則化パラメーター、A は m 行 n 列の行列、I_n = eye(n) です。

このブロックは非同期的に動作します。前進代入および後退代入と Q-less QR 分解は、最新の R 行列と B 行列を使用して個別に実行されます。

例

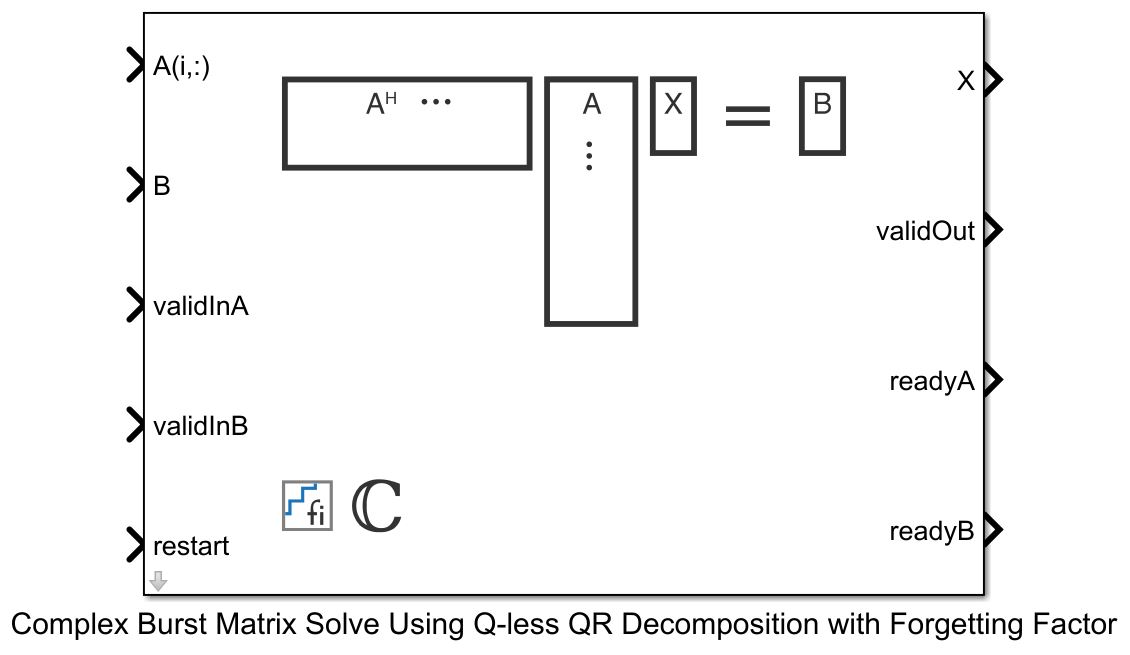

Implement Hardware-Efficient Complex Burst Matrix Solve Using Q-less QR Decomposition with Forgetting Factor

Use the hardware-efficient Complex Burst Matrix Solve Using Q-less QR Decomposition with Forgetting Factor block.

• スクリプトを開く

端子

入力

A(i,:) — 複素数行列 A の行

ベクトル

複素数行列 A の行。ベクトルとして指定します。A はストリーミング データの無限大の tall 行列です。B が single または double の場合、A は B と同じデータ型でなければなりません。A が固定小数点データ型の場合、A は符号付きで、2 進小数点スケーリングを使用し、B と同じ語長をもたなければなりません。傾きとバイアス表現は固定小数点データ型ではサポートされていません。

データ型: single | double | fixed point

B — 複素数行列 B の行

ベクトル

複素数行列 B の行。ベクトルとして指定します。B は n 行 p 列の行列で、n ≥ 2 です。A が single または double の場合、B は A と同じデータ型でなければなりません。B が固定小数点データ型の場合、B は符号付きで、2 進小数点スケーリングを使用し、A と同じ語長をもたなければなりません。傾きとバイアス表現は固定小数点データ型ではサポートされていません。

データ型: single | double | fixed point

validInA — A(i,:) の入力が有効であるかどうか

Boolean スカラー

A(i,:) の入力が有効であるかどうか。boolean スカラーとして指定します。この制御信号は A(i,:) 入力端子からのデータが有効であるかどうかを示します。この値が 1 (true) で readyA の値が 1 (true) の場合、ブロックは A(i,:) 入力端子の値を取得します。この値が 0 (false) の場合、ブロックは入力サンプルを無視します。

true の validInA 信号を送信してから、readyA が false に設定されるまでに、多少の遅延が生じることがあります。すべてのデータが確実に処理されるように、別の true の validInA 信号を送信するときは、readyA が false に設定されるまで待たなければなりません。

データ型: Boolean

validInB — B の入力が有効であるかどうか

Boolean スカラー

B 入力が有効であるかどうか。boolean スカラーとして指定します。この制御信号は B 入力端子からのデータが有効であるかどうかを示します。この値が 1 (true) で readyB の値が 1 (true) の場合、ブロックは B 入力端子の値を取得します。この値が 0 (false) の場合、ブロックは入力サンプルを無視します。

true の validInB 信号を送信してから、readyB が false に設定されるまでに、多少の遅延が生じることがあります。すべてのデータが確実に処理されるように、別の true の validInB 信号を送信するときは、readyB が false に設定されるまで待たなければなりません。

データ型: Boolean

restart — 内部状態をクリアするかどうか

Boolean スカラー

内部状態をクリアするかどうか。boolean スカラーとして指定します。この値が 1 (true) の場合、ブロックは現在の計算を停止し、すべての内部状態をオフにします。この値が 0 (false) で validIn の値が 1 (true) の場合、ブロックは新しいサブフレームを開始します。

データ型: Boolean

出力

X — 行列 X

行列 | ベクトル

行列 X。行列またはベクトルとして返されます。

データ型: single | double | fixed point

validOut — 出力データが有効であるかどうか

Boolean スカラー

出力データが有効であるかどうか。boolean スカラーとして指定します。この制御信号は出力端子 X のデータが有効であるかどうかを示します。この値が 1 (true) の場合、ブロックは行列 X を正常に計算しています。この値が 0 (false) の場合、出力データは有効ではありません。

データ型: Boolean

readyA — 入力 A(i,:) に対するブロックの準備が整っているかどうか

Boolean スカラー

入力 A(i,:) に対するブロックの準備が整っているかどうか。boolean スカラーとして返されます。この制御信号は新しい入力データに対するブロックの準備が整っているかどうかを示します。この値が 1 (true) で validInA が 1 (true) の場合、ブロックは入力データを次のタイム ステップで受け入れます。この値が 0 (false) の場合、ブロックは入力データを次のタイム ステップで無視します。

true の validInA 信号を送信してから、readyA が false に設定されるまでに、多少の遅延が生じることがあります。すべてのデータが確実に処理されるように、別の true の validInA 信号を送信するときは、readyA が false に設定されるまで待たなければなりません。

データ型: Boolean

readyB — 入力 B に対するブロックの準備が整っているかどうか

Boolean スカラー

入力 B に対するブロックの準備が整っているかどうか。boolean スカラーとして返されます。この制御信号は新しい入力データに対するブロックの準備が整っているかどうかを示します。この値が 1 (true) で validInB が 1 (true) の場合、ブロックは入力データを次のタイム ステップで受け入れます。この値が 0 (false) の場合、ブロックは入力データを次のタイム ステップで無視します。

true の validInB 信号を送信してから、readyB が false に設定されるまでに、多少の遅延が生じることがあります。すべてのデータが確実に処理されるように、別の true の validInB 信号を送信するときは、readyB が false に設定されるまで待たなければなりません。

データ型: Boolean

パラメーター

行列 A の列数と行列 B の行数 — 行列 A の列数と行列 B の行数

4 (既定値) | 正の整数値のスカラー

行列 A の列数と行列 B の行数。正の整数値のスカラーとして指定します。

プログラムでの使用

ブロック パラメーター: n

型: 文字ベクトル

値: 正の整数値のスカラー

既定の設定: 4

行列 B の列数 — 行列 B の列数

1 (既定値) | 正の整数値のスカラー

行列 B の列数。正の整数値のスカラーとして指定します。

プログラムでの使用

ブロック パラメーター: p

型: 文字ベクトル

値: 正の整数値のスカラー

既定の設定: 1

忘却係数 — 行列の各行を因数分解した後に適用される忘却係数

0.99 (既定値) | 実数の正のスカラー

行列の各行を因数分解した後に適用される忘却係数。実数の正のスカラーとして指定します。A の各行に無限に入力されるたびに、出力が更新されます。

プログラムでの使用

ブロック パラメーター: forgetting_factor

型: 文字ベクトル

値: 実数の正のスカラー

既定の設定: 0

正則化パラメーター — 正則化パラメーター

0 (既定値) | 非負の実数スカラー

正則化パラメーター。非負のスカラーとして指定します。正則化パラメーターを小さい正の値にすると、問題の調整を向上させ、推定値の分散を小さくすることができます。バイアスがありますが、推定値の分散が小さいと、多くの場合、最小二乗推定値と比べて平均二乗誤差が小さくなります。

プログラムでの使用

ブロック パラメーター: regularizationParameter

型: 文字ベクトル

値: 非負の実数スカラー

既定の設定: 0

出力データ型 — 出力行列 X のデータ型

fixdt(1,18,14) (既定値) | double | single | fixdt(1,16,0) | <data type expression>

出力行列 X のデータ型。fixdt(1,18,14)、double、single、fixdt(1,16,0)、またはユーザー指定のデータ型式として指定します。型は直接指定されるか、Simulink.NumericType などのデータ型オブジェクトとして表現されます。

プログラムでの使用

ブロック パラメーター: OutputType

型: 文字ベクトル

値: 'fixdt(1,18,14)' | 'double' | 'single' | 'fixdt(1,16,0)' | '<data type expression>'

既定の設定: 'fixdt(1,18,14)'

アルゴリズム

実装方法の選択

シストリック実装はスペースの制約よりも計算速度を優先します。一方、バーストによる実装は演算速度を犠牲にしてスペースの制約を優先します。次の表は、行列の分解と連立線形方程式の求解に使用できる実装間のトレードオフを示しています。

実装	スループット	レイテンシ	領域
シストリック	C	O(n)	O(mn2)
部分的なシストリック	C	O(m)	O(n2)
忘却係数を使用する部分的なシストリック	C	O(n)	O(n2)
バースト	O(n)	O(mn)	O(n)

ここで、C はデータの語長に比例する定数、m は行列 A の行数、n は行列 A の列数です。

用途に適したブロックの選択に関する追加の考慮事項については、Choose a Block for HDL-Optimized Fixed-Point Matrix Operationsを参照してください。

同期実装と非同期実装

"Matrix Solve Using QR Decomposition" のブロックは同期的に動作します。これらのブロックでは、まず、入力行列 A と B が QR Decomposition ブロックを使用して行列 R と C に分解されます。次に、Back Substitute ブロックで RX = C が計算されます。入力行列 A と B が同期された方法で並行してシステムに伝播されます。

"Matrix Solve Using Q-less QR Decomposition" のブロックは非同期的に動作します。まず、入力行列 A の Q-less QR 分解が実行され、結果の行列 R がバッファーに格納されます。次に、Forward Backward Substitution ブロックで、入力行列 B とバッファーに格納された行列 R を使用して R'RX = B が計算されます。行列 R と行列 B がバッファーに別々に格納されるため、上流の Q-less QR Decomposition ブロックと下流の Forward Backward Substitute ブロックを独立して実行できます。Forward Backward Substitute ブロックによる処理は、1 つ目の行列 R と B が使用できるようになると開始されます。その後、Q-less QR Decomposition ブロックのステータスに関係なく、バッファーに格納された最新の行列 R と B を使用して連続的に実行されます。たとえば、上流のブロックからの行列 A と B の提供が停止すると、Forward Backward Substitute ブロックは行列 R と B の最後のペアを使用して同じ出力を生成し続けます。

"Burst (Asynchronous) Matrix Solve Using Q-less QR Decomposition" のブロックは、ブロック名に示されているように、同期演算と非同期演算の両方のバリアントで使用できます。

AMBA AXI ハンドシェイク プロセス

このブロックでは AMBA AXI ハンドシェイク プロトコル [1] を使用しています。データと制御情報の転送に valid/ready ハンドシェイク プロセスが使用されます。この双方向の制御メカニズムにより、マネージャーと配下の間で情報をやり取りするレートをマネージャーと配下の双方で制御できます。valid 信号はデータが使用可能であることを示します。ready 信号はブロックでデータを受け入れ可能であることを示します。valid 信号と ready 信号の両方が High の場合にのみデータの転送が行われます。

ブロックのタイミング

"Burst Matrix Solve Using Q-less QR Decomposition with Forgetting Factor" のブロックは、行列 A を行単位で受け入れ、行列 B を単一のベクトルとして受け入れます。行列 A と B の最初の有効なペアを受け入れた後、ブロックは行列 X を行単位で連続的に出力します。行列は最初の行から最後の行まで出力されます。

たとえば、入力行列 A が 3 行 3 列であるとします。また、validIn のアサートが ready よりも前、つまり上流のデータ ソースが QR 分解よりも速いと仮定します。

この図で次のとおりです。

• A1r1 は 1 つ目の行列 A の 1 行目、A1r2 は 1 つ目の行列 A の 2 行目などのようになります。

• validIn から ready まで — A の行が正常に入力されてから、ブロックで次の行の受け入れ準備ができるまで。

• validOut から validOut まで — Forward Backward Substitution ブロックは連続的に実行されるため、一定のレートで出力が生成されます。これは隣接する 2 つの有効な出力間の遅延です。

• n 番目の行の validIn から validOut まで — n 番目の行が入力されてから、ブロックで最初の解の出力が開始されるまで。

• このブロックは常に行列 B を受け入れる準備ができているため、readyB は常にアサートされます。

次の表に、Complex Burst Matrix Solve Using Q-less QR Decomposition with Forgetting Factor ブロックのタイミングの詳細を示します。レイテンシは、行列 A のサイズと、行列 A および B のデータ型によって異なります。表内では以下のようになっています。

• n は行列 A の列数です。

• wl は行列 A の入力データの語長を表します。

入力データ型	validIn から ready まで (サイクル)	validOut から validOut まで (サイクル)	最後の行の validIn から validOut まで (サイクル)
固定小数点 fi	(wl*2 + 11)*n + 2 + n	4*n2 + 25*n + 5 + 2*n*wl + 2*n*nextpow2(wl)	4*n2 + 25*n+ 5 + 2*n*wl + 2*n*nextpow2(wl) + (wl*2 + 11)*n + n
スケーリングされた double の fi	(wl*2 + 11)*n + 2 + n	4*n2 + 23*n + 5 + 2*n*wl	4*n2 + 24*n + 5 + 2*n*wl + (wl*2 + 11)*n
double	118*n + 2	4*n2 + 21*n + 5	4*n2 + 139*n + 5
single	60*n + 2	4*n2 + 21*n + 5	4*n2 + 81*n + 5

ハードウェア リソースの使用

このブロックは、Simulink^® HDL ワークフロー アドバイザーを使用した HDL コード生成をサポートしています。例については、Simulink モデルからの HDL コード生成と FPGA 合成 (HDL Coder)およびImplement Digital Downconverter for FPGA (DSP HDL Toolbox)を参照してください。

この例のデータは、Xilinx^® Zynq^® UltraScale™ + RFSoC ZCU111 評価ボードでブロックを合成して生成したものです。合成ツールは Vivado^® v.2020.2 (win64) です。

合成に使用したパラメーターは次のとおりです。

• ブロック パラメーター:

  • n = 16

  • p = 1

  • 行列 A の次元: inf 行 16 列

  • 行列 B の次元: 16 行 1 列

• 入力データ型: sfix16_En14

• ターゲット周波数: 250 MHz

次の各表に、配置配線後のリソース使用状況の結果とタイミングの概要をそれぞれ示します。

リソース	使用	使用可能	使用率 (%)
CLB LUT	36045	425280	8.48
CLB レジスタ	45870	850560	5.39
DSP	44	4272	1.03
ブロック RAM タイル	0	1080	0.00
URAM	0	80	0.00

	値
要件	4 ns
データ パス遅延	3.794 ns
スラック	0.187 ns
クロック周波数	262.26 MHz

参照

[1] "AMBA AXI and ACE Protocol Specification Version E." https://developer.arm.com/documentation/ihi0022/e/AMBA-AXI3-and-AXI4-Protocol-Specification/Single-Interface-Requirements/Basic-read-and-write-transactions/Handshake-process

拡張機能

C/C++ コード生成

Simulink® Coder™ を使用して C および C++ コードを生成します。

傾きとバイアス表現は固定小数点データ型ではサポートされていません。

HDL コード生成

HDL Coder™ を使用して FPGA 設計および ASIC 設計のための VHDL、Verilog および SystemVerilog のコードを生成します。

HDL Coder™ には、HDL の実装および合成されたロジックに影響する追加のコンフィギュレーション オプションがあります。

HDL アーキテクチャ

このブロックには 1 つの既定の HDL アーキテクチャがあります。

HDL ブロック プロパティ

一般
ConstrainedOutputPipeline	既存の遅延を設計内で移動することによって出力に配置するレジスタの数。分散型パイプラインではこれらのレジスタは再分散されません。既定の設定は 0 です。詳細については、ConstrainedOutputPipeline (HDL Coder)を参照してください。
InputPipeline	生成されたコードに挿入する入力パイプライン ステージ数。分散型パイプラインと制約付き出力パイプラインでは、これらのレジスタを移動できます。既定の設定は 0 です。詳細については、InputPipeline (HDL Coder)を参照してください。
OutputPipeline	生成されたコードに挿入する出力パイプライン ステージ数。分散型パイプラインと制約付き出力パイプラインでは、これらのレジスタを移動できます。既定の設定は 0 です。詳細については、OutputPipeline (HDL Coder)を参照してください。

制限

固定小数点データ型のみをサポートします。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。

バージョン履歴

R2022b で導入
