Simulink Function ブロックからの再呼び出し可能なコードの生成

ライブスクリプトを開く

Embedded Coder® を使用している場合は、アルゴリズムをスコープが設定された Simulink Function ブロックとして表すことで、再利用可能な、再呼び出し可能コードを生成できます。Simulink Function ブロックから再呼び出し可能コードを生成する例として、モデル内の関数の呼び出し元間またはクライアント/サーバーアプリケーションで関数が状態を共有する場合があります。エクスポート関数モデルで共有されている Simulink Function ブロックの複数のインスタンスを使用して、高度にモジュール化されたコードを生成できます。コードジェネレーターは関数コードを生成し、関数の各使用または呼び出しをインスタンス固有のデータに関連付けます。関数のスコープは、モデルのルートレベルまたはサブシステム内のどちらに関数を置くかによって異なります。

以下を設定するときに、コードジェネレーターによって再呼び出し可能な関数コードが生成されます。

モデルコンフィギュレーションパラメーターCode interface packaging (component)が Reusable function または C++ class (C++ のみ) に設定された最上位モデル。
最上位モデルごとに可能なインスタンスの総数が Multiple に設定された参照モデル。

関数定義の 1 つ上のレベル、同じレベル、または 1 つ下のレベルからスコープが設定された Simulink Function ブロックで表される関数を呼び出します。Atomic サブシステムまたは非バーチャルサブシステムで関数のスコープを設定できますが、関数呼び出しのアクセスは、階層の同一以下のレベルに制限されます。関数名を一意にする必要はありません。

要件の特定

モデルの設計前また設計中に、以下の点を考慮してください。

必要な各関数のインスタンス数
関数の呼び出しサイトを関数定義を含むモデルに制限する必要があるかどうか
関数をローカル環境内の信号と連動させても、呼び出し元にはそれらの信号を非表示にする必要があるかどうか
関数が直接相互にやりとりする必要があるかどうか
関数が外部 I/O に接続する必要があるかどうか
関数の出力をログに記録する必要があるかどうか

モデルの作成

モデルコンポーネントの例 ClientServerCommunication を使用して、Simulink Function ブロックを使って再呼び出し可能な C コードを生成する方法を示します。C++ コードを生成する場合は、モデル例 CppComponent を使用します。モデルを開いて、モデルの階層構造を調べます。

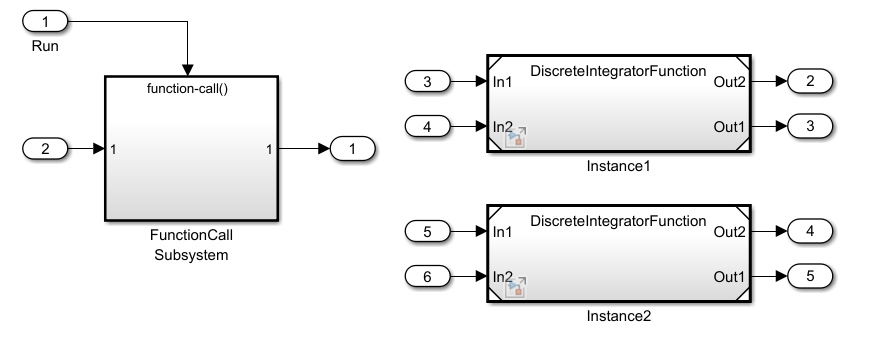

モデルの最上位レベルには、1 つの Function-Call Subsystem と参照モデルの 2 つのインスタンスが含まれます。

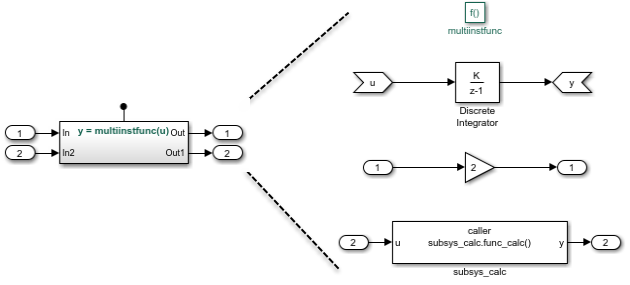

参照モデル DiscreteIntegratorFunction は、関数 multiinstfunc を定義する 1 つの Simulink Function ブロックとサブシステム subsys_calc で構成されています。

サブシステムは Simulink Function ブロックで構成されています。この Simulink Function ブロックの使用は、ブロックが定義する関数のスコープをサブシステムを含むモデルに制限できることを示します。コードジェネレーターは、func_calc の関数コードを生成し、関数の各呼び出しをインスタンス固有のデータに関連付けます。データには、メモリに格納されているデータなどの状態が含まれます。

関数 multiinstfunc を定義する Simulink Function ブロックは、Function Caller ブロックを使用して関数 func_calc を呼び出します。その Simulink Function ブロックは、Inport ブロックと Outport ブロックを通じてブロックのローカル環境内の信号と連携できることも示します。

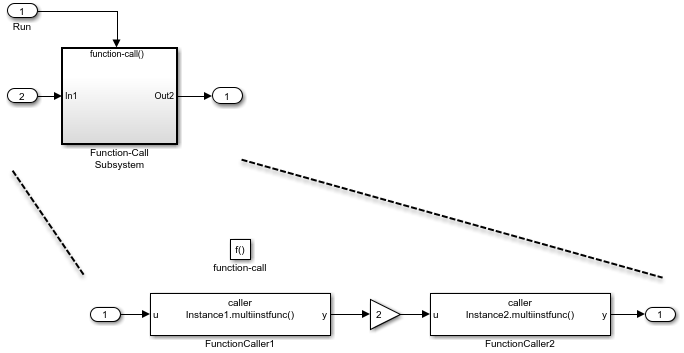

ClientServerCommunication モデルの最上位レベルで、Function-Call Subsystem は Function Caller ブロックを使用して関数 multiinstfunc の 2 つのインスタンスを呼び出します。コードジェネレーターは関数コードを生成し、各呼び出しをインスタンス固有のデータに関連付けます。

モデルとモデル要素の設定

Simulink Function ブロックの設定

関数の Trigger Port ブロックのパラメーターを設定して Simulink Function を設定します。コードジェネレーターで Simulink Function ブロックから再呼び出し可能なコードを生成するには、次を実行します。

同じ関数名のブロックインスタンスを設定する。
ブロックパラメーター [関数の可視性] を scoped に設定する。

この例では、参照モデル DiscreteIntegratorFunction の 2 つのインスタンスにある Simulink Function ブロックの関数名が multiinstfunc として指定されています。

関数の呼び出し元の設定

Simulink Function ブロックを呼び出すようにブロックを構成します。Simulink Function ブロックは、Function Caller ブロック、Stateflow® Chart ブロックまたは MATLAB Function ブロックから呼び出すことができます。この例では、Function Caller ブロックを使用します。それぞれのブロックで、ブロックパラメーター [関数プロトタイプ] の値を設定します。プロトタイプの入力を開始します。たとえば、y と入力します。モデルの関数定義に基づくプロトタイプオプションが選択リストに表示されます。各関数呼び出しに対応するプロトタイプを選択します。

この例では、プロトタイプが以下のように設定されています。

Function-Call Subsystem では、関数呼び出し元のプロトタイプは、y = Instance1.multiinstfunc(u) および y = Instance2.multiinstfunc(u). として設定されます。Instance"n" 接頭辞は各関数の呼び出しを一意に識別し、呼び出しを独自のデータセットと関連付けます。
関数 multiinstfunc の関数の呼び出し元は、プロトタイプ y = subsys_calc.func_calc(u) で設定されます。接頭辞 subsys_calc は、関数定義を含むサブシステムを識別します。

この例では、入力引数と出力引数の指定とサンプル時間で既定の設定が保持されます。

サブシステムの構成

モデル例のサブシステムでは構成の変更は不要です。サブシステムに Simulink Function ブロックを含めると、コードジェネレーターは以下を実行します。

関数のスコープをサブシステムが含まれるモデルに設定する。
サブシステムを Atomic サブシステムとして扱う

参照モデルの構成

次の方法で、Simulink Function ブロックを含む参照モデルを構成します。

[ブロックパラメーター] ダイアログボックスで、パラメーター [モデル名] を参照モデルファイル名に設定する。この例では、モデル名は DiscreteIntegratorFunction.slx です。
モデルコンフィギュレーションパラメーター [最上位モデルごとに可能なインスタンスの総数] を Multiple に設定する。
参照モデルの C++ クラスインターフェイスを生成するには、モデルコンフィギュレーションパラメーター [言語] を C++ に設定し、パラメーター [コードインターフェイスのパッケージ化] を C++ class に設定する。

オプションで、モデルのエントリポイント関数インターフェイスをカスタマイズできます。エントリポイント関数名を指定できます。実行 (ステップ) エントリポイント関数の場合、関数名と引数を設定できます。カスタムのエントリポイント関数インターフェイスでは、生成コードと統合する既存の外部コードに対する変更を最小にできます。この例では、既定の関数インターフェイスを使用します。Configure Entry-Point Function Interfaces for Simulink Function and Function Caller Blocksを参照してください。

最上位モデルの設定

モデルコンポーネントの最上位モデルを設定します。モデルコンポーネント (最上位モデル) を再利用可能にする場合は、モデルコンフィギュレーションパラメーター [コードインターフェイスのパッケージ化] を関数 Reusable に設定します。Embedded Coder® を使用し、C++ コードを生成している場合は、このパラメーターを C++ class に設定できます。いずれかの場合、以下も実行します。

モデルコンフィギュレーションパラメーター [マルチインスタンスコードのエラーの診断] を Error に設定する。
モデルコンフィギュレーションパラメーター [ルートレベル I/O を以下として渡す] を Part of model data structure に設定する。

C コードの生成と検査

モデルの C コードを生成します。

マルチインスタンス Simulink Function ブロックに対する関数コード

別のモデルで複数回使用するスコープが設定された Simulink Function ブロックを参照モデルに配置すると、コードジェネレーターは参照モデルの "model".c ファイルに関数コードを配置します。この例では、コードジェネレーターは multiinstfunc の関数コードを slprj/ert/DiscreteIntegratorFunction/DiscreteIntegratorFunction.c に配置します。

real_T DiscreteIntegratorFunction_multiinstfunc(DiscreteIntegratorFunc_RT_MODEL * const
const DiscreteIntegratorFunctionrtM, const real_T rtu_u)
{
    real_T rty_y_0;
    real_T rtb_TmpLatchAtIn2Outport1;
    real_T rtb_TmpLatchAtInOutport1;

    rtb_TmpLatchAtInOutport1 =
    *DiscreteIntegratorFunctionrtM->DiscreteIntegratorFurtextInport.rtu_In1;

    rtb_TmpLatchAtIn2Outport1 =
    *DiscreteIntegratorFunctionrtM->DiscreteIntegratorFurtextInport.rtu_In2;

    *DiscreteIntegratorFunctionrtM->DiscreteIntegratorFrtextOutport.rty_Out2 = 2.0
    * rtb_TmpLatchAtInOutport1;

    DiscreteIntegratorFun_func_calc(DiscreteIntegratorFunctionrtM,
    rtb_TmpLatchAtIn2Outport1,
    DiscreteIntegratorFunctionrtM->DiscreteIntegratorFrtextOutport.rty_Out1);

    rty_y_0 = DiscreteIntegratorFunctionrtM->dwork.DiscreteIntegrator_DSTATE;

    DiscreteIntegratorFunctionrtM->dwork.DiscreteIntegrator_DSTATE += 0.1 * rtu_u;
    return rty_y_0;
}

サブシステムで定義された Simulink Function ブロックの関数コード

コードジェネレーターは、サブシステムを含むモデルの "model".c ファイルにサブシステムで定義した Simulink Function ブロックの関数コードを配置します。この例では、コードジェネレーターは func_calc の関数コードを slprj/ert/DiscreteIntegratorFunction/DiscreteIntegratorFunction.c に配置します。

void DiscreteIntegratorFun_func_calc(DiscreteIntegratorFunc_RT_MODEL * const
DiscreteIntegratorFunctionrtM, real_T rtu_u, real_T *rty_y)
{
    DiscreteIntegratorFunctionrtM->dwork.calcMem =
    DiscreteIntegratorFunctionrtM->dwork.UnitDelay_DSTATE;

    *rty_y = DiscreteIntegratorFunctionrtM->dwork.calcMem;

    DiscreteIntegratorFunctionrtM->dwork.UnitDelay_DSTATE = rtu_u * 0.07;
    }

再利用可能な関数のマルチインスタンスデータを格納する構造体

コードジェネレーターはリアルタイムモデル (RT_MODEL) データ構造体に似た構造体を使用して、再利用可能な関数に関連付けられたマルチインスタンスデータを格納します。コードジェネレーターはこの構造体を slprj/ert/DiscreteIntegratorFunction/DiscreteIntegratorFunction.h で定義します。

typedef struct DiscreteIntegratorFunct_tag_RTM DiscreteIntegratorFunc_RT_MODEL;

マルチインスタンス参照モデルの初期化コード

同じスコープが設定された Simulink Function ブロックを含む参照モデルの各インスタンスで、コードジェネレーターは初期化および起動関数コードを生成します。初期化コードの 1 つのコピーが slprj/ert/DiscreteIntegratorFunction/DiscreteIntegratorFunction.c で定義されます。

void DiscreteIntegratorFunctio_Start(DiscreteIntegratorFunc_RT_MODEL *const
  DiscreteIntegratorFunctionrtM, const real_T *rtu_In1, const real_T *rtu_In2,
  real_T *rty_Out2, real_T *rty_Out1)
{
  DiscreteIntegratorFunctionrtM->DiscreteIntegratorFurtextInport.rtu_In1 =
    rtu_In1;
  DiscreteIntegratorFunctionrtM->DiscreteIntegratorFurtextInport.rtu_In2 =
    rtu_In2;
  DiscreteIntegratorFunctionrtM->DiscreteIntegratorFrtextOutport.rty_Out2 =
    rty_Out2;
  DiscreteIntegratorFunctionrtM->DiscreteIntegratorFrtextOutport.rty_Out1 =
    rty_Out1;
}

void DiscreteIntegratorFu_initialize(const char_T **rt_errorStatus,
  DiscreteIntegratorFunc_RT_MODEL *const DiscreteIntegratorFunctionrtM)
{
  {
    rtmSetErrorStatusPointer(DiscreteIntegratorFunctionrtM, rt_errorStatus);
  }
}

初期化コードは、同じ Simulink Function ブロックを含む参照モデルの各インスタンスで呼び出されます。このコードはビルドフォルダーのファイル ClientServerCommunication.c にあります。

 ...
  DiscreteIntegratorFu_initialize(rtmGetErrorStatusPointer(rtM),
    (&(rtM->Instance1)));

  DiscreteIntegratorFu_initialize(rtmGetErrorStatusPointer(rtM),
    (&(rtM->Instance2)));

  DiscreteIntegratorFunctio_Start((&(rtM->Instance1)), &rtU->In2, &rtU->In3,
    &rtY->Out2, &rtY->Out3);

  DiscreteIntegratorFunctio_Start((&(rtM->Instance2)), &rtU->In4, &rtU->In5,
    &rtY->Out4, &rtY->Out5);
...

最上位モデルのエントリポイント関数宣言

モデルヘッダーファイル ClientServerCommunication.h には、最上位モデルの初期化、終了、実行 (run) エントリポイント関数の extern 宣言が含まれます。

extern void ClientServerCommunication_initialize(RT_MODEL *const rtM);

extern void Run(RT_MODEL *const rtM);

参照モデルのエントリポイント関数宣言

ヘッダーファイル slprj/ert/DiscreteIntegratorFunction/DiscreteIntegratorFunction.h には、参照モデルのエントリポイント関数の extern 宣言が含まれます。

extern void DiscreteIntegratorFu_initialize(const char_T **rt_errorStatus,
  DiscreteIntegratorFunc_RT_MODEL *const DiscreteIntegratorFunctionrtM);

extern real_T DiscreteIntegratorFunction_multiinstfunc
  (DiscreteIntegratorFunc_RT_MODEL * const DiscreteIntegratorFunctionrtM, const
   real_T rtu_u);

extern void DiscreteIntegratorFunctio_Start(DiscreteIntegratorFunc_RT_MODEL *
  const DiscreteIntegratorFunctionrtM, const real_T *rtu_In1, const real_T
  *rtu_In2, real_T *rty_Out2, real_T *rty_Out1);

C++ コードの生成と検査

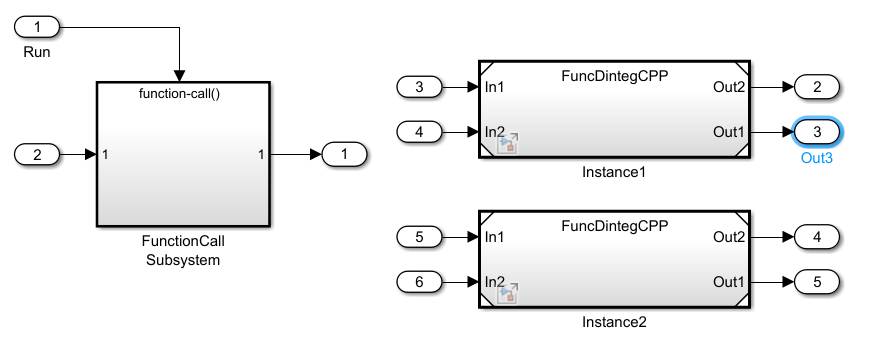

Embedded Coder を使用している場合、モデルコードの C++ クラスインターフェイスを生成できます。この例では、モデル CppComponent. を使用します。

マルチインスタンス Simulink Function ブロックに対する関数の C++ コード

別のモデルで複数回使用するスコープが設定された Simulink Function ブロックを参照モデルに配置すると、コードジェネレーターは参照モデルの "mode"l.cpp ファイルに関数コードを配置します。この例では、コードジェネレーターは multiinstfunc の関数コードを slprj/ert/FuncDintegCPP/FuncDintegCPP.cpp に配置します。

void FuncDintegCPP::multiinstfunc(const real_T rtu_u, real_T *rty_y)
{
  real_T rtb_TmpLatchAtIn2Outport1;
  real_T rtb_TmpLatchAtInOutport1;

  rtb_TmpLatchAtInOutport1 = *FuncDintegCPPrtrtu_In1;

  rtb_TmpLatchAtIn2Outport1 = *FuncDintegCPPrtrtu_In2;

  *FuncDintegCPPrtrty_Out2 = 2.0 * rtb_TmpLatchAtInOutport1;

  FuncDintegCPP_func_calc(rtb_TmpLatchAtIn2Outport1, FuncDintegCPPrtrty_Out1);

  *rty_y = FuncDintegCPPrtDW.DiscreteIntegrator_DSTATE;

  FuncDintegCPPrtDW.DiscreteIntegrator_DSTATE += 0.1 * rtu_u;
}

サブシステムで定義された Simulink Function ブロックの関数コード

コードジェネレーターは、サブシステムで定義された Simulink Function ブロックの関数コードを、サブシステムを含むモデルの "model".cpp に配置します。この例では、コードジェネレーターは func_calc の関数コードを slprj/ert/FuncDintegCPP/FuncDintegCPP.cpp に配置します。

void FuncDintegCPP::FuncDintegCPP_func_calc(real_T rtu_u, real_T *rty_y)
{
  FuncDintegCPPrtDW.calcMem = FuncDintegCPPrtDW.UnitDelay_DSTATE;

  *rty_y = FuncDintegCPPrtDW.calcMem;

  FuncDintegCPPrtDW.UnitDelay_DSTATE = rtu_u * 0.07;
}

再利用可能な関数のマルチインスタンスデータを格納する構造体

コードジェネレーターはリアルタイムモデル (RT_MODEL) データ構造体に似た構造体を使用して、再利用可能な関数に関連付けられたマルチインスタンスデータを格納します。コードジェネレーターはこの構造体を slprj/ert/FuncDintegCPP/FuncDintegCPP.h で定義します。

typedef struct FuncDintegCPP_tag_RTM FuncDintegCPP_RT_MODEL;

マルチインスタンス参照モデルの初期化コード

同じスコープが設定された Simulink Function ブロックを含む参照モデルの各インスタンスで、コードジェネレーターは初期化および起動関数コードを生成します。初期化コードの 1 つのコピーが slprj/ert/FuncDintegCPP/FuncDintegCPP.cpp で定義されます。

void FuncDintegCPP::start(const real_T *rtu_In1, const real_T *rtu_In2, real_T
  *rty_Out2, real_T *rty_Out1)
{
  FuncDintegCPPrtrtu_In1 = rtu_In1;
  FuncDintegCPPrtrtu_In2 = rtu_In2;
  FuncDintegCPPrtrty_Out2 = rty_Out2;
  FuncDintegCPPrtrty_Out1 = rty_Out1;
}
...

初期化コードは、同じ Simulink Function ブロックを含む参照モデルの各インスタンスで呼び出されます。このコードはビルドフォルダーのファイル CppComponent.cpp にあります。

void CppComponent::initialize()
{
  Instance1MDLOBJ0.setErrorStatusPointer(rtmGetErrorStatusPointer((&rtM)));
  Instance2MDLOBJ1.setErrorStatusPointer(rtmGetErrorStatusPointer((&rtM)));

  Instance1MDLOBJ0.start(&rtU.In2, &rtU.In3, &rtY.Out2, &rtY.Out3);
  Instance2MDLOBJ1.start(&rtU.In4, &rtU.In5, &rtY.Out4, &rtY.Out5);
}

最上位モデルのクラス宣言

モデルヘッダーファイル CppComponent.h には、最上位モデルのクラス宣言が含まれます。

class CppComponent
{
 public:
  RT_MODEL * getRTM();

  ExtU rtU;
  ExtY rtY;

  void initialize();
  void Run();

  // Constructor
  CppComponent();

  // Destructor
  ~CppComponent();

 private:
  FuncDintegCPP Instance1MDLOBJ0;
  FuncDintegCPP Instance2MDLOBJ1;

  RT_MODEL rtM;
};

参照モデルのクラス宣言

ヘッダーファイル slprj/ert/FuncDintegCPP/FuncDintegCPP.h には、参照モデルのクラス宣言が含まれます。

class FuncDintegCPP
{
 public:
  void start(const real_T *rtu_In1, const real_T *rtu_In2, real_T *rty_Out2,
             real_T *rty_Out1);

  void multiinstfunc(const real_T rtu_u, real_T *rty_y);

  FuncDintegCPP_RT_MODEL * getRTM();

  void setErrorStatusPointer(const char_T **rt_errorStatus);

  // Constructor
  FuncDintegCPP();

  // Destructor
  ~FuncDintegCPP();

 private:
  FuncDintegCPP_DW FuncDintegCPPrtDW;

  const real_T *FuncDintegCPPrtrtu_In1;// '<Root>/In1'
  const real_T *FuncDintegCPPrtrtu_In2;// '<Root>/In2'
  real_T *FuncDintegCPPrtrty_Out2;     // '<Root>/Out2'
  real_T *FuncDintegCPPrtrty_Out1;     // '<Root>/Out1'

  void FuncDintegCPP_func_calc(real_T rtu_u, real_T *rty_y);

  FuncDintegCPP_RT_MODEL FuncDintegCPPrtM;
};

制限

コード生成に関する以下の制限は、Simulink Function ブロックの複数のインスタンスを含むエクスポート関数モデルに適用されます。

モデルコンフィギュレーションパラメーター [ルートレベル I/O を以下として渡す] を Part of model data structure に設定しなければならない。

生成コードはシングルスレッド実行のみと互換する。共有信号データの競合状態を回避するには、同じ実行スレッドから関数コードのインスタンスを呼び出します。

以下は実行できません。

エクスポート関数モデルにモデルバリアントが含まれる場合にコードを生成する。
エクスターナルモードのデータ交換インターフェイスを有効にする。
