RMS

入力または入力シーケンスの平方根平均二乗値

•

×

ライブラリ:
DSP System Toolbox / Statistics

説明

RMS ブロックは、入力の各行または各列の平方根平均二乗 (RMS) 値や入力の指定した次元のベクトルにおける RMS 値を計算します。また、入力全体の RMS 値を計算することもできます。次元は [Find the RMS value over] パラメーターを使用して指定できます。RMS ブロックは一定期間における入力シーケンスの RMS 値を追跡することもできます。入力シーケンスの RMS 値を追跡するには、[Running RMS] パラメーターをオンにします。

メモ

RMS ブロックの "ランニング" モードは将来のリリースで削除される予定です。Simulink^® でランニング RMS を計算するには、代わりに Moving RMS ブロックを使用してください。

例

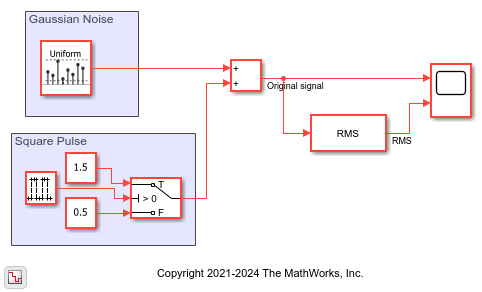

Compute RMS of Noisy Step Signal

Use the RMS block to compute the RMS of a noisy square wave signal.

モデルを開く

端子

入力

In — データ入力

ベクトル | 行列 | N 次元配列

このブロックは、実数値または複素数値のマルチチャネルの多次元入力を受け入れます。

この端子は、[Running RMS] パラメーターをオンにして [Reset port] パラメーターを [None] 以外のオプションに設定するまでは名前なしになります。

データ型: single | double
複素数のサポート: あり

Rst — リセット端子

スカラー

ブロックにランニング RMS をリセットさせるリセット イベントを指定します。Rst 入力のサンプル時間は、入力サンプル時間の正の整数倍でなければなりません。

依存関係

この端子を有効にするには、[Running RMS] パラメーターをオンにし、[Reset port] パラメーターを [None] 以外のオプションに設定します。

データ型: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean

出力

Port_1 — 指定した次元での RMS 値

スカラー | ベクトル | 行列 | N 次元配列

出力のデータ型は入力のデータ型と一致します。

[Running RMS] パラメーターをオンにしていない場合、ブロックは入力の各行または各列の RMS 値か入力の指定した次元のベクトルにおける RMS 値を計算します。また、個々のサンプル時間での入力全体の RMS 値を計算することもできます。出力配列 y の各要素は、対応する列、行または入力全体の RMS 値になります。出力配列 y は、[Find the RMS value over] パラメーターの設定により異なります。サイズ M x N x P の 3 次元の入力信号について考えてみましょう。以下は [Find the RMS value over] の各設定です。

• Entire input — 各サンプル時間での出力は M×N×P の入力行列の RMS 値を含むスカラーです。

• Each row — 各サンプル時間での出力は M×1×P 配列で構成され、各要素には入力の 2 番目の次元に対する各ベクトルの RMS 値が含まれます。入力が M 行 N 列の行列である場合、各サンプル時間での出力は M 行 1 列の列ベクトルになります。

• Each column — 各サンプル時間での出力は 1×N×P の配列で構成され、各要素には入力の 1 番目の次元に対する各ベクトルの RMS 値が含まれます。入力が M 行 N 列の行列である場合、各サンプル時間での出力は 1 行 N 列の行ベクトルになります。

  このモードでは、ブロックは長さ M の方向性をもたないベクトル入力を M 行 1 列の列ベクトルとして扱います。

• Specified dimension — 各サンプル時間での出力は [Dimension] パラメーターの値によって異なります。[Dimension] を 1 に設定した場合、出力は [Each column] を選択した場合と同じになります。[Dimension] を 2 に設定した場合、出力は [Each row] を選択した場合と同じになります。[Dimension] を 3 に設定した場合、各サンプル時間での出力は入力の 3 番目の次元に対する各ベクトルの RMS 値を含む M 行 N 列の行列となります。

[Running RMS] をオンにすると、ブロックは入力の時間系列における各チャネルの RMS 値を追跡します。このモードでは、[Input processing] パラメーターの値も指定しなければなりません。

• Elements as channels (sample based) — ブロックは入力の各要素を別々のチャネルとして扱います。サイズ M x N x P の 3 次元の入力信号の場合、ブロックは M x N x P の配列を出力します。出力の各要素 y_ijk には、最後のリセット以降のすべての入力に対する要素 u_ijk の RMS 値が含まれます。

  リセット イベントが発生すると、現在のフレームのランニング RMS y_ijk が要素 u_ijk にリセットされます。

• Columns as channels (frame based) — ブロックは入力の各列を別々のチャネルとして扱います。このオプションでは、2 次元よりも大きい入力信号はサポートされません。サイズ M 行 N 列の 2 次元の入力信号の場合、ブロックは M 行 N 列の行列を出力します。出力の各要素 y_ij には、最後のリセット以降、現在の入力の要素 u_ij が含まれる時点までのすべての入力のうちの j 番目の列の要素の RMS 値が含まれます。

  リセット イベントが発生すると、各チャネルのランニング RMS 値は、現在の入力フレームにおける現在の入力サンプルまでを含むすべてのサンプルの RMS 値になります。

データ型: single | double

パラメーター

[メイン] タブ

Running RMS — ランニング RMS を選択するオプション

off (既定値) | on

[Running RMS] パラメーターをオンにすると、ブロックは入力の時間系列における各チャネルの RMS 値を追跡します。

Find the RMS value over — ブロックで RMS 値を計算する対象の次元

Each column (既定値) | Entire input | Each row | Specified dimension

• Each column — ブロックは各列の RMS 値を出力します。

• Each row — ブロックは各行の RMS 値を出力します。

• Entire input — ブロックは入力全体の RMS 値を出力します。

• Specified dimension — ブロックは [Dimension] パラメーターで指定された次元の RMS 値を出力します。

依存関係

このパラメーターを有効にするには、[Running RMS] パラメーターをオフにします。

Dimension — カスタムの次元

1 (既定値) | スカラー

RMS 値を計算する対象となる入力信号の次元 (1 ベースの値) を指定します。このパラメーターの値は 0 より大きく、入力信号の次元数未満でなければなりません。

依存関係

このパラメーターを有効にするには、[Find the RMS value over] を [Specified dimension] に設定します。

Input processing — 入力をランニング モードで処理する方法

Columns as channels (frame based) (既定値) | Elements as channels (sample based)

• Columns as channels (frame based) — ブロックは入力の各列を別々のチャネルとして扱います。このオプションでは、2 次元よりも大きい入力信号はサポートされません。サイズ M 行 N 列の 2 次元の入力信号の場合、ブロックは M 行 N 列の行列を出力します。出力の各要素 y_ij には、最後のリセット以降、現在の入力の要素 u_ij が含まれる時点までのすべての入力のうちの j 番目の列の要素の RMS 値が含まれます。

  リセット イベントが発生すると、各チャネルのランニング RMS 値は、現在の入力フレームにおける現在の入力サンプルまでを含むすべてのサンプルの RMS 値になります。

• Elements as channels (sample based) — ブロックは入力の各要素を別々のチャネルとして扱います。サイズ M x N x P の 3 次元の入力信号の場合、ブロックは M x N x P の配列を出力します。出力の各要素 y_ijk には、最後のリセット以降のすべての入力に対する要素 u_ijk の RMS 値が含まれます。

  リセット イベントが発生すると、現在のフレームのランニング RMS y_ijk が要素 u_ijk にリセットされます。

  可変サイズ入力

  入力が可変サイズのときに [Running RMS] パラメーターをオンにすると、次のようになります。

  • [Input processing] パラメーターを [Elements as channel (sample based)] に設定すると、状態がリセットされます。

  • [Input processing] パラメーターを [Columns as channels (frame based)] に設定すると、次のようになります。

    • 入力サイズの相違がチャネルの数 (列数) に関する場合、状態がリセットされます。

    • 入力サイズの相違がチャネルの長さ (行数) に関する場合、リセットは行われず実行処理が通常どおりに実行されます。

依存関係

このパラメーターを有効にするには、[Running RMS] パラメーターをオンにします。

Reset port — リセット イベント

None (既定値) | Rising edge | Falling edge | Either edge | Non-zero sample

オプションの [Rst] 端子でリセット イベントが検出されるたびに、ブロックはランニング RMS をリセットします。リセットのサンプル時間は、入力サンプル時間の正の整数倍でなければなりません。

[Input processing] パラメーターが [Elements as channels (sample based)] に設定されている場合にリセット イベントが発生すると、各チャネルのランニング RMS は現在の入力の対応するチャネルの値に初期化されます。同様に、[Input processing] パラメーターが [Columns as channels (frame based)] に設定されている場合は、各チャネルのランニング RMS が現在の入力フレームにおける現在の入力サンプルまでを含むすべてのサンプルの RMS 値になります。

このパラメーターはリセット イベントの指定に使用します。

• None — [Rst] 端子を無効にします。

• Rising edge — Rst の入力が次のいずれかを行うときにリセット操作をトリガーします。

  • 負の値から正の値またはゼロに立ち上がる。

  • ゼロから正の値へ立ち上がる。この場合、立ち上がりは負の値からゼロへの立ち上がりと連続していません。



• Falling edge — Rst の入力が次のいずれかを行うときにリセット操作をトリガーします。

  • 正の値から負の値またはゼロに立ち下がる。

  • ゼロから負の値に立ち下がる。この場合、立ち下がりは正の値からゼロへの立ち下りと連続していません。



• Either edge — [Rst] の入力が [Rising edge] または [Falling edge] の場合にリセット操作をトリガーします。

• Non-zero sample — Rst の入力が非ゼロの場合に各サンプル時間でリセット操作をトリガーします。

メモ

Simulink マルチタスク モードでシミュレーションを実行すると、リセット信号は 1 サンプルのレイテンシをもちます。したがって、ブロックでリセット イベントが検知された場合、ブロックがリセットを適用する前に Reset 端子で 1 サンプルの遅延が発生します。レイテンシと Simulink タスク モードの詳細については、Excess Algorithmic Delay (Tasking Latency)と時間ベースのスケジューリングとコード生成 (Simulink Coder)を参照してください。

依存関係

このパラメーターを有効にするには、[Running RMS] パラメーターをオンにします。

ブロックの特性

データ型	double | single
直達	いいえ
多次元信号	いいえ
可変サイズの信号	はい
ゼロクロッシング検出	いいえ

詳細

平方根平均二乗 (RMS)

離散時間信号の RMS 値は、信号のサンプル値を 2 乗したものの算術平均の平方根です。

M 行 N 列の入力行列 u の場合、入力の "j" 番目の列の RMS 値は、次のように表すことができます。

$$y_j=\sqrt{\frac{{\displaystyle \sum _{i=1}^M{\left|u_{ij}\right|}^2}}{M}}1\le j\le N$$

アルゴリズム

平方根平均二乗 (RMS)

ブロックの [Running RMS] パラメーターをオフにして次元を指定すると、このブロックの結果は MATLAB^® の関数 rms を y = rms(u,D) の形式で呼び出したときと同じになります。

• u はデータ入力です。

• D は次元です。

• y は RMS 値です。

入力全体の RMS 値は、関数 rms を y = rms(u(:)) の形式で呼び出した場合と同じになります。

入力が複素数の場合、このブロックは複素数入力の振幅の RMS 値を計算します。

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2006a より前に導入

参考

関数

• rms

オブジェクト

• dsp.MovingRMS

ブロック

• Moving RMS | Mean
