モデルの結合

概要

Control System Toolbox™ には、LTI モデルのネットワーク構築を支援するためのさまざまな関数が用意されています。これらの関数には、以下のような関数が含まれます。

上記の関数は、モデル表現のあらゆる組み合わせを処理できます。例示のために、以下の 2 つの SISO 伝達関数モデルを作成します。

H1 = tf(2,[1 3 0])

H1 =

      2
  ---------
  s^2 + 3 s

Continuous-time transfer function.
Model Properties

H2 = zpk([],-5,5)

H2 =

    5
  -----
  (s+5)

Continuous-time zero/pole/gain model.
Model Properties

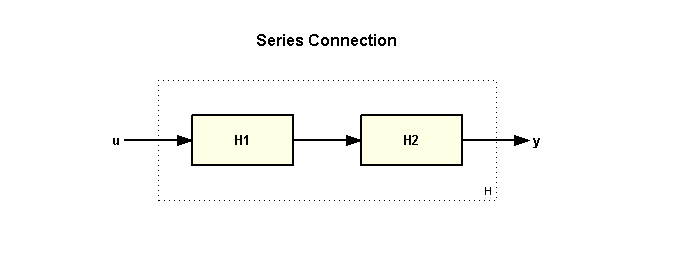

直列接続

演算子 * または関数 series を使用して、たとえば次のように LTI モデルを直列に接続します。

H = H2 * H1

H =

       10
  -------------
  s (s+5) (s+3)

Continuous-time zero/pole/gain model.
Model Properties

これは、次の関数と等価です。

H = series(H1,H2);

並列接続

演算子 + または関数 parallel を使用して、たとえば次のように LTI モデルを並列に接続します。

H = H1 + H2

H =

  5 (s+2.643) (s+0.7566)
  ----------------------
      s (s+3) (s+5)

Continuous-time zero/pole/gain model.
Model Properties

これは、次の関数と等価です。

H = parallel(H1,H2);

フィードバック接続

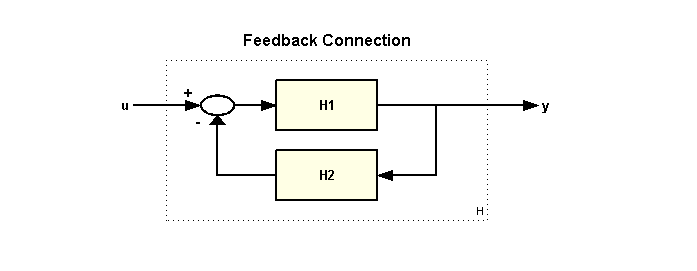

標準のフィードバック構成は、以下のとおりです。

u から y への閉ループ伝達のモデルを作成するには、以下のように入力します。

H = feedback(H1,H2)

H =

              2 (s+5)
  --------------------------------
  (s+5.663) (s^2 + 2.337s + 1.766)

Continuous-time zero/pole/gain model.
Model Properties

feedback は、既定では負のフィードバックを前提としています。正のフィードバックを適用するには、以下の構文を使用します。

H = feedback(H1,H2,+1);

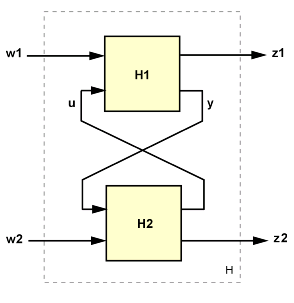

また、関数 lft を使用して、下図に示すようなより一般的なフィードバック相互接続を作成することもできます。

入出力の連結

H1 と H2 という 2 つのモデルの入力を連結するには、以下のように入力します。

H = [ H1 , H2 ]

H =

  From input 1 to output:
     2
  -------
  s (s+3)

  From input 2 to output:
    5
  -----
  (s+5)

Continuous-time zero/pole/gain model.
Model Properties

結果として得られるモデルには、2 つの入力があり、以下の相互接続に対応しています。

同様に、以下のように入力すると H1 と H2 の出力を連結できます。

H = [ H1 ; H2 ]

H =

  From input to output...
          2
   1:  -------
       s (s+3)

         5
   2:  -----
       (s+5)

Continuous-time zero/pole/gain model.
Model Properties

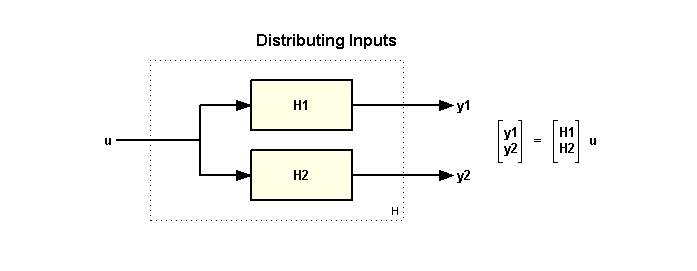

結果として得られるモデル H には、2 つの出力と 1 つの入力があり、以下のブロック線図に相当します。

最後に、以下を使用して 2 つのモデルの入出力を追加します。

H = append(H1,H2)

H =

  From input 1 to output...
          2
   1:  -------
       s (s+3)

   2:  0

  From input 2 to output...
   1:  0

         5
   2:  -----
       (s+5)

Continuous-time zero/pole/gain model.
Model Properties

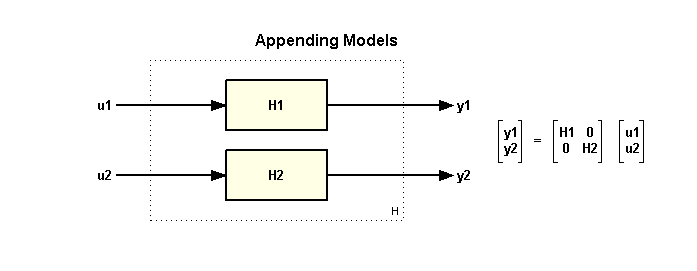

結果として得られるモデル H には、2 つの出力と 2 つの入力があり、以下のブロック線図に相当します。

基本的名 SISO モデルから、結合を使用して MIMO モデルを以下のように構築できます。

H = [H1 , -tf(10,[1 10]) ; 0 , H2 ]

H =

  From input 1 to output...
          2
   1:  -------
       s (s+3)

   2:  0

  From input 2 to output...
        -10
   1:  ------
       (s+10)

         5
   2:  -----
       (s+5)

Continuous-time zero/pole/gain model.
Model Properties

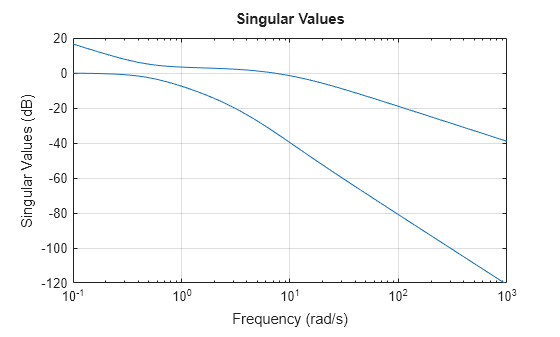

sigma(H), grid

ブロック線図からのモデル構築

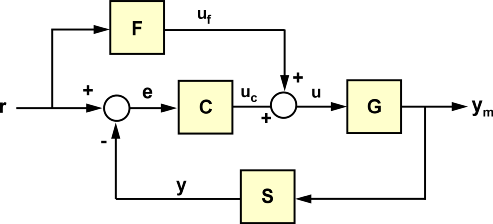

ここまでに紹介した関数と演算を組み合わせると、簡単なブロック線図のモデルを構築できます。たとえば、以下のブロック線図に

ブロック F、C、G、S の次のデータがあるとします。

s = tf('s');
F = 1/(s+1);
G = 100/(s^2+5*s+100);
C = 20*(s^2+s+60)/s/(s^2+40*s+400);
S = 10/(s+10);

r から y への閉ループ伝達関数 T を、次のように計算できます。

T = F * feedback(G*C,S);

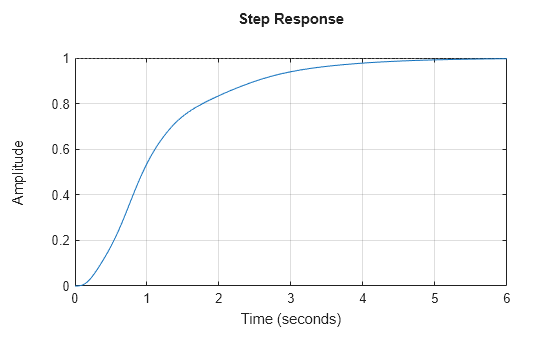

step(T), grid

さらに複雑なブロック線図では、関数 connect を使うと、系統的かつ簡単にブロック同士を配線で結合できます。関数 connect を使用するには、以下の手順に従います。

上記のブロック線図では、これらの手順は以下のようになります。

Sum1 = sumblk('e = r - y');
Sum2 = sumblk('u = uC + uF');

% Define block I/Os ("u" and "y" are shorthand for "InputName" and "OutputName")
F.u = 'r';   F.y = 'uF';
C.u = 'e';   C.y = 'uC';
G.u = 'u';   G.y = 'ym';
S.u = 'ym';  S.y = 'y';

% Compute transfer r -> ym
T = connect(F,C,G,S,Sum1,Sum2,'r','ym');
step(T), grid

実行の優先順位

異なるタイプのモデルを接続する場合、結果として得られるモデル タイプは、実行の優先順位によって決まります。

  FRD > SS > ZPK > TF > PID

この規則では、優先順位は、FRD が最も高く、続いて SS、ZPK、TF、そして PID は最も低くなります。たとえば、以下の直列接続では、

H1 = ss(-1,2,3,0);
H2 = tf(1,[1 0]);
H = H2 * H1;

H2 が自動的に状態空間表現に変換され、結果 H は状態空間モデルとなります。

class(H)

ans =
'ss'

SS および FRD 表現がシステムの相互接続に最も適しているため、すべての計算がこれら 2 つの表現のいずれかを使用して実行されるよう、少なくとも 1 つのモデルを SS または FRD に変換することをお勧めします。connect を使用する場合は例外であり、こうした変換が自動的に実行され、常にブロック線図の状態空間モデルまたは FRD モデルが返されます。
