pattern
アンテナ放射パターンのサイト ビューアーでの表示
説明
pattern( は、指定された送信機サイトの 3 次元アンテナ放射パターンを現在のサイト ビューアーで表示します。既定では、この関数は送信機サイトの tx)TransmitterFrequency プロパティに格納されている周波数を使用してパターンを計算します。特定の方向のアンテナ ゲイン (dBi) によってパターンの色が決定されます。
pattern(___, は、名前と値の引数で指定される追加オプションを使用して 3 次元放射パターンを表示します。Name=Value)
例

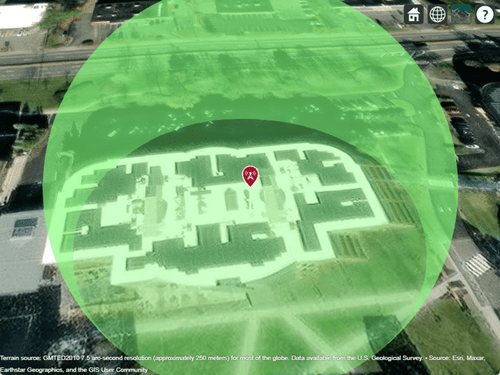

単一の送信機サイトの放射パターンを定義して可視化します。
tx = txsite; pattern(tx)
高さ 30 メートルのダイポール アンテナを使用して受信機サイトを設計します。
d = dipole; rx = rxsite("Name","Mathworks Lakeside", ... "Latitude",42.30321,"Longitude",-71.3764, ... "Antenna",d,"AntennaHeight",30);

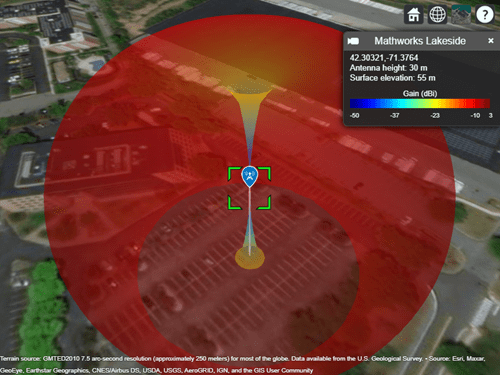

75 MHz における受信機サイトのパターンを可視化します。
pattern(rx,75e6)
指向性アンテナを作成します。
yagiAntenna = design(yagiUda,4.5e9);
yagiAntenna.Tilt = 90;
yagiAntenna.TiltAxis = "y";4.5 GHz の周波数で送信機サイトと受信機サイトを作成します。送信アンテナとして八木アンテナを使用します。4.5 GHz のダイポールを設計し、これを受信機アンテナとして使用します。
fq = 4.5e9; tx = txsite(Name="MathWorks",Latitude=42.3001,Longitude=-71.3503, ... Antenna=yagiAntenna,AntennaAngle=90,AntennaHeight=30, ... TransmitterFrequency=fq,TransmitterPower=10); rx = rxsite(Antenna=design(dipole,fq));
送信機から 200 メートル離れた場所に受信機を配置します。
[lat,lon] = location(tx,200,90); rx.Latitude = lat; rx.Longitude = lon;

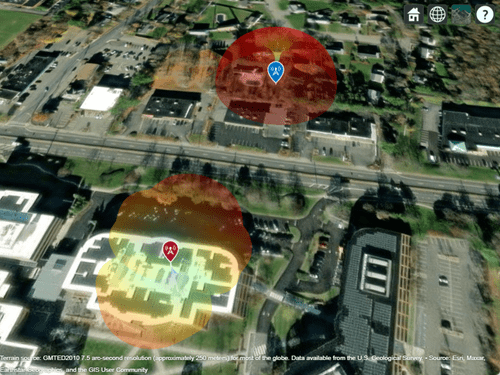

送信機と受信機の両方のパターンを表示します。両方のパターンが見えるようにズームアウトします。
pattern(tx,Transparency=0.2) pattern(rx,fq)
STL ファイルをインポートして表示します。このファイルはテーブル 1 台と椅子が 4 脚ある小さい会議室をモデル化したものです。
viewer = siteviewer("SceneModel","conferenceroom.stl");
矩形のグランド プレーン上に取り付けられた、2.4 GHz で共振する逆 F 型アンテナを設計します。このアンテナを使用する送信機サイトを作成します。直交座標を使用してメートル単位で位置を指定します。
ant = design(invertedF,2.4e9); ant.Tilt = 180; tx = txsite("cartesian", ... "AntennaPosition",[0; 0; 2.1], ... "Antenna",ant);

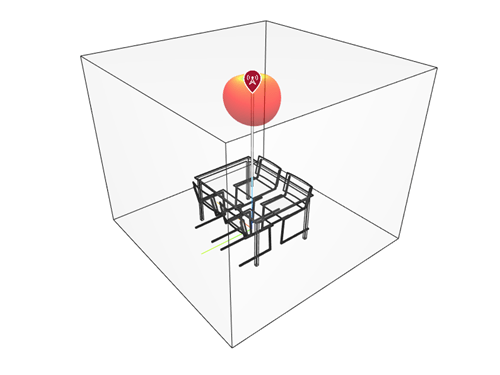

サイトのパターンを可視化します。パターン プロットのサイズを 0.4 メートルとして指定します。
pattern(tx,"Transparency",0.6,"Size",0.4)
パンするには左クリックします。ズームするには右クリックまたはスクロール ホイールを使用します。表示を回転させるには、中央ボタンをクリックしてドラッグするか、"Ctrl" を押しながら左クリックしてドラッグします。
