PackNGoを使用したSimulinkでのCAN 通信

この例では次を使用します。

この例では、PackNGo 機能を使用して、CAN 通信 Simulink ® モデルから生成されたコードを含む ZIP ファイルを作成する方法を示します。

特定のアプリケーションとハードウェア要件に応じて、パラメータとブロックを調整します。

Vehicle Network Toolbox ™ は、Controller Area Network (CAN) 形式を使用して、ネットワーク経由で Simulink モデルを介してライブメッセージを送受信するための Simulink ブロックを提供します。この例では、CAN Configuration、CAN Pack、CAN Transmit、CAN Receive、および CAN Unpack ブロックを使用して、CAN バスを介してデータ転送を実行します。例 Simulink での CAN 通信入門を参照してください。

CAN メッセージの送受信の Simulink モデルを開きます

モデルを開いて、正弦波データ信号を伝送する CAN メッセージを送受信します。このモデルは、タイムステップごとに 1 つのメッセージを送信するように設計されています。DBC ファイルは、モデルで使用されるメッセージと信号を定義します。

open_system("CANCommunicationPackNGo")

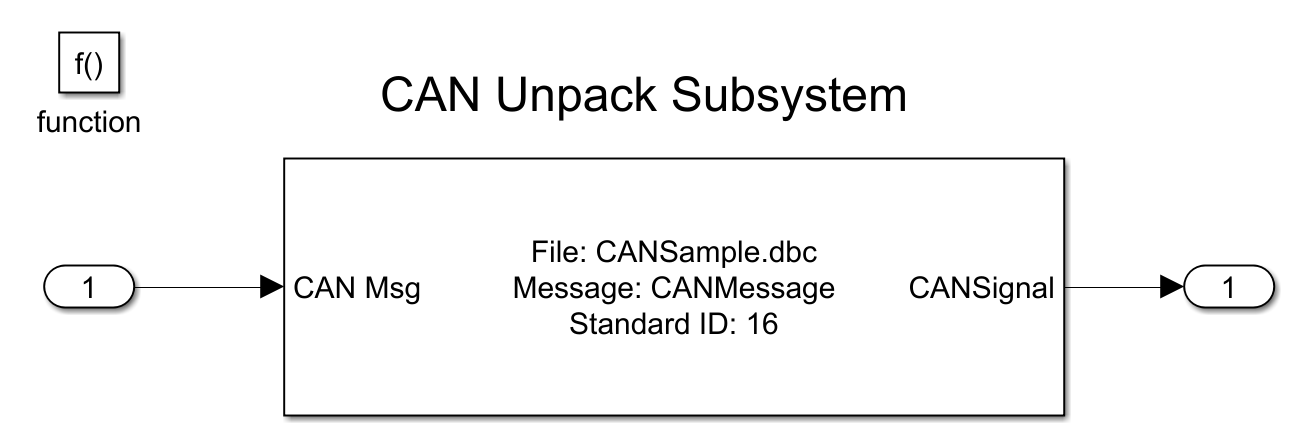

CAN Receive ブロックは、特定のステップで新しいメッセージを受信すると、関数呼び出しトリガーを生成します。これは、モデル内の他のブロックに、メッセージがデコードアクティビティに使用できることを示します。信号のデコードと処理は Function-Call Subsystem (Simulink) 内で実行されます。

モデルを実行すると、TransmitData.mat ファイルと ReceiveData.mat ファイルが作成され、データが出力されます。これらのファイルには、それぞれソースデータと CAN メッセージから復号化された信号が含まれます。

transmitData = load("TransmitData.mat");
receiveData = load("ReceiveData.mat");

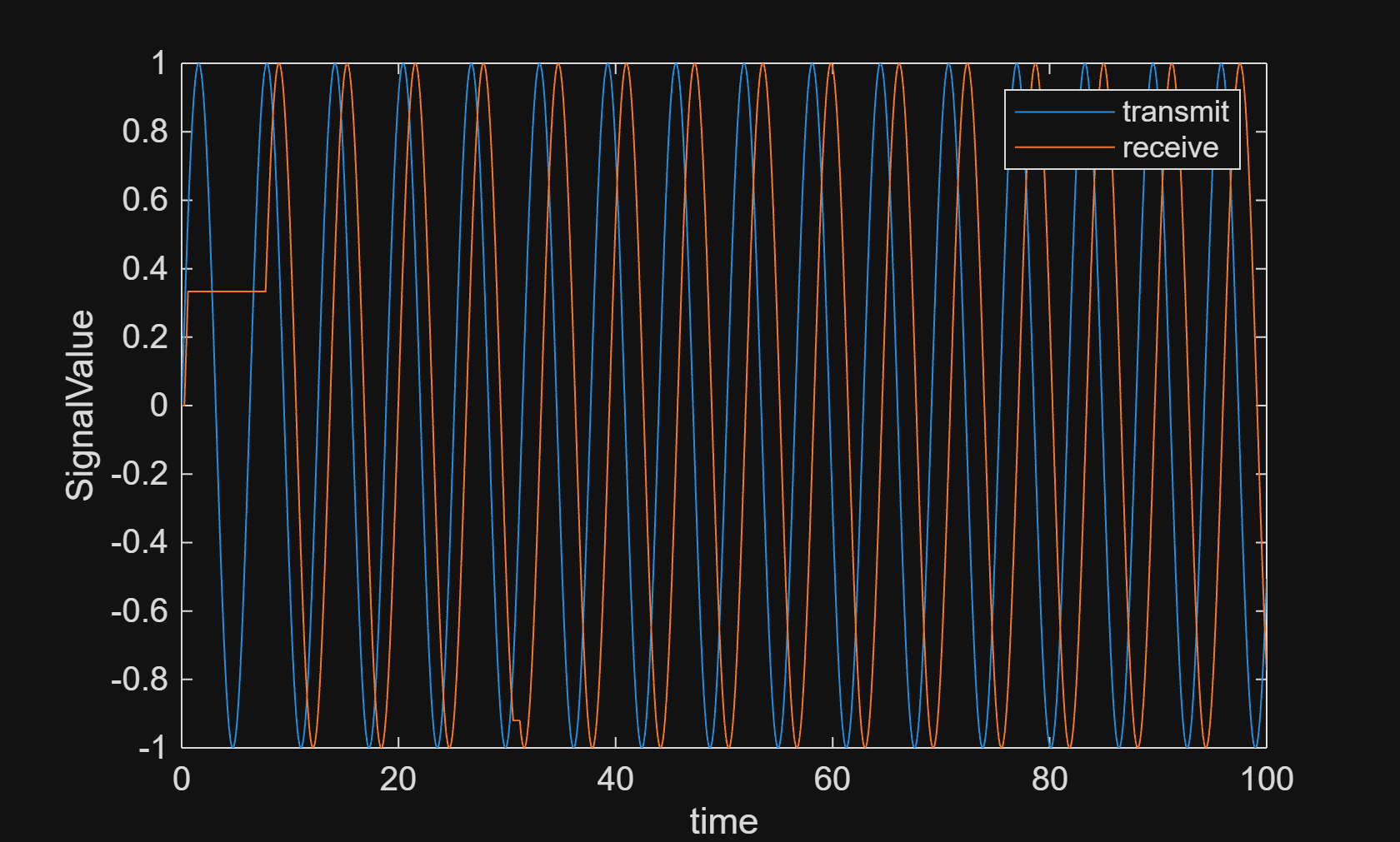

送信前と送信後の正弦波の値をプロットします。X 軸はシミュレーションのタイムステップに対応し、Y 軸は信号の値に対応します。2 つのグラフ間の位相シフトは、信号がネットワーク上を移動する際の伝播遅延を表します。

plot(transmitData.ans(1,:), transmitData.ans(2,:))
hold on
plot(receiveData.ans(1,:), receiveData.ans(2,:))
legend('transmit', 'receive');
xlabel('time');
ylabel('SignalValue');

Figure contains an axes object. The axes object with xlabel time, ylabel SignalValue contains 2 objects of type line. These objects represent transmit, receive.

コード生成用のモデルを構成する

コード生成ペインから PackNGo ZIP ファイルのパッケージ化を構成します。コードジェネレーターは、ビルドプロセス中に packNGo を使用して ZIP ファイルを出力します。

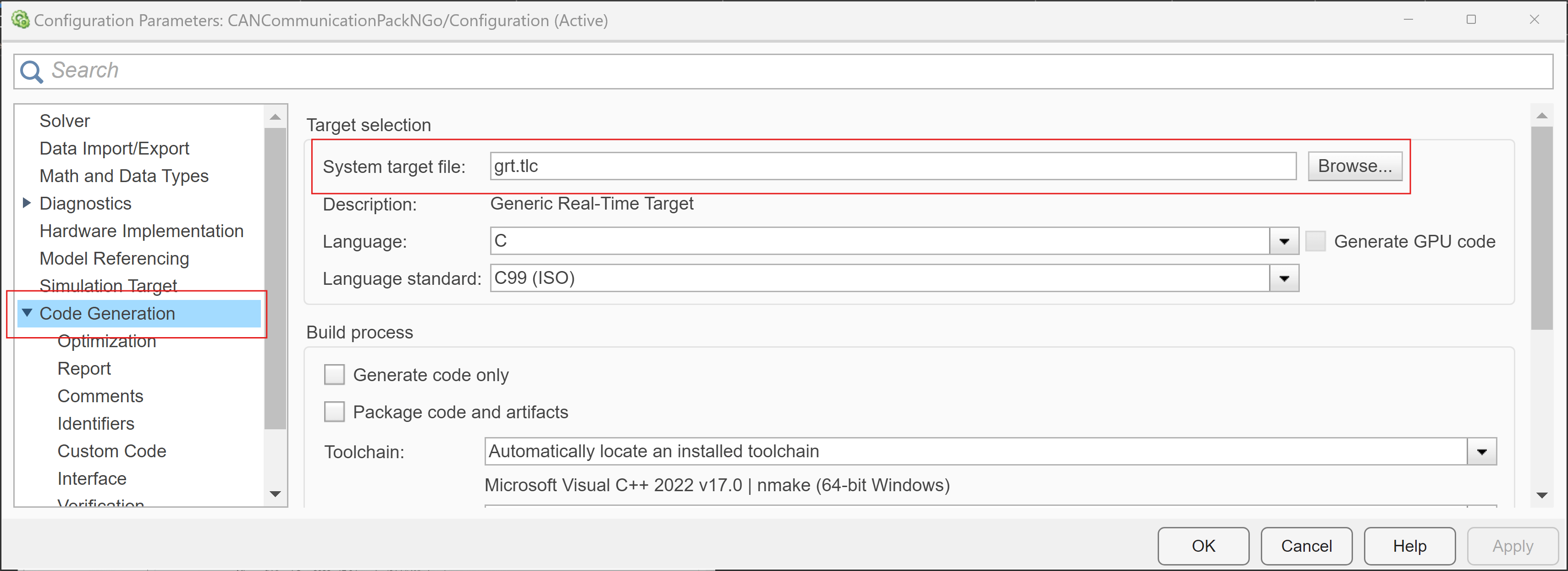

Modeling > Model Configuration Parameters へ進みます。

この例では、Code Generation ノードを選択し、システムターゲットファイルをリアルタイムターゲットの grt.tlc に設定します。

生成されたコードと必要な成果物を 1 つのフラットな ZIP ファイルにパックします。

set_param('CANCommunicationPackNGo', 'PostCodeGenCommand', 'packNGo(buildInfo)');

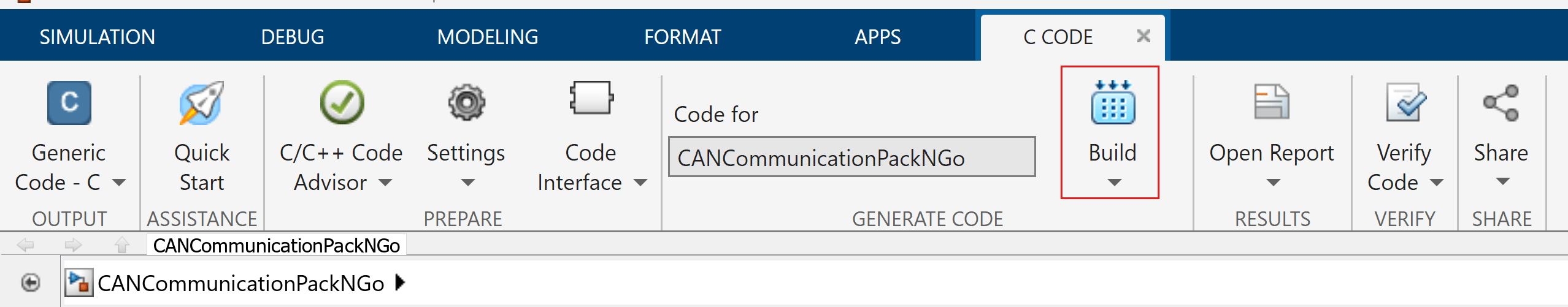

PackNGo のセットアップが完了したら、Build Model ボタン (Ctrl+B) をクリックしてモデルを Build します。

コードジェネレーターは、ビルドプロセスの最後に ZIP ファイルを出力します。ZIP ファイル内のフォルダー構造はフラットです。

出力データの検証

生成されたコードを確認するには、次の手順に従います。

圧縮ファイルを解凍します。
実行可能ファイル (CANCommunicationPackNGo.exe) を解凍したフォルダーに移動します。
実行可能ファイルを実行します。
作成された TransmitData.mat と ReceiveData.mat を確認してプロットします。

パッケージ化されたコード (CANCommunicationPackNGo.zip) をターゲットハードウェアまたはシミュレーション環境に転送することで、パッケージを展開できるようになりました。
