Simple Engine

ルックアップテーブルを使用した簡易エンジンモデル

R2021b 以降

このページをすべて展開する

ライブラリ:
Powertrain Blockset / Propulsion / Combustion Engines
Vehicle Dynamics Blockset / Powertrain / Propulsion

説明

Simple Engine ブロックは、エンジントルクと燃料流量を推定するために、最大トルクとエンジン回転数のテーブル、2 つのスカラーの燃料質量プロパティ、および 1 つのスカラーのエンジン効率パラメーターを使用して、簡易エンジンモデルを実装します。このブロックを次のために使用できます。

ハードウェアインザループ (HIL) のエンジン制御設計
車両レベルの燃費とパフォーマンスのシミュレーション

端子

入力

すべて展開する

TrqCmd — 指令トルク
`scalar`

トルク (N·m 単位)。

EngSpd — エンジン回転数
`scalar`

エンジン回転数 (rpm 単位)。

出力

すべて展開する

Info — バス信号
バス

次のブロック計算が含まれるバス信号。

信号			説明	単位
`IntkGasMassFlw` (意図的にゼロに設定)			エンジン空気質量流量出力	kg/s
`NrmlzdAirChrg` (意図的にゼロに設定)			正規化されたエンジンシリンダー空気質量	N/A
`Afr` (意図的にゼロに設定)			空燃比 (AFR)	N/A
`FuelMassFlw`			エンジン燃料流量出力	kg/s
`FuelVolFlw`			燃料体積流量	m³/s
`ExhManGasTemp` (意図的にゼロに設定)			エンジン排気ガス温度	K
`EngTrq`			エンジントルク出力	N·m
`EngSpd`			エンジン回転数	rpm
`CrkAng` (意図的にゼロに設定)			エンジンクランクシャフト絶対角 $\int_{0}^{(360) C p s} E n g S p d \frac{180}{30} d θ$ ここで、 $C p s$ は動力行程あたりのクラフトシャフト回転数です。	度
`Bsfc`			エンジンブレーキ固有の燃料消費 (BSFC)	g/kWh
`EoHC` (意図的にゼロに設定)			エンジン出力の炭化水素排出の質量流量	kg/s
`EoCO` (意図的にゼロに設定)			エンジン出力の一酸化炭素排出の質量流量	kg/s
`EoNOx` (意図的にゼロに設定)			エンジン出力の酸化窒素排出と二酸化窒素排出の質量流量	kg/s
`EoCO2` (意図的にゼロに設定)			エンジン出力の二酸化炭素排出の質量流量	kg/s
`EoPM` (意図的にゼロに設定)			エンジン出力の粒子状物質排出の質量流量	kg/s
`PwrInfo`	`PwrTrnsfrd`	`PwrCrkshft`	クランクシャフトの電力	W
	`PwrNotTrnsfrd`	`PwrFuel`	燃料入力電力	W
	`PwrNotTrnsfrd`	`PwrLoss`	電力損失	W
	`PwrStored`		未使用

EngTrq — エンジンブレーキトルク
`scalar`

エンジンブレーキトルク (N·m 単位)。

パラメーター

すべて展開する

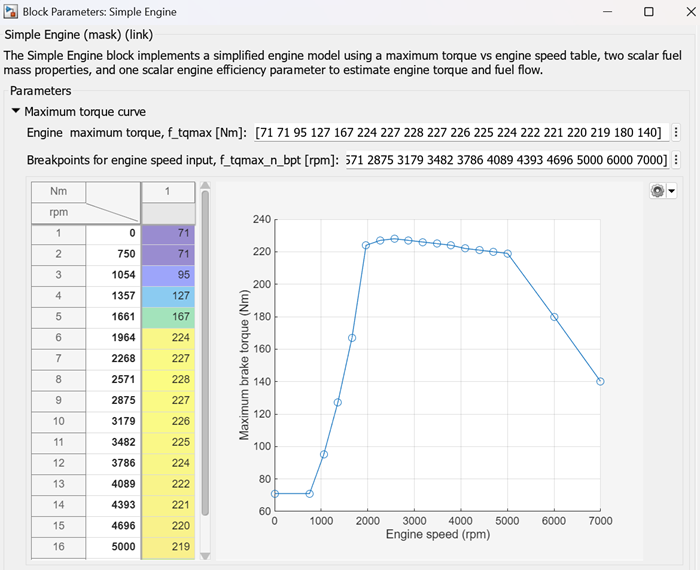

エンジンの最大トルク、f_tqmax — ブレークポイント
`[75.679776480773256 75.679776480773256 97.173658538143172 116.84042599160529 152.21029882684542 175 174.99889520597083 174.99996520122858 175 175 175 175 175 175 175 175]` (既定値) | `vector`

ブレークポイント (N·m 単位)。

プログラムでの使用

ブロックパラメーターの値をプログラムによって設定するには、set_param 関数を使用します。

ブロックパラメーターの値をプログラムによって取得するには、get_param 関数を使用します。

パラメーター:	`f_tqmax`
値:	`vector`
データ型:	`double`

エンジン回転数入力のブレークポイント、f_tqmax_n_bpt — ブレークポイント
`[0 750 1053.57142857143 1357.14285714286 1660.71428571429 1964.28571428571 2267.85714285714 2571.42857142857 2875 3178.57142857143 3482.14285714286 3785.71428571429 4089.28571428571 4392.85714285714 4696.42857142857 5000]` (既定値) | `vector`

ブレークポイント (rpm 単位)。

プログラムでの使用

ブロックパラメーターの値をプログラムによって設定するには、set_param 関数を使用します。

ブロックパラメーターの値をプログラムによって取得するには、get_param 関数を使用します。

パラメーター:	`f_tqmax_n_bpt`
値:	`vector`
データ型:	`double`

燃料の低位発熱量、Lhv — 発熱量
`4.6E+7` (既定値) | `scalar`

燃料の低位発熱量 (J/kg 単位)。

プログラムでの使用

ブロックパラメーターの値をプログラムによって設定するには、set_param 関数を使用します。

ブロックパラメーターの値をプログラムによって取得するには、get_param 関数を使用します。

パラメーター:	`Lhv`
値:	`4.6E+7` (既定値) \| `scalar`
データ型:	`double`

燃料の比重、Sg — 比重
`0.745` (既定値) | `scalar`

燃料の比重 (無次元)。

プログラムでの使用

ブロックパラメーターの値をプログラムによって設定するには、set_param 関数を使用します。

ブロックパラメーターの値をプログラムによって取得するには、get_param 関数を使用します。

パラメーター:	`Sg`
値:	`0.745` (既定値) \| `scalar`
データ型:	`double`

平均正味燃料消費、BsfcAvg — 平均正味燃料消費
`350` (既定値) | `scalar`

平均正味燃料消費 (g/kwh 単位)。

プログラムでの使用

ブロックパラメーターの値をプログラムによって設定するには、set_param 関数を使用します。

ブロックパラメーターの値をプログラムによって取得するには、get_param 関数を使用します。

パラメーター:	`BsfcAvg`
値:	`350` (既定値) \| `scalar`
データ型:	`double`

拡張機能

すべて展開する

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2021b で導入
