Arduino のTalkBackでライトを制御する

この例では、 ThingSpeak™ TalkBackキューからコマンドをフェッチし、それを使用してオンボード LED のステータスを変更する方法を示します。

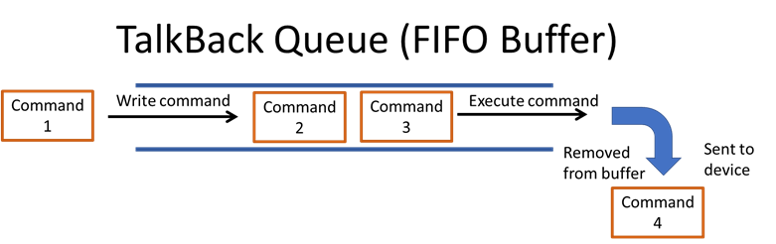

キューにコマンドがある場合にのみ実行したいマシンがアプリケーションに含まれる場合は、 TalkBack を使用します。

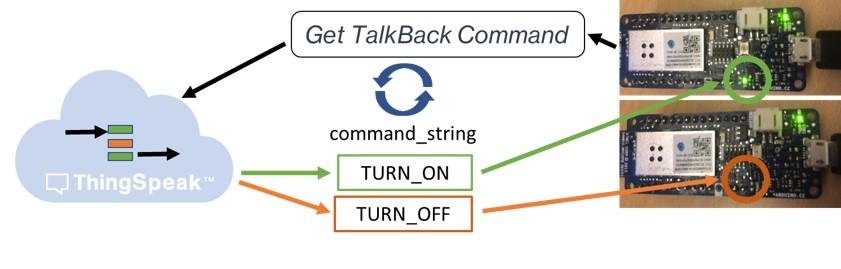

この例では、 TURN_ONまたはTURN_OFF をTalkBackキューに書き込むと、デバイスはコマンドに一致するようにオンボード LED の状態を変更します。ThingSpeak TalkBack Appを使用して、デバイスのコマンドを保存します。web interfaceまたは HTTP コマンドを使用して、デバイス コマンドをリストに書き込むことができます。リストには最大 8000 個のコマンドを保存できます。デバイスがコマンド リストを読み取るたびに、単一のコマンドを読み取り、リストから最新のコマンドを削除します。

《サポートされているハードウェア》

  • Wi-FiモジュールまたはWi-Fi接続を備えたArduino UNOまたは類似品

  • MKR1000

≪前提条件≫

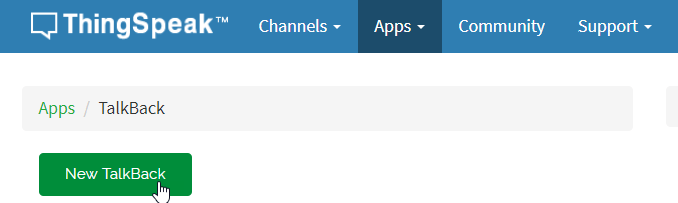

この例を実行するには、 TalkBackをセットアップします。«アプリ» > «TalkBacks» に移動し、«新しいTalkBack» を選択します。次に、コマンドをキューに追加します。

« TalkBackキューにコマンドを追加»

2 つの方法のいずれかでコマンドをTalkBackキューに追加できます。

  • ThingSpeak TalkBack Web インターフェイスを使用して、 TalkBackキューにコマンドを追加します。TalkBack は、最大で 8000 のコマンドを保持するように構成できます。

  • ThingSpeak API を使用します。HTTP POST要求を使用してコマンドをキューに追加できます。次の POST で、 TALKBACK_IDYOUR_TALKBACK_API_KEYTALKBACK_COMMAND、およびPOSITION_NUMBER を適切な値に置き換えます。あなたのチャネルから。

POST https://api.thingspeak.com/talkbacks/TALKBACK_ID/commands
 api_key=YOUR_TALKBACK_API_KEY
     command_string=TALKBACK_COMMAND
     position=POSITION_NUMBER

「Arduinoをプログラムする」

1) 最新の Arduino® IDE をダウンロードします。

2) WiFi101 がまだ存在しない場合は、«Library Manager» に追加します。

a) «スケッチ» > «ライブラリを含める» > «ライブラリの管理» を選択します。WiFi101を検索します。

b) «WiFi101» ライブラリを選択し、«インストール» をクリックします。

3) WiFi101ライブラリをスケッチに追加します。

a) «スケッチ» > «ライブラリを含める» > «ライブラリの管理» を選択します。

b) WiFi101を選択してスケッチに追加します。

4) SPIライブラリをスケッチに追加します。

a) «スケッチ» > «ライブラリを含める» > «ライブラリの管理» を選択します。

b) SPIを選択してスケッチに追加します。

5) 「ツール」メニューで、Arduino IDE の適切なポートとボードを選択します。

6) コードを Arduino IDE に貼り付けます。WiFi ネットワーク情報、 TalkBack API キー、 TalkBack番号を追加します。

7) デバイスをプログラムし、シリアル モニターと LED を監視して、コマンドが消費されたときの変化を観察します。コマンドが実行されるたびに、そのコマンドはリストから削除されます。コマンドが使用された後、リストにコマンドを追加する必要があります。

コード

1) 適切なライブラリを組み込み、変数を定義することから始めます。

/*
FetchCommandFromTalkBack

Description: Checks a TalkBack queue every 60 seconds and set the state of the built-in LED according
             to the latest command fetched. Turn the LED on and off by using the commands TURN_ON and TURN_OFF.
             The TalkBack documentation can be found at: https://www.mathworks.com/help/thingspeak/talkback-app.html.


Hardware: Arduino WiFi Shield 101 or MKR

Notes:
 - Requires WiFi101 library. Use the WiFi101 library version 0.13.0 or older. WiFi101 library versions 0.14.0 and newer have a bug
   that prevents the ThingSpeak library from working properly.
 - Make sure the WiFi Shield 101 has updated firmware. Find instructions at https://www.arduino.cc/en/Tutorial/FirmwareUpdater.

Copyright 2018, The MathWorks, Inc.
*/

#include <SPI.h>  // Required for shield communication
#include <WiFi.h>

char ssid[] = <enter your SSID>;   // your network SSID (name)
char pass[] = <enter your password>;   // your network password

WiFiClient  client;

unsigned long myTalkBackID = <enter your TalkBack ID;
const char * myTalkBackKey = <enter your TalkBack API key>;

2) setup関数でLEDの初期化とシリアルモニタの起動を行います。

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);  // Set up LED
  Serial.begin(115200);          // Initialize serial
}

3) メイン ループでは、まずローカル WiFi ネットワークへの接続を確立します。正しいパラメーターを使用して POST メッセージを作成します。POST要求を送信し、結果を確認して、 TalkBackコマンドを確認します。60 秒待ってからキューを再度確認します。

void loop() {

  // Connect or reconnect to Wi-Fi
  if(WiFi.status() != WL_CONNECTED){
    Serial.print("Attempting to connect to SSID: ");
    Serial.println(String(ssid));
    while(WiFi.status() != WL_CONNECTED){
      WiFi.begin(ssid, pass);
      Serial.print(".");
      delay(5000);
    }
    Serial.println("\nConnected.");
  }

  // Create the TalkBack URI
  String tbURI = String("/talkbacks/") + String(myTalkBackID) + String("/commands/execute");

  // Create the message body for the POST out of the values
  String postMessage =  String("api_key=") + String(myTalkBackKey);

   // Make a string for any commands in the queue
  String newCommand = String();

  // Make the POST to ThingSpeak
  int x = httpPOST(tbURI, postMessage, newCommand);
  client.stop();

  // Check the result
  if(x == 200){
    Serial.println("checking queue...");
    // check for a command returned from TalkBack
    if(newCommand.length() != 0){

      Serial.print("  Latest command from queue: ");
      Serial.println(newCommand);

      if(newCommand == "TURN_ON"){
        digitalWrite(LED_BUILTIN, HIGH);
      }

      if(newCommand == "TURN_OFF"){
        digitalWrite(LED_BUILTIN, LOW);
      }
    }
    else{
      Serial.println("  Nothing new.");
    }

  }
  else{
    Serial.println("Problem checking queue. HTTP error code " + String(x));
  }


  delay(60000); // Wait 60 seconds to check queue again
}

4) httpPOST関数を使用して、次のTalkBackコマンドを読み取ります。

// General function to POST to ThingSpeak
int httpPOST(String uri, String postMessage, String &response){

  bool connectSuccess = false;
  connectSuccess = client.connect("api.thingspeak.com",80);

  if(!connectSuccess){
      return -301;
  }

  postMessage += "&headers=false";

  String Headers =  String("POST ") + uri + String(" HTTP/1.1\r\n") +
                    String("Host: api.thingspeak.com\r\n") +
                    String("Content-Type: application/x-www-form-urlencoded\r\n") +
                    String("Connection: close\r\n") +
                    String("Content-Length: ") + String(postMessage.length()) +
                    String("\r\n\r\n");

  client.print(Headers);
  client.print(postMessage);

  long startWaitForResponseAt = millis();
  while(client.available() == 0 && millis() - startWaitForResponseAt < 5000){
      delay(100);
  }

  if(client.available() == 0){
    return -304; // Didn't get server response in time
  }

  if(!client.find(const_cast<char *>("HTTP/1.1"))){
      return -303; // Couldn't parse response (didn't find HTTP/1.1)
  }

  int status = client.parseInt();
  if(status != 200){
    return status;
  }

  if(!client.find(const_cast<char *>("\n\r\n"))){
    return -303;
  }

  String tempString = String(client.readString());
  response = tempString;

  return status;

}
