洗濯機の故障解析
この例では、洗濯機をモデル化し、その運転中に故障を発生させる方法を説明します。この例では、洗濯機の給水機能が特定の時間に故障するというシナリオで、そのシステム応答をモデル化します。満水となっていない外側ドラムの排水により、電気モーターがオフに切り替わり、洗濯機の運転が中止されます。
モデルの概要

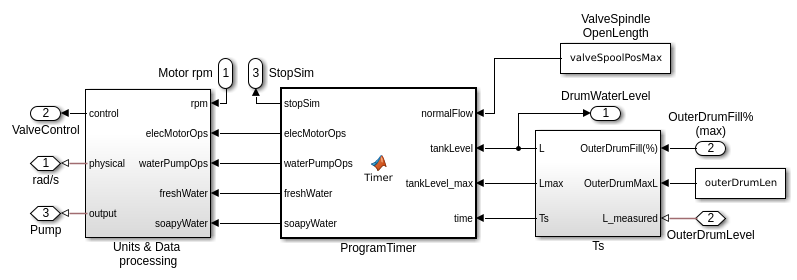

制御の概要
洗濯機の洗濯サイクルの変更または編集を行うには、故障への応答で構成されている ProgramTimer サブシステムを使用します。
Simscape™ ログからのシミュレーション結果
以下のプロットは、水の入口と出口のバルブ動作 (オン/オフ)、ポンプ動作、および外側ドラムの水位を示しています。入口バルブで故障が発生すると、ポンプがオフに切り替わります。ある程度の時間経過後、出口バルブが開いて、満水となっていない洗濯機のドラムを排水します。
sscv_washing_machine_fault_analysis_plotResults;
