ユニポーラ ステッピング モーターの Averaged モード
このモデルでは、Stepping および Averaged の各シミュレーション モードでシミュレートされるユニポーラ ステッピング モーターを説明します。Averaged モードの目的は、滑りを発生させない任意の負荷に対する、より高速なシミュレーションです。結果の不正確な解釈を防ぐため、ステッピング モーターにはおおまかな滑り検出機能があり、警告またはエラーを生成するように設定できます。
2 つのコールバック ブロックを使用してシミュレーション モードを切り替え、結果を検証します。負荷慣性 (ワークスペース パラメーター J) を 0.05 kg*m^2 に増やすか、負荷減衰 (ワークスペース パラメーター L) を 2 N*m/s に増やすと、どちらのシミュレーション モードでも滑りが示されます。いったん滑りが発生すると、結果は発散します。Averaged モードでは、ステッピング モーターの速度コントローラーが滑りを検出し、同期動作を維持するように要求を調整すると仮定されるためです。

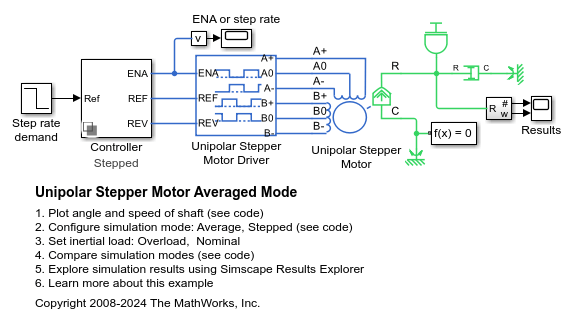

モデル
Simscape ログからのシミュレーション結果

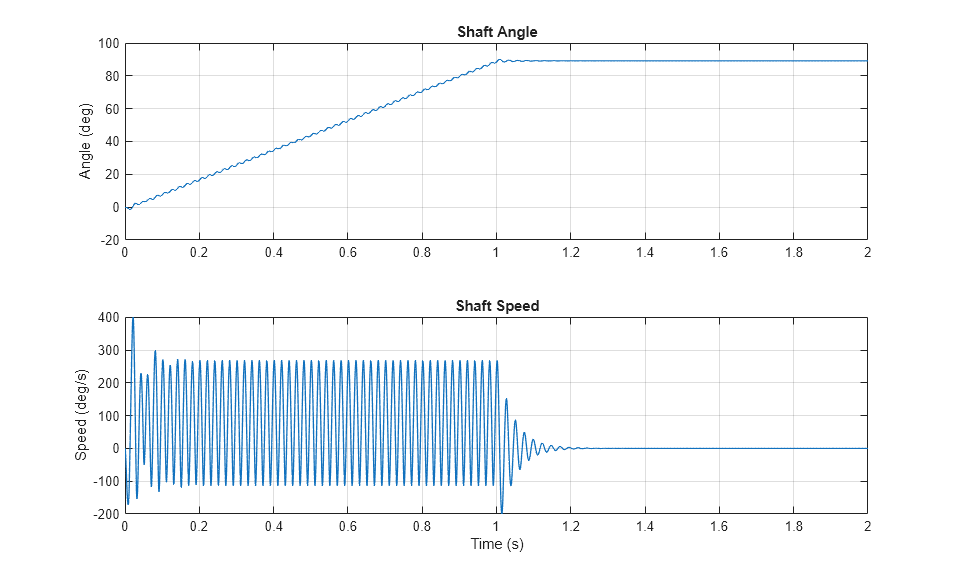

以下のプロットは、フル ステッピング モードにおけるステッピング モーターのシャフト角度とシャフト速度を示します。シャフトが現在のステップに落ち着く際に、シャフト速度に発振が生じます。Averaged モードでは、個々のステップがシミュレートされていないため、角度と速度が滑らかです。

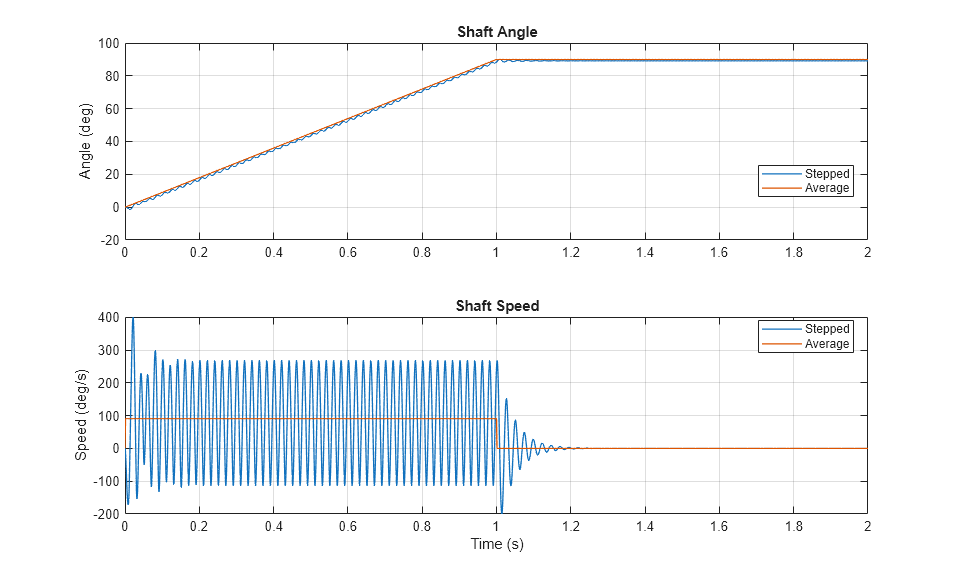

以下のプロットでは、ステッピング モーターのシャフト角度とシャフト速度を、Stepped モードと Averaged モードで比較しています。個々のステップがシミュレートされる際に、Stepped モードではシャフト速度の発振が見られます。
