二相 DC-DC コンバーターの電流制御

この例では、二相インターリーブ双方向 DC-DC コンバーターの電流を制御する方法を説明します。二相コンバーターは、2 つの双方向 DC-DC コンバーターと理想的な IGBT で構成されています。デューティ比を調整するために、Control サブシステムは PI ベースの制御アルゴリズムを使用します。コンバーターの出力端子におけるリップルを減少するために、180 度の相対位相シフトと、同じデューティ比で切り替えます。Scopes サブシステムには、シミュレーション結果を確認できるスコープが含まれています。

モデル

Simscape ログからのシミュレーション結果

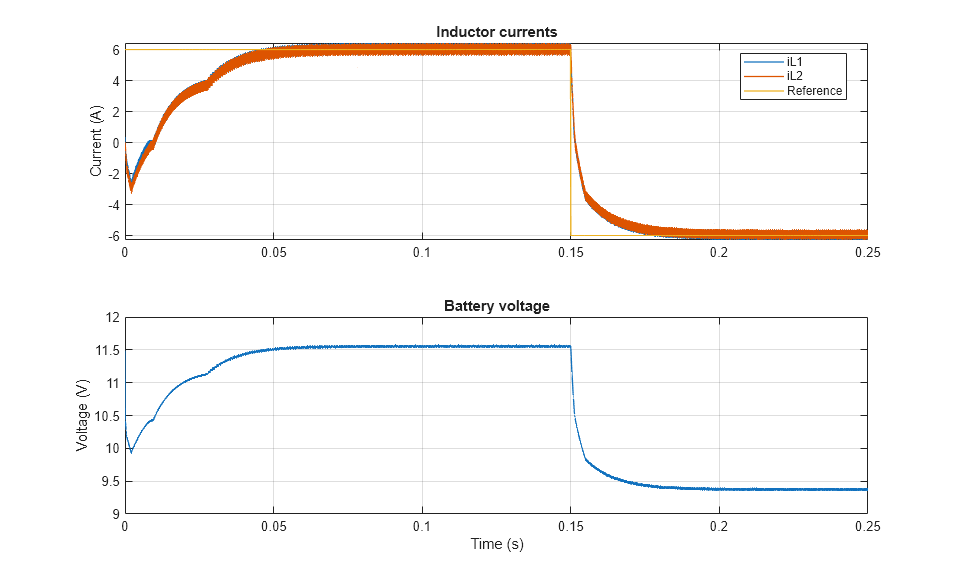

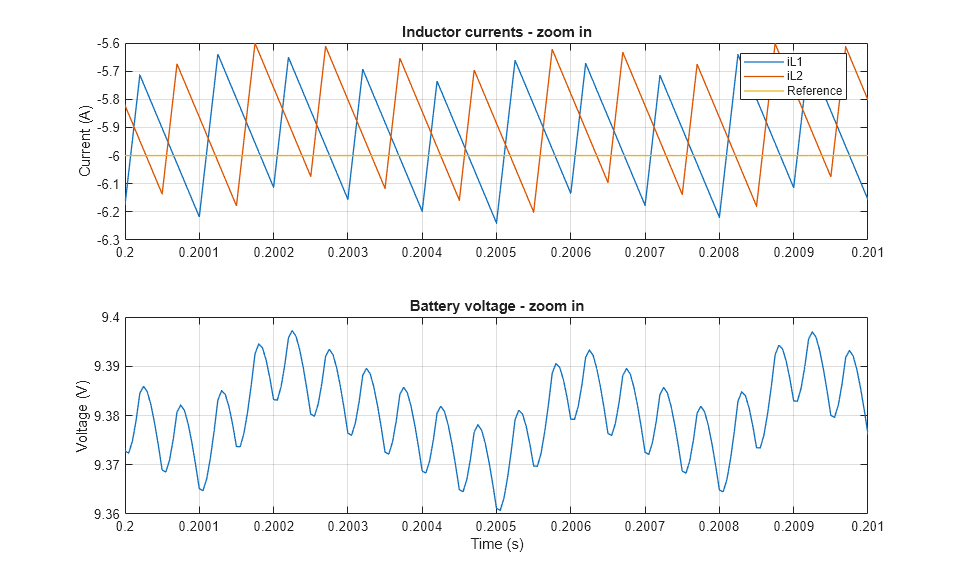

以下のプロットは、テストでのインダクター電流の要求値と測定値、および 12 V 回路網のバッテリー電圧を示しています。
